पीसीबी डिझाइनपासून मोठ्या प्रमाणात उत्पादनापर्यंत, फॅनवे आपल्या विविध प्रकल्पांच्या आवश्यकतांवर लक्ष ठेवण्यासाठी आणि आपल्या वेळ-मार्केटला गती देण्यासाठी एक-स्टॉप सोल्यूशन्स म्हणून द्रुत-टर्न पीसीबी मॅन्युफॅक्चरिंग सर्व्हिसेस वितरीत करते.

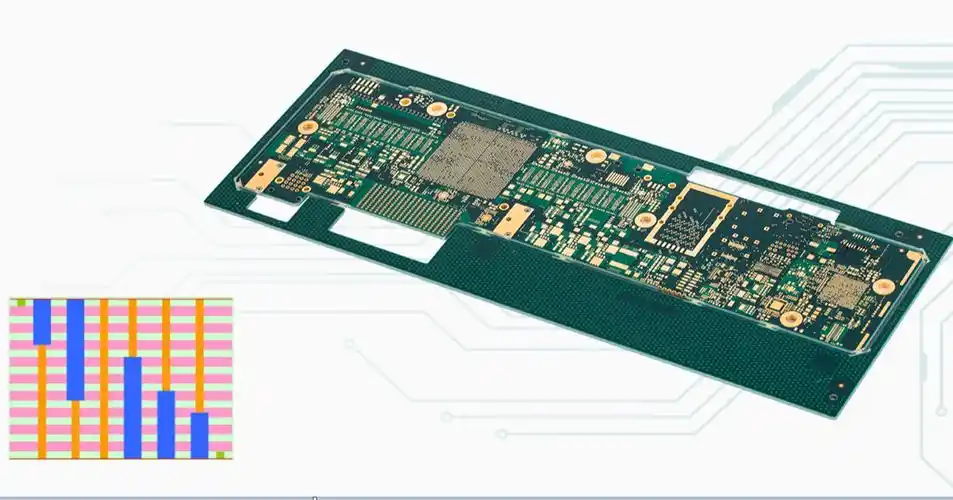

एचडीआय पीसीबी (हाय-डेन्सिटी इंटरकनेक्ट पीसीबी) एक प्रकारचा मुद्रित सर्किट बोर्ड आहे जो पारंपारिक पीसीबीच्या तुलनेत प्रति युनिट क्षेत्रात वायरिंगची घनता लक्षणीय प्रमाणात ऑफर करतो. एचडीआय पीसीबी फॅब्रिकेशन लहान, अधिक कॉम्पॅक्ट आणि टिकाऊ इलेक्ट्रॉनिक उपकरणांची रचना करण्यासाठी वेगाने अंतिम समाधान बनले आहे. मुख्य वैशिष्ट्यांमध्ये हे समाविष्ट आहे:
पातळ ट्रेस रुंदी/जागा(खाली 3/3 मिलपर्यंत) मर्यादित भागात डेन्सर कनेक्शन सक्षम करणे.
मायक्रोव्हियास(सामान्यत: <150μm व्यासाचा) थरांमधील उच्च-घनतेचे इंटरकनेक्शन सुलभ करणे.
आंधळे/दफन व्हियासबाह्य पृष्ठभाग भेदल्याशिवाय अंतर्गत स्तर जोडणे, सिग्नलची अखंडता वाढविताना बोर्डचा आकार 60% पर्यंत कमी करणे.
उच्च स्तरांची संख्या(20+ पर्यंत थर) जटिल मल्टीलेयर आर्किटेक्चरला समर्थन देण्यासाठी.
एचडीआय पीसीबी तज्ञ म्हणून, फॅनवे तंत्रज्ञान सुस्पष्टता आणि विश्वासार्हता आवश्यक असलेल्या उद्योगांसाठी तयार केलेले समाधान वितरित करण्यासाठी प्रगत एचडीआय मॅन्युफॅक्चरिंगमध्ये 12+ वर्षांचा अनुभव घेते:
वैद्यकीय:इम्प्लान्टेबल डिव्हाइस, निदान उपकरणे.
ऑटोमोटिव्ह:एडीएएस, ईव्ही बॅटरी व्यवस्थापन प्रणाली.
5 जी संप्रेषण:हाय-स्पीड सर्व्हर बोर्ड, एमएमवेव्ह मॉड्यूल.
ग्राहक इलेक्ट्रॉनिक्स:फोल्डेबल स्मार्टफोन, मिनीटराइज्ड आयओटी सेन्सर.
मिशन-क्रिटिकल कामगिरी सुनिश्चित करण्यासाठी आयएसओ 9001-प्रमाणित प्रक्रिया आयपीसी -6012 वर्ग 3 मानकांसह आयएसओ 9001-प्रमाणित प्रक्रिया एकत्रित करून चीनमधील आपला विश्वासार्ह एचडीआय पीसीबी प्रदाता आणि पुरवठादार होण्यासाठी फॅनवे वचनबद्ध आहे.
आमच्याकडे मॅन्युफॅक्चरिंगमध्ये एक कठोर गुणवत्ता नियंत्रण प्रणाली आहे, पीसीबी आणि उच्च गुणवत्तेचे उत्पादन सुनिश्चित करण्यासाठी घटकांची तपासणी करण्यासाठी आमच्याकडे अशी विविध चाचणी आहे.
आमच्याकडे एक स्थिर पुरवठा साखळी आहे जी आम्हाला कमी किंमतीत कच्चा माल मिळविण्यास सक्षम करते. ऑनलाईन ट्रॅकिंग सिस्टम आणि सर्व-इन-वन मॅन्युफॅक्चरिंग आम्हाला किंमत कमी करण्यात मदत करू शकते.
ऑनलाईन ट्रॅकिंग सिस्टम आम्हाला आपल्या ऑर्डरची स्थिती ट्रॅक करण्यास आणि उत्पादनाच्या वेळापत्रकात अधिक चांगले नियंत्रण ठेवण्याची आणि एचडीआय पीसीबीला वेळेत वितरित करण्यास अनुमती देते.
आमची समर्पित कार्यसंघ आपल्याला संकल्पनेपासून उत्पादनापर्यंत मदत करते.
| तांत्रिक वर्ग | रचना | गुंतागुंत | अनुप्रयोग |
| एचडीआय वर्ग 1 | 1+एन+1 | निम्न | मूलभूत ग्राहक इलेक्ट्रॉनिक्स, साधी डिव्हाइस |
| एचडीआय वर्ग 2 | 2+एन+2 | मध्यम | प्रगत ग्राहक इलेक्ट्रॉनिक्स, ऑटोमोटिव्ह |
| एचडीआय वर्ग 3 | 3+एन+3 | उच्च | उच्च-कार्यक्षमता उपकरणे, 5 जी, एआय सिस्टम |
| एचडीआय वर्ग 4 | 4+एन+4 | अत्यंत उच्च | अत्याधुनिक अनुप्रयोग, सेमीकंडक्टर |
| थर मोजणी | 1-108L |
| बोर्डची जाडी समाप्त | 0.2 मिमी -10.0 मिमी |
| कमाल पॅनेल आकार | 610 मिमी *1200 मिमी |
| तांबे जाडी समाप्त करा | 0.5 ओझ -12 ओझे |
| मिनिट लाइन रुंदी | 2.5 मिल/2.5 मिल |
| किमान समाप्त भोक आकार | 0.1 मिमी |
| कमाल आस्पेक्ट रेशो | 25: 1 |
| प्रतिबाधा नियंत्रण सहिष्णुता | +/- 10% |
| पृष्ठभाग समाप्त | एचएएसएल (एलएफ), एन्ग, एलएमएमआरएसन टिन, एलएमएमएसन सिल्व्हर, गोल्डन फिंग |
| साहित्य: | एफआर -4 टीजी 150/टीजी 170, रॉजर्स, आर्लॉन, टॅकोनिक, टीयूसी टीयू -872 एसएलके, टीयू -883, पॅनासोनिक एम 6/एम 7, बेर्ग्गिस्ट इ. |

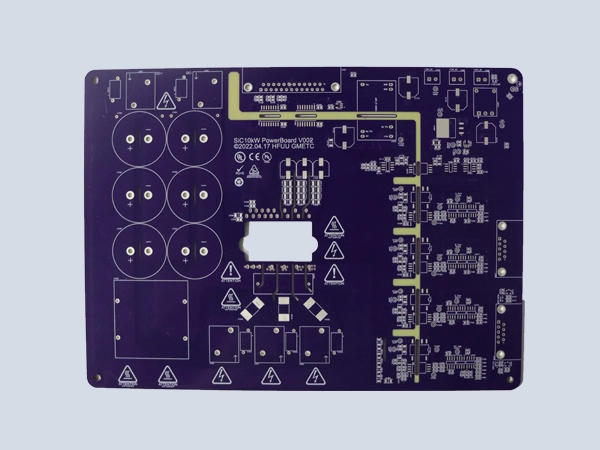

1-चरण एचडीआयसह 6 एल एलईडी फोटोइलेक्ट्रिक पीसीबी

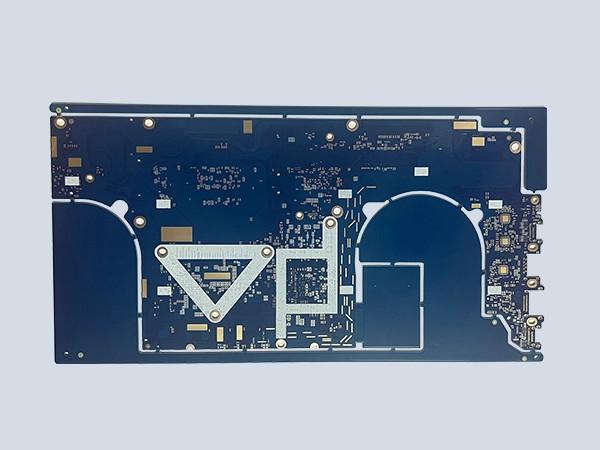

2-चरण एचडीआयसह 8 एल लॅपटॉप मदरबोर्ड

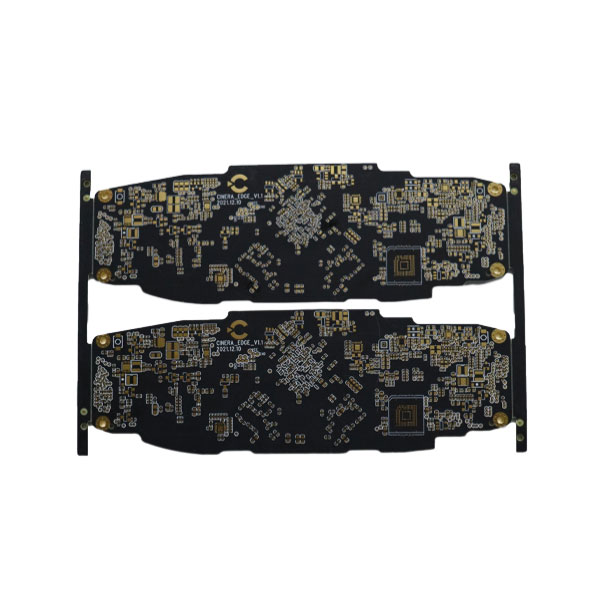

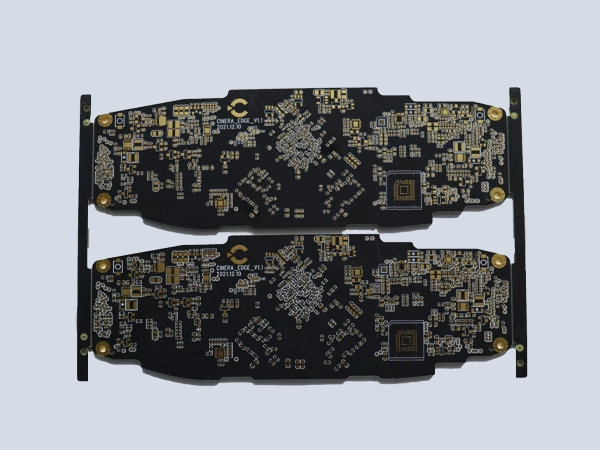

1-चरण एचडीआयसह 14 एल रॉजर्स हायब्रीड पीसीबी

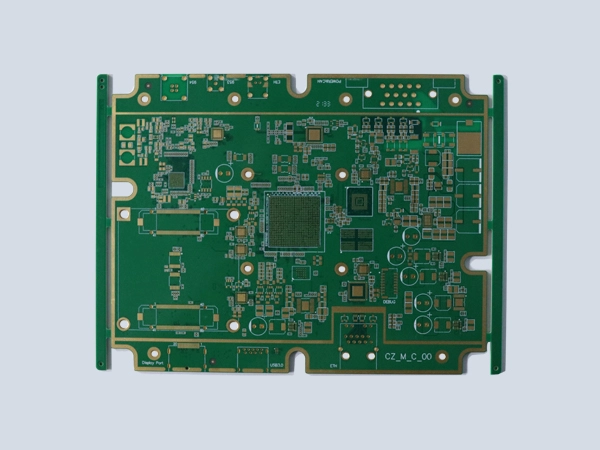

पीसीबी मार्गे मल्टीलेयर एचडीआय ब्लाइंड
