एचडीआय पीसीबीचे कार्य काय आहे?

उच्च-घनता इंटरकनेक्ट (एचडीआय) मुद्रित सर्किट बोर्ड (पीसीबी) आधुनिक इलेक्ट्रॉनिक्समध्ये एक कॉर्नरस्टोन बनले आहेत, विशेषत: अनुप्रयोगांमध्ये जेथे कॉम्पॅक्टनेस, उच्च कार्यक्षमता आणि विश्वासार्हता गंभीर आहे. स्मार्टफोन आणि टॅब्लेटपासून ते एरोस्पेस इलेक्ट्रॉनिक्स आणि वैद्यकीय उपकरणांपर्यंत, एचडीआय पीसीबी पारंपारिक मुद्रित सर्किट बोर्डांवर अनन्य फायदे देतात.

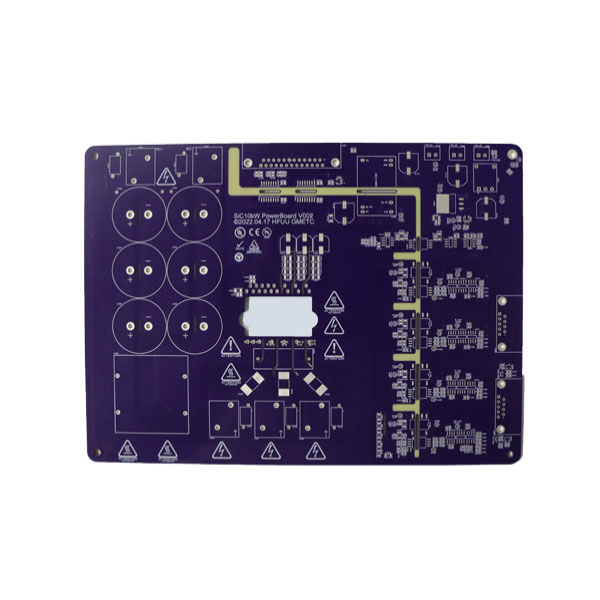

एचडीआय पीसीबी हे प्रगत मुद्रित सर्किट बोर्ड आहेत ज्यात पारंपारिक पीसीबीपेक्षा प्रति युनिट क्षेत्रात वायरिंगची घनता जास्त आहे. मानक पीसीबीच्या विपरीत, ज्यात साध्या-होल तंत्रज्ञान आणि मोठ्या ट्रेस असू शकतात, एचडीआय पीसीबी अत्यधिक कार्यक्षम इंटरकनेक्शन तयार करण्यासाठी मायक्रोव्हियास, ब्लाइंड व्हियास आणि पुरल्या गेलेल्या व्हियासचा वापर करतात.

एचडीआय पीसीबीला वेगळे करणारी मुख्य वैशिष्ट्ये समाविष्ट आहेत:

• मायक्रोव्हियास: अत्यंत लहान व्हियास, सामान्यत: व्यासाच्या 150 मायक्रॉनपेक्षा कमी, जे जास्त जागा न घेता वेगवेगळ्या थरांना जोडतात.

• आंधळे आणि दफन केलेले वायस: ब्लाइंड व्हायस बाह्य थर आतील थरांशी जोडतात, तर पुरलेल्या व्हियास पृष्ठभागावर न जाता अंतर्गत थर इंटरकनेक्ट करतात.

• उच्च वायरिंगची घनता: प्रति युनिट क्षेत्र अधिक इंटरकनेक्शन कॉम्पॅक्ट डिझाइन आणि सिग्नल अखंडतेस अधिक परवानगी देते.

• ललित रेषा/जागेचे नमुने: 3 मिली इतक्या अरुंद आणि 3 मिल पर्यंत कमी अंतर असलेल्या ओळी मर्यादित जागेत अधिक मार्ग पर्याय सक्षम करतात.

ही वैशिष्ट्ये एचडीआय पीसीबीला हाय-स्पीड सिग्नल ट्रान्समिशनला समर्थन देण्यास आणि परजीवी प्रभाव कमी करण्यास अनुमती देतात, ज्यामुळे कार्यप्रदर्शनात तडजोड केली जाऊ शकत नाही अशा अनुप्रयोगांसाठी ते आदर्श बनतात.

एचडीआय पीसीबी की पॅरामीटर्स

खाली द्रुत संदर्भासाठी एचडीआय पीसीबी तांत्रिक वैशिष्ट्यांचा एक व्यावसायिक सारांश आहे:

आधुनिक इलेक्ट्रॉनिक्समध्ये एचडीआय पीसीबी आवश्यक का आहेत?

डिव्हाइस आकारात संकुचित होत असताना परंतु उच्च प्रक्रियेच्या शक्तीची मागणी करीत असताना, एचडीआय सारख्या प्रगत इंटरकनेक्ट तंत्रज्ञानाची आवश्यकता अधिक दाबते. मानक पीसीबीला बर्‍याचदा राउटिंग आणि सिग्नल अखंडतेमध्ये मर्यादा येतात, ज्यामुळे ते जटिल कार्यक्षमता असलेल्या डिव्हाइससाठी कमी योग्य बनतात. एचडीआय पीसीबी या आव्हानांना अनेक प्रकारे संबोधित करतात:

1. वर्धित सिग्नल कार्यक्षमता: लहान आणि अधिक थेट सिग्नल पथ इंडक्शनन्स आणि कॅपेसिटन्स कमी करतात, जे सिग्नल लॉस आणि क्रॉस्टल्क कमी करते.

2. कॉम्पॅक्ट डिझाइनः उच्च वायरिंग घनता आणि मायक्रोव्हियाससह, एचडीआय पीसीबी कार्यक्षमतेचा बळी न देता लहान डिव्हाइस सक्षम करतात.

3. सुधारित विश्वसनीयता: रूटिंगचे कमी स्तर आणि चांगले थर्मल मॅनेजमेंट उच्च-वारंवारता ऑपरेशन्स अंतर्गत अपयशाचा धोका कमी करतात.

4. उच्च-खंड उत्पादनासाठी किंमत कार्यक्षमता: प्रारंभिक उत्पादन खर्च असूनही, एचडीआय पीसीबी एकाच डिव्हाइसमध्ये एकाधिक पीसीबीची आवश्यकता कमी करते, असेंब्ली सुलभ करते आणि एकूण खर्च कमी करते.

5. प्रगत घटकांसाठी समर्थनः बीजीए (बॉल ग्रिड अ‍ॅरे), सीएसपी (चिप स्केल पॅकेज) आणि इतर बारीक-पिच आयसीएस सारख्या उच्च-पिन-मोजणी घटक आरोहित करण्यासाठी एचडीआय तंत्रज्ञान आवश्यक आहे.

स्मार्टफोन, वेअरेबल डिव्हाइस, ऑटोमोटिव्ह इलेक्ट्रॉनिक्स आणि मेडिकल इन्स्ट्रुमेंटेशनच्या वेगवान उत्क्रांतीमुळे एचडीआय पीसीबीला डिव्हाइसचा आकार वाढविल्याशिवाय कार्यक्षमता शोधणार्‍या उत्पादकांसाठी एक महत्त्वपूर्ण निवड केली गेली आहे.

प्रगत वैशिष्ट्ये पूर्ण करण्यासाठी एचडीआय पीसीबी कसे तयार केले जातात?

एचडीआय पीसीबी तयार करण्यात प्रगत फॅब्रिकेशन तंत्रांचा समावेश आहे ज्यास सामग्री, प्रक्रिया आणि गुणवत्ता आश्वासन यावर अचूक नियंत्रण आवश्यक आहे. एचडीआय पीसीबी मॅन्युफॅक्चरिंगमधील मुख्य चरणांमध्ये हे समाविष्ट आहे:

1. सामग्रीची निवड: उच्च थर्मल स्थिरता आणि कमी डायलेक्ट्रिक तोटा असलेले सब्सट्रेट्स अनुप्रयोग आवश्यकतांच्या आधारे निवडले जातात. सामान्य सामग्रीमध्ये उच्च-टीजी एफआर 4, रॉजर्स आणि पीटीएफई लॅमिनेट्स समाविष्ट आहेत.

2. लॅमिनेशन प्रक्रिया: परिपूर्ण आसंजन आणि विद्युत अलगाव सुनिश्चित करण्यासाठी एकाधिक स्तर उच्च-दाब आणि तापमान वापरून एकत्र लॅमिनेटेड असतात.

3. मायक्रोव्हिया ड्रिलिंग: लेसर ड्रिलिंग सामान्यत: मायक्रोव्हियससाठी वापरली जाते, ज्यामुळे व्यास 0.10 मिमी इतके लहान असतात. या चरणात चुकीची किंवा नुकसान टाळण्यासाठी अत्यंत सुस्पष्टता आवश्यक आहे.

4. तांबे प्लेटिंग: व्हियास भरण्यासाठी आणि प्रवाहकीय मार्ग तयार करण्यासाठी तांबे इलेक्ट्रोप्लेटेड आहे. सध्याच्या वाहून जाण्याच्या क्षमतेस समर्थन देण्यासाठी जाडी काळजीपूर्वक नियंत्रित केली जाते.

5. नमुना: प्रगत फोटोलिथोग्राफी अचूक आणि दाट मार्ग सुनिश्चित करून, सूक्ष्म रेषा/जागेचे नमुने परिभाषित करते.

6. पृष्ठभाग परिष्करण: सोल्डरिबिलिटी आणि दीर्घकालीन विश्वसनीयता सुनिश्चित करण्यासाठी एनिग, ओएसपी किंवा एचएएसएल फिनिश लागू केले जातात.

7. इलेक्ट्रिकल टेस्टिंगः प्रत्येक मंडळाने डिझाइनच्या वैशिष्ट्यांसह अनुपालनाची हमी देण्यासाठी सातत्य, प्रतिबाधा आणि शॉर्ट्ससाठी कठोर चाचणी घेतली.

या प्रक्रियेचे संयोजन हे सुनिश्चित करते की एचडीआय पीसीबी उच्च-स्पीड सिग्नल, उच्च-घनतेचे घटक आणि थर्मल अटींची मागणी विश्वसनीयरित्या समर्थन देऊ शकतात.

एचडीआय पीसीबी बद्दल सामान्य प्रश्न

Q1: एचडीआय पीसीबीकडून कोणत्या अनुप्रयोगांना सर्वाधिक फायदा होतो?
ए 1: एचडीआय पीसीबी उच्च-कार्यक्षमता उपकरणांसाठी आदर्श आहेत जिथे जागेची मर्यादा आणि सिग्नलची अखंडता गंभीर आहे. यात स्मार्टफोन, टॅब्लेट, घालण्यायोग्य इलेक्ट्रॉनिक्स, वैद्यकीय उपकरणे, एरोस्पेस उपकरणे, ऑटोमोटिव्ह इलेक्ट्रॉनिक्स आणि हाय-स्पीड नेटवर्किंग हार्डवेअरचा समावेश आहे. बारीक-पिच घटक आणि जटिल इंटरकनेक्शन्स हाताळण्याची त्यांची क्षमता अशा परिस्थितींमध्ये त्यांना श्रेष्ठ बनवते.

Q2: एचडीआय पीसीबी विश्वसनीयता पारंपारिक पीसीबीशी कशी तुलना करते?
ए 2: एचडीआय पीसीबी लहान इंटरकनेक्ट पथ, कमी सिग्नल तोटा, चांगले थर्मल कामगिरी आणि उच्च-घनतेच्या असेंब्लीमध्ये कमी सोल्डरिंग पॉईंट्समुळे वर्धित विश्वसनीयता प्रदान करतात. हे घटक विद्युत अपयश, सिग्नल र्‍हास आणि थर्मल तणावाचा धोका कमी करतात, ज्यामुळे एचडीआय पीसीबी मिशन-क्रिटिकल अनुप्रयोगांसाठी योग्य बनतात जेथे पारंपारिक पीसीबी अयशस्वी होऊ शकतात.

फॅनवे एचडीआय पीसीबीला बाजारात प्राधान्य देणारी निवड कशामुळे बनवते?

वरफॅनवे, एचडीआय पीसीबी मॅन्युफॅक्चरिंग उद्योग-अग्रगण्य मानक आणि कठोर गुणवत्ता नियंत्रणासह संरेखित आहे. फॅनवे उच्च-घनता, मल्टी-लेयर पीसीबीमध्ये माहिर आहे जे कार्यप्रदर्शन, टिकाऊपणा आणि प्रोटोटाइप आणि वस्तुमान उत्पादन दोन्हीसाठी स्केलेबिलिटी एकत्र करतात. फॅनवे एचडीआय पीसीबीच्या मुख्य भिन्नतांनी हे समाविष्ट केले आहे:

• सानुकूलन: प्रकल्प-विशिष्ट आवश्यकता पूर्ण करण्यासाठी तयार केलेल्या स्तरांची संख्या, सब्सट्रेट सामग्री आणि लाइन/स्पेस स्पेसिफिकेशन.

• प्रगत फॅब्रिकेशन क्षमता: लेसर-ड्रिल्ड मायक्रोव्हियास, फाईन लाइन पॅटर्निंग आणि नियंत्रित प्रतिबाधा पर्याय.

• रॅपिड टर्नअराऊंड: सुव्यवस्थित उत्पादन प्रक्रिया बाजार-क्रिटिकल प्रकल्पांसाठी वेगवान प्रोटोटाइपिंग आणि वेळेवर वितरण करण्यास अनुमती देतात.

• गुणवत्ता आश्वासनः प्रत्येक बोर्डात शून्य दोष सुनिश्चित करण्यासाठी विद्युत चाचणी, ऑप्टिकल तपासणी आणि कार्यात्मक सत्यापन होते.

• तांत्रिक समर्थनः फॅनवे उत्पादनक्षमता, कार्यक्षमता आणि खर्च कार्यक्षमतेसाठी डिझाइन ऑप्टिमाइझ करण्यासाठी सर्वसमावेशक तांत्रिक सल्लामसलत प्रदान करते.

उच्च-कार्यक्षमता एचडीआय पीसीबी त्यांच्या उत्पादनांमध्ये समाकलित करण्याच्या व्यवसायासाठी, फॅनवे विश्वसनीय निराकरणे ऑफर करतात जे प्रोटोटाइपिंगपासून पूर्ण-उत्पादन उत्पादनापर्यंत उत्कृष्टता राखतात.

आमच्याशी संपर्क साधाआज सानुकूलित एचडीआय पीसीबी सोल्यूशन्स एक्सप्लोर करण्यासाठी आणि आपल्या उत्पादनांच्या डिझाइनला पुढील स्तरावर वाढविण्यासाठी.
