फॅनवे कार्यक्षम आणि विश्वासार्ह एंड-टू-एंड पीसीबी असेंब्ली सेवा वितरीत करण्यात माहिर आहे, जे आपल्या उत्पादनाच्या यशास गती देण्यासाठी आपल्या अद्वितीय आवश्यकतानुसार तंतोतंत तयार आहे.

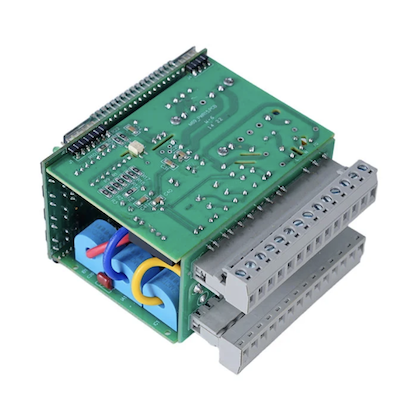

फॅनवे कडील बीजीए पॅकेज सेवेसह हाय-डेन्सिटी पीसीबी सर्किट बोर्ड असेंब्ली AI प्रोसेसर, दूरसंचार उपकरणे, वैद्यकीय उपकरणे आणि औद्योगिक नियंत्रणांसाठी उपयुक्त आहे. बीजीए पॅकेजेस प्रोसेसिंगसाठी सिलिकॉन डाय, सब्सट्रेटला डायला जोडणारा इंटरकनेक्ट लेयर आणि PCB ला जोडलेल्या खालच्या बाजूस सोल्डर बॉल ॲरेसह तयार केले जातात. हे डिझाइन उच्च कनेक्शन घनता, चांगल्या विद्युत कार्यक्षमतेसाठी लहान सिग्नल पथ, बोर्डवर कार्यक्षम उष्णता हस्तांतरण आणि सोल्डरिंग दरम्यान एक स्वयं-संरेखन वैशिष्ट्य प्रदान करते जे किरकोळ प्लेसमेंट ऑफसेट दुरुस्त करते. आमची सेवा पीसीबी लेआउट सपोर्टमधून असेंब्ली आणि अंतिम तपासणीद्वारे पूर्ण वर्कफ्लो व्यवस्थापित करते.
BGA पॅकेजेस घटकाच्या खालच्या बाजूला असलेल्या सोल्डर बॉल ॲरेद्वारे PCB शी जोडतात. रिफ्लो प्रक्रियेदरम्यान, सर्व सोल्डर बॉल एकाच वेळी वितळण्याच्या बिंदूपर्यंत गरम केले जातात. वितळलेल्या सोल्डरच्या पृष्ठभागावरील ताण घटकाला PCB पॅडसह अचूक संरेखनात खेचतो, ज्यामुळे विद्युत, यांत्रिक आणि थर्मल कनेक्शन एकाच वेळी तयार होतात. हा स्वयं-संरेखन प्रभाव किरकोळ प्लेसमेंट त्रुटींसाठी भरपाई देतो आणि यामुळेच BGA असेंब्ली लहान खेळपट्टी आकार असूनही उच्च उत्पन्न मिळवू शकतात.
खालील फायद्यांमुळे हाय-एंड चिप्ससाठी बीजीए पॅकेजिंग ही मुख्य प्रवाहाची निवड आहे.
उच्च घनता
हे कॉम्पॅक्ट फूटप्रिंटमध्ये शेकडो किंवा हजारो कनेक्शनचे समर्थन करते, जटिल डिझाइन सक्षम करते.
उत्कृष्ट विद्युत कार्यक्षमता
हे लहान इंटरकनेक्ट मार्गांवरून येते जे इंडक्टन्स आणि प्रतिकार कमी करतात, RF आणि हाय-स्पीड ऍप्लिकेशन्ससाठी उच्च-फ्रिक्वेंसी सिग्नल विकृती प्रभावीपणे कमी करतात.
उत्तम थर्मल व्यवस्थापन
हे घडते कारण सोल्डर बॉल्स पीसीबीला पारंपारिक लीड्सपेक्षा अधिक कार्यक्षमतेने उष्णता वाहतात.
स्वयं-संरेखन प्रभाव
पीसीबीचे बीजीए सर्किट बोर्ड सरफेस माउंट असेंब्ली म्हणजे रिफ्लो दरम्यान, वितळलेल्या सोल्डरचे पृष्ठभागावरील ताण आपोआप किरकोळ प्लेसमेंट विचलन सुधारते, असेंबली उत्पन्न सुधारते.
बीजीए पॅकेजसह हाय-डेन्सिटी पीसीबी सर्किट बोर्ड असेंब्ली हा एसएमटी असेंब्लीचा सर्वाधिक मागणी असलेला विभाग आहे. विश्वासार्ह सांधे मिळविण्यासाठी प्रत्येक चरणात अचूक नियंत्रण आवश्यक आहे.
1. पीसीबी पॅड डिझाइन
दोन पर्याय अस्तित्वात आहेत. NSMD पॅड्समध्ये पॅडच्या कडांवर सोल्डर मास्क नसतो, जे सातत्यपूर्ण परिमाण आणि मजबूत यांत्रिक सांधे प्रदान करतात. एसएमडी पॅड्समध्ये पॅडच्या कडांना झाकणारा सोल्डर मास्क असतो, ज्यामुळे थर्मल स्ट्रेस केंद्रित होतो आणि परिणामी सोल्डर क्षेत्र लहान होते. हाय-स्पीड डिजिटल सर्किट्ससाठी, NSMD ला प्राधान्य दिले जाते. जेव्हा BGA पिच 0.5 मिमी किंवा त्याहून कमी होते, तेव्हा वाय-इन-पॅड आवश्यक होते कारण पारंपारिक कुत्र्याचे हाड फॅन-आउट बसू शकत नाहीत. वाया फिलिंग आणि प्लेटिंग सपाटपणा गंभीर आहे. रिफ्लो दरम्यान असमान पृष्ठभाग रिक्तता निर्माण करतात.
2. स्टॅन्सिल डिझाइन
स्टॅन्सिल डिझाइन सोल्डर पेस्ट व्हॉल्यूम निर्धारित करते. फाइन-पिच बीजीए असेंब्लीसाठी, छिद्र आकाराच्या भरपाईसह लेसर-कट आणि इलेक्ट्रो-पॉलिश स्टॅन्सिल आवश्यक आहेत. 0.4 मिमी पिच BGA साठी, स्टॅन्सिलची जाडी सामान्यतः 0.1 मिमी असते. प्रत्येक BGA बॉल आकारासाठी योग्य पेस्ट व्हॉल्यूम प्राप्त करण्यासाठी छिद्र आकार आणि आकार समायोजित केले जातात.
3. प्लेसमेंट
BGA घटक व्हिजन अलाइनमेंटसह स्वयंचलित पिक-अँड-प्लेस उपकरणे वापरून ठेवतात. +/- 0.03mm ची प्लेसमेंट अचूकता प्रत्येक सोल्डर बॉल त्याच्या संबंधित पॅडशी संरेखित असल्याचे सुनिश्चित करते.
4. रिफ्लो सोल्डरिंग
बीजीए असेंब्लीमध्ये रिफ्लो प्रोफाइल हे सर्वात महत्त्वाचे पॅरामीटर आहे. प्रोफाइलमध्ये चार टप्पे असतात. प्रीहीट 1 ते 3°C प्रति सेकंद रॅम्प रेट वापरते, वॉरपेज टाळण्यासाठी BGA आणि PCB मधील तापमानाचा फरक कमी करते. 60 ते 90 सेकंदांसाठी 150 ते 200 डिग्री सेल्सिअस तापमानात भिजवून ठेवते, फ्लक्स सक्रिय करते आणि ऑक्साइड काढून टाकते. लीड-फ्री SAC305 साठी रिफ्लो 235 ते 245°C पर्यंत कमाल तापमानापर्यंत पोहोचते, 60 ते 90 सेकंदांच्या द्रवपदार्थापेक्षा जास्त वेळेसह. कूलिंग 2 ते 4°C प्रति सेकंद कूलिंग रेट वापरते, सुधारित थकवा आयुष्यासाठी धान्य संरचना शुद्ध करते. किमान तापमानापेक्षा कमी तापमानामुळे सांधे थंड होतात. कमाल तापमानापेक्षा जास्त तापमान BGA घटकाच्या अंतर्गत संरचनेचे नुकसान करते.
फॅनवेच्या बीजीए पॅकेज सेवेसह हाय-डेन्सिटी पीसीबी सर्किट बोर्ड असेंब्लीमध्ये खालील तांत्रिक क्षमतांचा समावेश आहे.
BGA आकार श्रेणी: 1x1mm ते 50x50mm पर्यंत BGA घटक एकत्र करणे, पोर्टेबल उपकरणांसाठी मायक्रो BGA आणि उच्च-कार्यक्षमता प्रोसेसरसाठी मोठ्या शरीराचे FCBGA कव्हर करणे.
खेळपट्टीचा आकार: +/- 0.03 मिमी प्लेसमेंट अचूकतेसह 0.4 मिमीची किमान खेळपट्टी. 0.4 मिमीच्या खाली असलेल्या खेळपट्ट्यांचे केसनुसार मूल्यांकन केले जाते.
बोर्ड स्तर संख्या: 1 ते 108 लेयर्सच्या बोर्डसाठी असेंब्ली सपोर्ट, जटिल हाय-लेयर-काउंट बॅकप्लेनद्वारे साध्या दुहेरी बाजूचे बोर्ड कव्हर करतात.
बोर्ड जाडी: 0.2 मिमी ते 10.0 मिमी पर्यंत बोर्ड जाडीचे समर्थन करते, कठोर बॅकप्लेनद्वारे फ्लेक्स सर्किट्स कव्हर करते.
निष्क्रिय घटक समर्थन: 01005 आणि 0201 पर्यंत निष्क्रिय घटक एकाच बोर्डवर BGA पॅकेजेससह एकत्र करते.
सोल्डर बॉल्स: लीड आणि लीड-फ्री सोल्डर मिश्र धातुंना समर्थन देते.
प्रमाणपत्रे: ISO9001, ISO14001, ISO13485, RoHS, IPC.
उच्च I/O घनता, सिग्नल अखंडता आणि थर्मल कार्यप्रदर्शन आवश्यक असलेल्या अनुप्रयोगांसाठी BGA PCB असेंब्ली आवश्यक आहे. बीजीए पॅकेजसह हाय-डेन्सिटी पीसीबी सर्किट बोर्ड असेंब्ली या प्रमुख क्षेत्रांना सेवा देते.
AI आणि उच्च-कार्यक्षमता संगणन: GPUs, AI प्रवेगक आणि सर्व्हर प्रोसेसर हजारो कनेक्शनसह मोठे FCBGA पॅकेज वापरतात.
दूरसंचार: 5G बेसबँड चिप्स, नेटवर्क प्रोसेसर आणि स्विचिंग ASIC ला हाय-स्पीड डेटा ट्रान्समिशनसाठी फाइन-पिच BGA आवश्यक आहे.
वैद्यकीय उपकरणे: डायग्नोस्टिक इमेजिंग उपकरणे, रुग्ण मॉनिटर्स आणि पोर्टेबल वैद्यकीय उपकरणे कॉम्पॅक्ट, विश्वासार्ह इलेक्ट्रॉनिक्ससाठी BGA वापरतात.
औद्योगिक नियंत्रण: पीएलसी, मोटर ड्राइव्ह आणि ऑटोमेशन कंट्रोलर प्रक्रिया आणि संप्रेषण कार्यांसाठी BGA वापरतात.
ग्राहक इलेक्ट्रॉनिक्स: स्मार्टफोन, टॅब्लेट आणि वेअरेबल जागा-प्रतिबंधित डिझाइनसाठी मायक्रो BGA वापरतात.
अचूक प्लेसमेंट उपकरणे
+/- 0.03mm ची प्लेसमेंट अचूकता 0.4mm खाली Fine-पिच BGA ला समर्थन देते.
नियंत्रित रीफ्लो प्रोफाइलिंग
मल्टी-झोन रिफ्लो ओव्हन विविध BGA पॅकेज प्रकार आणि सोल्डर मिश्र धातुंसाठी अचूक थर्मल प्रोफाइल सक्षम करतात.
एक्स-रे तपासणी
2D आणि 3D क्ष-किरण प्रणाली प्रत्येक बोर्डवरील प्रत्येक BGA साठी संयुक्त गुणवत्तेची पडताळणी करतात.
बीजीए रीवर्क आणि रीबॉलिंग
नियंत्रित थर्मल प्रोफाइलसह समर्पित रीवर्क स्टेशन्स BGA काढणे, पॅड साफ करणे, रीबॉलिंग करणे आणि IPC-7711/7721 मानकांमध्ये बदलणे करतात.
डिझाइन समर्थन
बीजीए राउटिंग ऑप्टिमायझेशनसाठी पीसीबी लेआउट सल्ला, पॅड डिझाइन शिफारसी आणि वाय-इन-पॅड धोरणांसह.
पूर्ण सेवा
पीसीबी लेआउट ऑप्टिमायझेशन पासून घटक सोर्सिंग, असेंब्ली, तपासणी आणि रीवर्क, सर्व काही संपर्काच्या एकाच बिंदूद्वारे.
प्रमाणपत्रे
ISO9001, ISO14001, ISO13485, RoHS, IPC, IPC-A-610 आणि IPC-7095 मानकांशी सुसंगत असेंबली प्रक्रियांसह.
फॅनवे विशिष्ट डिझाइन आणि उत्पादन आवश्यकतांनुसार तयार केलेल्या BGA पॅकेज सेवांसह सानुकूलित उच्च-घनता पीसीबी सर्किट बोर्ड असेंब्ली प्रदान करते.
डिझाइन समर्थनआमची अभियांत्रिकी टीम पीसीबी लेआउट टप्प्यात पॅड डिझाइन, प्लेसमेंटद्वारे आणि बीजीए पॅकेजसाठी फॅन-आउट रूटिंग ऑप्टिमाइझ करण्यासाठी तुमच्यासोबत काम करते, उत्पादन सुरू होण्यापूर्वी असेंबली समस्यांचा धोका कमी करते.
घटक सोर्सिंगआम्ही अधिकृत पुरवठा साखळीद्वारे BGA घटकांची खरेदी हाताळतो, सत्यता आणि शोधण्यायोग्यता सुनिश्चित करतो. दीर्घ लीड टाईम किंवा शेवटच्या आयुष्याची स्थिती असलेल्या घटकांसाठी, आम्ही पर्यायी शिफारसी देतो.
विधानसभा पर्यायसेवांमध्ये प्रोटोटाइप असेंब्ली, व्हॉल्यूम उत्पादन, रीवर्क, रीबॉलिंग आणि घटक बदलणे समाविष्ट आहे. आम्ही तुमच्या प्रोजेक्ट स्टेज आणि शेड्यूल आवश्यकतांशी जुळवून घेतो.
सानुकूलित चाचणीचाचणी प्रोटोकॉल प्रति प्रकल्प परिभाषित केले जातात, एकसमान लागू केले जात नाहीत. आम्ही विशिष्ट BGA पॅकेज प्रकार, बोर्ड क्लिष्टता आणि अर्ज आवश्यकतांनुसार तपासणी आणि चाचणी तयार करतो.
पॅकेजिंग आणि वितरणबोर्ड साफ केले जातात, निर्दिष्ट केले असल्यास लेपित केले जातात, ESD मानकांनुसार पॅक केले जातात आणि संपूर्ण ट्रेसिबिलिटी दस्तऐवजीकरणासह तुमच्या नियुक्त केलेल्या ठिकाणी पाठवले जातात.
प्रश्न: फॅनवे एकत्रित करू शकणारी किमान BGA पिच किती आहे?
A: फॅनवे BGA असेंबलीला मानक म्हणून 0.4mm पिचपर्यंत सपोर्ट करतो. 0.4 मिमीच्या खाली असलेल्या खेळपट्ट्यांचे केसनुसार मूल्यांकन केले जाते.
प्रश्न: फॅनवे बीजीए असेंब्लीसाठी डिझाइन समर्थन प्रदान करते का?
उ: होय. फॅनवे बीजीए राउटिंग ऑप्टिमायझेशनसाठी पीसीबी लेआउट सल्ला प्रदान करते, ज्यामध्ये पॅड डिझाइन, वाय-इन-पॅड फिलिंग आणि फॅन-आउट स्ट्रॅटेजीजवरील शिफारसी समाविष्ट आहेत.
प्रश्न: बीजीए असेंब्लीसाठी विशिष्ट टर्नअराउंड वेळ काय आहे?
A: प्रोटोटाइप बीजीए असेंब्ली सामान्यत: 5 ते 7 कामकाजाच्या दिवसांत पाठविली जाते. व्हॉल्यूम ऑर्डर घटक उपलब्धता आणि बोर्ड जटिलतेवर आधारित शेड्यूल केले जातात. जलद सेवा उपलब्ध आहेत.
प्रश्न: फॅनवे अयशस्वी झालेले बीजीए पुन्हा काम करू शकते?
उ: होय. फॅनवे नियंत्रित थर्मल प्रोफाइलसह समर्पित रीवर्क स्टेशन वापरून BGA काढणे, पॅड साफ करणे, रीबॉलिंग आणि बदलणे प्रदान करते. IPC-7711/7721 मानकांनुसार पुनर्कार्य केले जाते.
प्रश्न: फॅनवे कोणत्या बीजीए पॅकेज प्रकारांना समर्थन देते?
A: Fanway PBGA, CBGA, FCBGA, मायक्रो BGA, आणि LGA पॅकेजेस, तसेच µBGA, CTBGA, CABGA, CVBGA आणि VFBGA चे समर्थन करते.
