अएसएमटी स्टॅन्सिलआधुनिक इलेक्ट्रॉनिक्स उत्पादनातील सर्वात गंभीर परंतु अनेकदा कमी लेखले जाणारे घटकांपैकी एक आहे. हे थेट सोल्डर पेस्ट डिपॉझिशन अचूकता, घटक संरेखन आणि एकूण PCB असेंबली उत्पन्न निर्धारित करते. हे सर्वसमावेशक मार्गदर्शक एसएमटी स्टॅन्सिल म्हणजे काय, ते कसे कार्य करते, विविध प्रकार आणि साहित्य उपलब्ध आहे आणि उच्च-विश्वसनीय पृष्ठभाग माउंट तंत्रज्ञान (एसएमटी) उत्पादन साध्य करण्यात निर्णायक भूमिका का बजावते याचा शोध घेते.

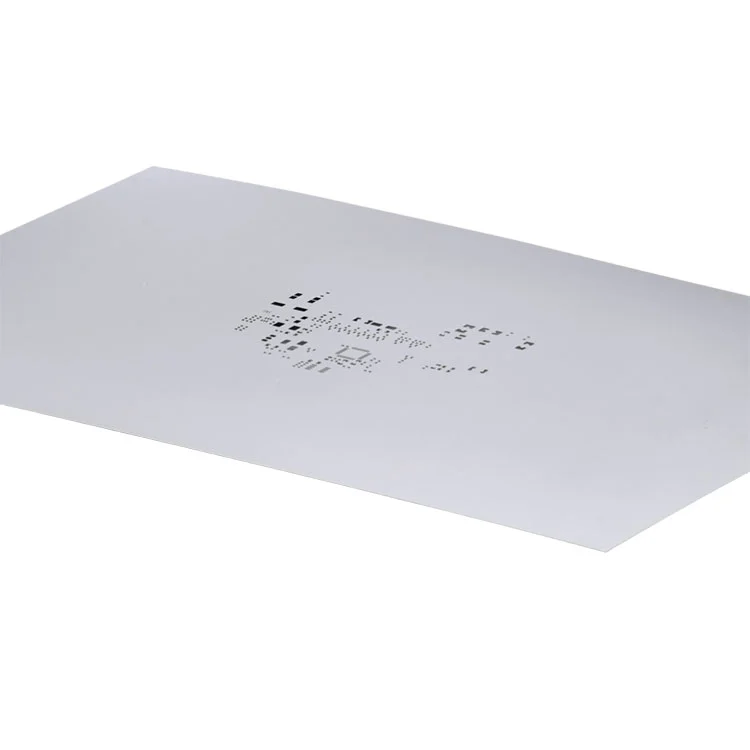

एसएमटी स्टॅन्सिल ही पृष्ठभाग माउंट तंत्रज्ञान असेंब्लीच्या सोल्डर पेस्ट प्रिंटिंग स्टेजमध्ये वापरली जाणारी एक अचूक-निर्मित धातूची शीट आहे. यात लेसर-कट ऍपर्चर असतात जे प्रिंटेड सर्किट बोर्ड (PCB) वरील सोल्डर पॅडशी अगदी जुळतात. उत्पादनादरम्यान, सॉल्डर पेस्ट स्टॅन्सिलच्या पृष्ठभागावर लावली जाते, ज्यामुळे पेस्टचे नियंत्रित खंड प्रत्येक छिद्रातून जाऊ शकतात आणि PCB पॅडवर जमा होतात.
या प्रक्रियेची अचूकता थेट सोल्डर संयुक्त अखंडता, घटक प्लेसमेंट अचूकता आणि दीर्घकालीन उत्पादन विश्वसनीयता प्रभावित करते. सारख्या उत्पादकांसाठीशेन्झेन फॅनवे टेक्नॉलॉजी कं, लि, एसएमटी स्टॅन्सिल ही उपभोग्य वस्तू नाहीत परंतु प्रक्रिया स्थिरता परिभाषित करणारी अचूक साधने आहेत.
सोल्डर पेस्ट प्रिंटिंग प्रक्रिया 60% पेक्षा जास्त एसएमटी दोषांसाठी जबाबदार असते जेव्हा योग्यरित्या नियंत्रित केले जात नाही. ऑप्टिमाइझ केलेले एसएमटी स्टॅन्सिल हे सुनिश्चित करते:
उत्तम प्रकारे डिझाइन केलेल्या एसएमटी स्टॅन्सिलशिवाय, अगदी प्रगत पिक-अँड-प्लेस मशीन देखील छपाईच्या चुकीची भरपाई करू शकत नाहीत.
एसएमटी स्टॅन्सिलची रचना, आरोहित पद्धत आणि अनुप्रयोग परिस्थितीवर आधारित वर्गीकरण केले जाते. सर्वात सामान्य श्रेणींमध्ये हे समाविष्ट आहे:
सामग्रीची निवड थेट स्टॅन्सिलचे आयुष्य, छपाईची सुसंगतता आणि साफसफाईची कार्यक्षमता प्रभावित करते. टिकाऊपणा आणि पृष्ठभागाच्या गुळगुळीतपणामुळे सर्वात मोठ्या प्रमाणावर वापरलेली सामग्री स्टेनलेस स्टील आहे.
| साहित्य | फायदे | ठराविक वापर केस |
|---|---|---|
| स्टेनलेस स्टील | उच्च टिकाऊपणा, गुळगुळीत छिद्र भिंती | मोठ्या प्रमाणावर उत्पादन |
| निकेल | उत्कृष्ट प्रकाशन कामगिरी | बारीक-पिच घटक |
| पितळ | कमी खर्च | अल्पकालीन वापर |
स्टॅन्सिल डिझाइन हे सोल्डर व्हॉल्यूम कंट्रोल आणि पेस्ट रिलीझ कार्यक्षमता यांच्यातील संतुलन आहे. मुख्य डिझाइन घटकांमध्ये हे समाविष्ट आहे:
प्रगत उत्पादकांना आवडतेशेन्झेन फॅनवे टेक्नॉलॉजी कं, लिइष्टतम पेस्ट हस्तांतरण कार्यक्षमता आणि दीर्घकालीन प्रक्रिया पुनरावृत्तीक्षमता सुनिश्चित करण्यासाठी IPC मार्गदर्शक तत्त्वांचे अनुसरण करा.
| स्टॅन्सिल प्रकार | सुस्पष्टता | खर्च | शिफारस केलेला खंड |
|---|---|---|---|
| फ्रेम केलेला | खूप उच्च | मध्यम | उच्च-खंड उत्पादन |
| फ्रेमलेस | उच्च | कमी | मध्यम-खंड उत्पादन |
| प्रोटोटाइप | मध्यम | खूप कमी | कमी-खंड चाचणी |
ग्राहक इलेक्ट्रॉनिक्स, ऑटोमोटिव्ह इलेक्ट्रॉनिक्स, वैद्यकीय उपकरणे, औद्योगिक नियंत्रण प्रणाली आणि दूरसंचार यासह सर्व उद्योगांमध्ये एसएमटी स्टॅन्सिलचा मोठ्या प्रमाणावर वापर केला जातो. तंतोतंत सोल्डर पेस्ट डिपॉझिशन आवश्यक असलेले कोणतेही ऍप्लिकेशन योग्यरित्या इंजिनिअर केलेल्या एसएमटी स्टॅन्सिलवर अवलंबून असते.
EEAT दृष्टीकोनातून, SMT स्टॅन्सिल दाखवतात:
एसएमटी स्टॅन्सिल कशासाठी वापरले जाते?
एसएमटी स्टॅन्सिलचा वापर पीसीबी पॅडवर कॉम्पोनंट प्लेसमेंटपूर्वी सोल्डर पेस्ट अचूकपणे करण्यासाठी केला जातो, ज्यामुळे विश्वसनीय सोल्डर जोडांची खात्री होते.
एसएमटी स्टॅन्सिलची जाडी का महत्त्वाची आहे?
स्टॅन्सिल जाडी सोल्डर व्हॉल्यूम नियंत्रित करते; चुकीच्या जाडीमुळे अपुरा सोल्डर किंवा ब्रिजिंग दोष होऊ शकतात.
मोठ्या प्रमाणावर उत्पादनासाठी कोणता एसएमटी स्टॅन्सिल प्रकार सर्वोत्तम आहे?
फ्रेम केलेले एसएमटी स्टॅन्सिल त्यांच्या स्थिरता आणि पुनरावृत्तीमुळे मोठ्या प्रमाणात उत्पादनासाठी सर्वोत्तम आहेत.
एसएमटी स्टॅन्सिल किती वेळा बदलले पाहिजे?
बदली वापर, साफसफाईची वारंवारता आणि सामग्रीच्या गुणवत्तेवर अवलंबून असते, परंतु उच्च-गुणवत्तेचे स्टॅन्सिल हजारो चक्रे टिकू शकतात.
एसएमटी स्टॅन्सिल डिझाइनचे कोणते मानक मार्गदर्शन करतात?
IPC-7525 आणि IPC-A-610 हे स्टॅन्सिल डिझाइन आणि सोल्डर पेस्ट ऍप्लिकेशनचे मार्गदर्शक मानके आहेत.
