OEM चार्जिंग पाइल PCBA मदरबोर्ड

OEM चार्जिंग पाइल PCBA मदरबोर्डची उत्पादन प्रक्रिया

सबस्ट्रेट्स FR-4 किंवा उच्च-फ्रिक्वेंसी सामग्री (जसे की Rogers 4350B) वापरतात.

संपर्काची विश्वासार्हता सुनिश्चित करण्यासाठी गोल्ड प्लेटिंग किंवा ओएसपी पृष्ठभाग उपचारांचा अवलंब केला जातो.

मुख्य घटक, जसे की DC-DC मॉड्यूल, 100% वृद्धत्व चाचण्या घेतात.

चार्जिंग पाइल पीसीबीए मदरबोर्ड चार्जिंग मोडवर आधारित दोन प्रकारांमध्ये वर्गीकृत केले आहे:

एसी चार्जिंग पाइल्स आणि डीसी चार्जिंग पाईल्स.

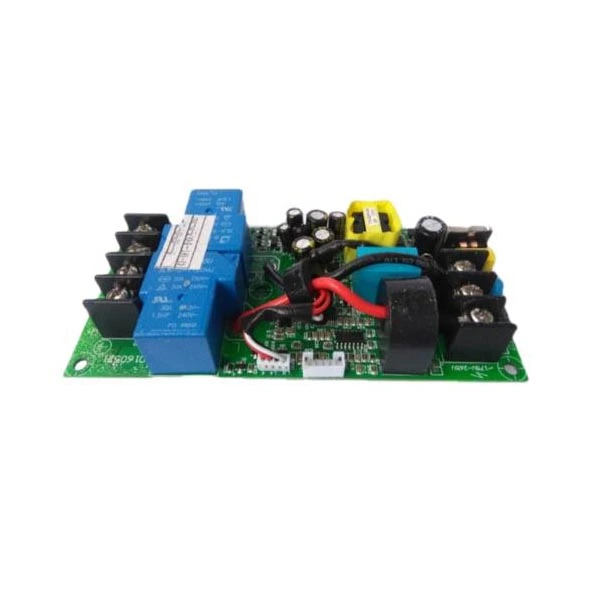

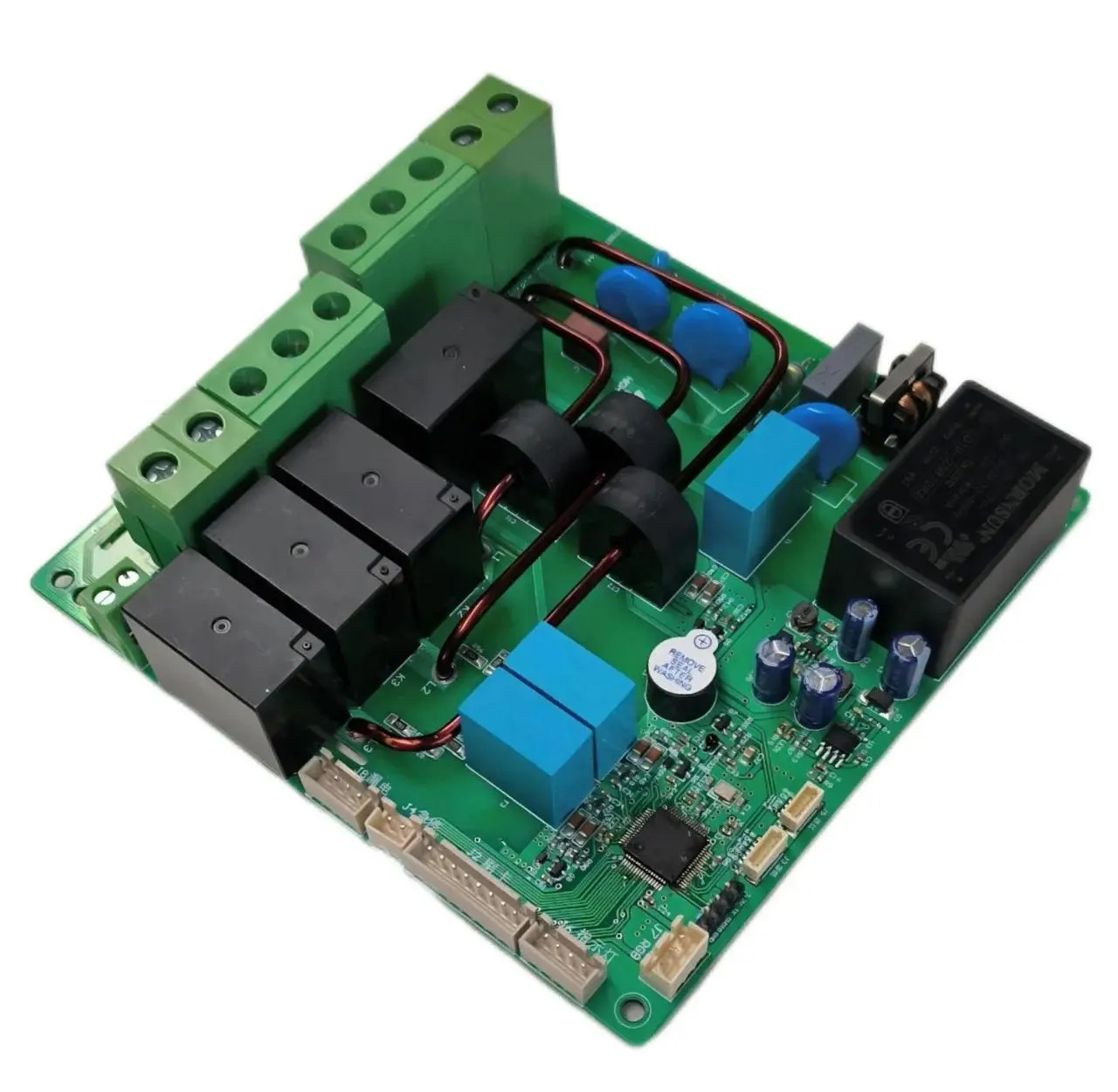

एसी चार्जिंग पाईल सर्किट बोर्ड:हा बोर्ड वाहनाच्या ऑन-बोर्ड चार्जर (OBC) द्वारे ग्रीड एसी पॉवरला डीसी पॉवरमध्ये रूपांतरित करतो. त्याच्या मुख्य कार्यांमध्ये हे समाविष्ट आहे:

CP टर्मिनल नियंत्रण:चार्जिंग स्थितीचे निरीक्षण करण्यासाठी PWM सिग्नल वापरून वाहनाच्या BMS शी संप्रेषण करते (उदा. बंदूक घालणे, चार्जिंगची तयारी, चार्जिंग सुरू). कार्यरत व्होल्टेज 1kHz च्या वारंवारतेसह 12V/9V/6V आहे.

सीसी टर्मिनल डिटेक्शन:प्रतिकार बदलांद्वारे चार्जिंग गन कनेक्शन स्थितीची पुष्टी करते आणि आउटपुट वर्तमान क्षमता निर्धारित करते (उदा. 1.5kΩ प्रतिकार 8A करंटशी संबंधित आहे).

ठराविक पॅरामीटर्स:इनपुट 220V AC, आउटपुट पॉवर 7kW/11kW, संरक्षण रेटिंग IP54.

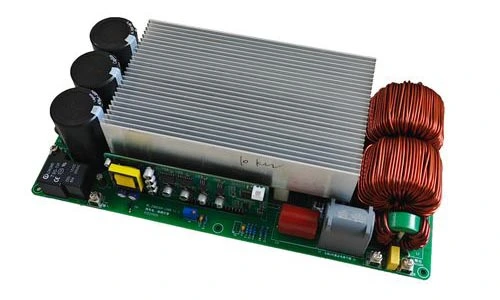

डीसी चार्जिंग पाइल सर्किट बोर्ड:हा बोर्ड थेट उच्च-व्होल्टेज डीसी पॉवर आउटपुट करतो. त्याच्या मुख्य मॉड्यूल्समध्ये हे समाविष्ट आहे:

एसी/डीसी सुधारणे आणि पीएफसी मॉड्यूल:सक्रिय पॉवर फॅक्टर करेक्शन (PFC) तंत्रज्ञान वापरून थ्री-फेज 380V AC ला हाय-व्होल्टेज DC (750-850V) मध्ये रूपांतरित करते, ज्याची कार्यक्षमता 97% पेक्षा जास्त आहे.

DC/DC रूपांतरण मॉड्यूल:एलएलसी रेझोनंट टोपोलॉजी द्वारे बॅटरीच्या आवश्यक श्रेणीत (उदा. 200-920V) व्होल्टेज समायोजित करते आणि डायनॅमिक वर्तमान नियंत्रणास समर्थन देते (अनेक शंभर अँपिअरपर्यंत).

ठराविक पॅरामीटर्स:इनपुट 380V AC, आउटपुट पॉवर 30-120kW, एकात्मिक STM32F207ZET मुख्य नियंत्रण चिप, CAN/RS-485 संप्रेषणास समर्थन देते.
