पीसीबी फंक्शनल टेस्टिंग म्हणजे काय?

पीसीबी चाचणी इलेक्ट्रॉनिक्स मॅन्युफॅक्चरिंगमध्ये एक महत्त्वपूर्ण टप्पा आहे जी गुणवत्ता, कार्यक्षमता आणि विश्वासार्हता सुनिश्चित करतेमुद्रित सर्किट बोर्ड(पीसीबी). चाचणी त्वरित समस्या शोधू शकते आणि डिझाइनरने समस्यांचे द्रुतगतीने निराकरण करण्यात मदत करू शकते.पीसीबीचाचणीमध्ये बेअर बोर्ड चाचणी आणि बोर्ड चाचणी एकत्रित केली जाते.

बेअर पीसीबी चाचणी

विद्युत कनेक्टिव्हिटी, अलगाव आणि उत्पादन दोष सत्यापित करण्यासाठी पीसीबी चाचणीचा हेतू.

पीसीबी चाचणीच्या पद्धतीमध्ये हे समाविष्ट आहे:

सातत्य चाचणी (शॉर्ट टेस्टिंग): अनावश्यक शॉर्ट्सची तपासणी (उदा. तांबे ट्रेस टचिंग).

अलगाव चाचणी (ओपन टेस्टिंग): ट्रेसमध्ये कोणतेही ओपन सर्किट (ब्रेक) सुनिश्चित करत नाही.

स्वयंचलित ऑप्टिकल इन्स्पेक्शन (एओआय): स्क्रॅच, मिसॅलिगमेंट्स किंवा एचिंग दोष शोधण्यासाठी कॅमेरे वापरते.

प्रतिबाधा चाचणी: ट्रेस प्रतिबाधा वैशिष्ट्यांशी जुळते हे सुनिश्चित करण्यासाठी हाय-स्पीड डिझाइनसाठी (उदा. आरएफ, डीडीआर) गंभीर.

एकत्रित बोर्ड चाचणी

1. इन-सर्किट टेस्ट (आयसीटी): आयसीटी हे घटक, शॉर्ट्स, ओपन आणि मूल्ये सत्यापित करण्यासाठी स्वयंचलित ऑनलाइन चाचणी आहे. या चाचणीत तंतोतंत दोष स्थाने शोधू शकतात, ज्यामुळे कामगारांना पीसीबीए सहजपणे हाताळण्याची परवानगी मिळते.

२. फ्लाइंग प्रोब टेस्टिंग: ही एक प्रभावी-प्रभावी पद्धत आहे, सानुकूल फिक्स्चरशिवाय सर्किटवर फिरणारी प्रोब चाचणी. हे सॉफ्टवेअर सुधारणांद्वारे भिन्न चाचणी आवश्यकतांसाठी योग्य आहे.

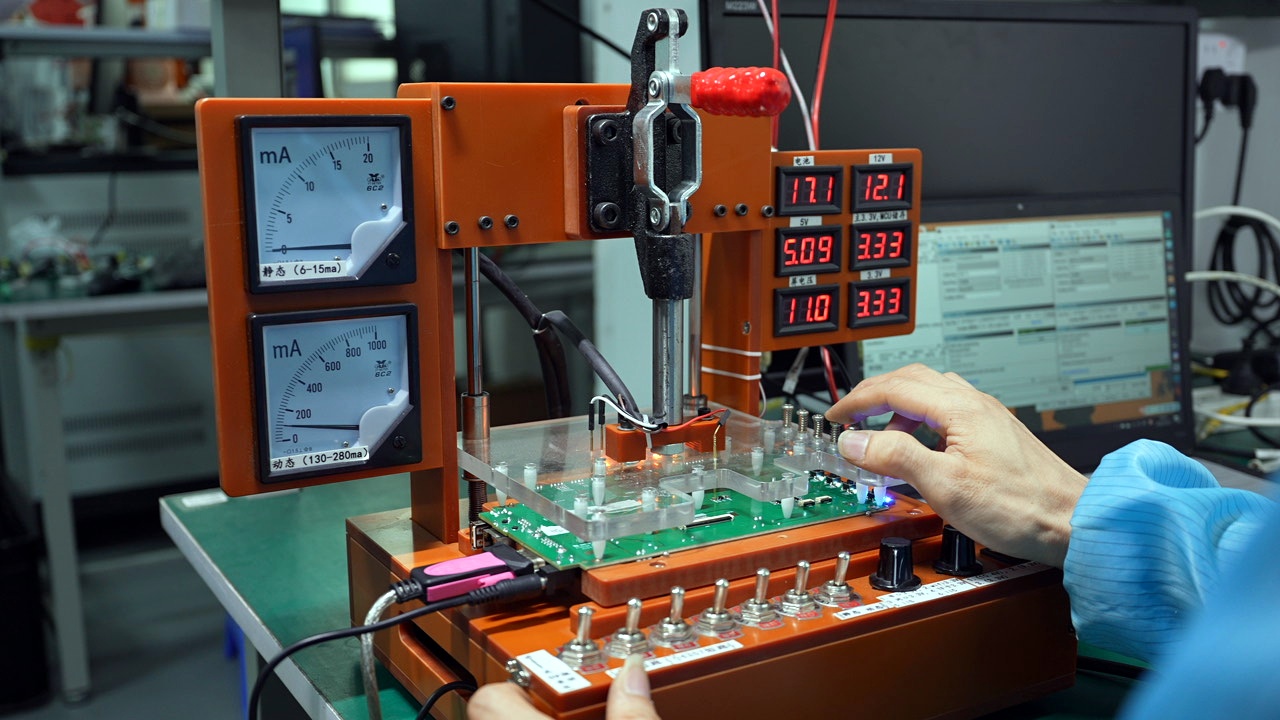

F. फंक्शनल टेस्टिंग: पीसीबीचे कार्य सत्यापित करण्यासाठी यासाठी विशेष उपकरणे आणि सानुकूलित चाचणी प्रक्रियेची आवश्यकता आहे.

A. ऑटोमॅटिक ऑप्टिकल इन्स्पेक्शन (एओआय): एओआय तपासणीने पूल, मिसॅलिगमेंट आणि गहाळ भाग यासारख्या सोल्डर जोड आणि घटक दोष स्कॅन करण्यासाठी कॅमेरे वापरल्या आहेत.

X. एक्स-रे चाचणी: लपलेले सांधे (बीजीए, क्यूएफएन), व्हॉईड्स किंवा सोल्डर दोष तपासण्यासाठी एक्स-रे वापरते.

आपण कोणत्या प्रकारचे इलेक्ट्रॉनिक्स चाचणी वापरता हे महत्त्वाचे नाही, ते मुद्रित सर्किट बोर्ड (पीसीबी) मध्ये फायदा देते. डिझाइन स्टेज दरम्यान चाचणी डिझाइनर्सना मोठ्या प्रमाणात उत्पादनातील दोष टाळण्यास मदत करते, खर्च कमी करते, विकास चक्र कमी करते आणि उत्पादनास गती देते. उत्पादनाची विश्वसनीयता सुधारताना सर्वसमावेशक चाचणी पीसीबी सर्व विद्युत, यांत्रिक आणि स्ट्रक्चरल डिझाइन आवश्यकता पूर्ण करतात.

उत्पादनाच्या गुणवत्तेसाठी पीसीबी चाचणी महत्त्वपूर्ण आहे. फॅनवे येथे, आम्ही घटक तपासणी, सानुकूल चाचणीसह विस्तृत चाचणी समाधानाची ऑफर देतो. आज आमच्याशी संपर्क साधा अधिक तपशील मिळवा.
