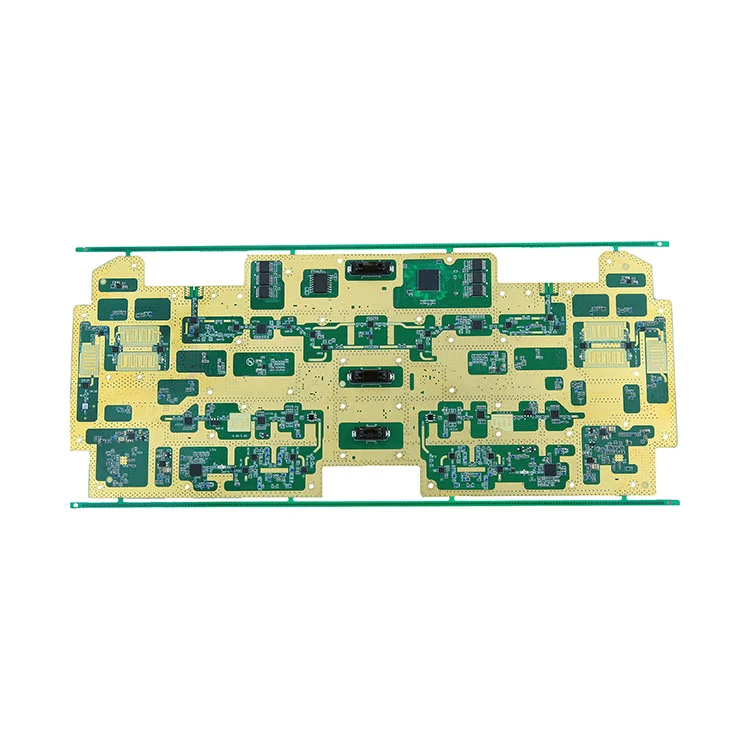

पृष्ठभाग माउंट पीसीबी विधानसभाआधुनिक इलेक्ट्रॉनिक्स उत्पादनातील एक कोनशिला आहे. हा ब्लॉग Surface Mount Technology (SMT) आणि Surface Mount Device (SMD) असेंब्लीसाठी काय, कसे, का, आव्हाने, फायदे, साहित्य, QA पद्धती आणि भविष्यातील ट्रेंड याबद्दल सखोल माहिती देतो. तुम्ही डिझाईन अभियंता, उत्पादन विशेषज्ञ किंवा जिज्ञासू वाचक असाल तरीही, हा लेख तुम्हाला हे समजून घेण्यास मदत करेल की सरफेस माउंट पीसीबी असेंब्ली उद्योग मानक का बनले आहे.
सरफेस माउंट पीसीबी असेंब्ली इलेक्ट्रॉनिक असेंब्ली प्रक्रियेचा संदर्भ देते जिथे घटक छिद्रांद्वारे घालण्याऐवजी थेट प्रिंटेड सर्किट बोर्ड (पीसीबी) च्या पृष्ठभागावर माउंट केले जातात. ही प्रक्रिया सरफेस माउंट टेक्नॉलॉजी (एसएमटी) आणि सरफेस माउंट डिव्हाइसेस (एसएमडी) वर अवलंबून असते, जे उच्च घटक घनता आणि उत्पादन खर्च कमी करण्यास अनुमती देतात. एसएमटी इलेक्ट्रॉनिक्स उद्योगात सर्वव्यापी बनली आहे कारण त्याची कार्यक्षमता, स्केलेबिलिटी आणि कार्यप्रदर्शन फायदे.
सरफेस माउंट टेक्नॉलॉजी (एसएमटी) आणि थ्रू-होल टेक्नॉलॉजी (टीएचटी) मधील प्राथमिक विरोधाभास पीसीबीशी इलेक्ट्रिकल घटक कसे जोडले जातात:
| वैशिष्ट्य | सरफेस माउंट टेक्नॉलॉजी (एसएमटी) | थ्रू-होल तंत्रज्ञान (THT) |
|---|---|---|
| संलग्नक | बोर्ड पृष्ठभाग वर आरोहित | पीसीबीमधील छिद्रांमधून लीड्स जातात |
| घटक आकार | लहान | मोठा |
| विधानसभा गती | जलद | हळूवार |
| ऑटोमेशन | अत्यंत स्वयंचलित | कमी स्वयंचलित |
| कामगिरी | उच्च-वारंवारतेसाठी चांगले | उत्तम यांत्रिक शक्ती |
एसएमटीमध्ये अनेक घटक प्रकार समाविष्ट आहेत. येथे सर्वात सामान्य आहेत:
| घटक प्रकार | वर्णन |
|---|---|
| प्रतिरोधक (0603, 0402) | सर्किट्समध्ये वर्तमान आणि व्होल्टेज नियंत्रित करा. |
| कॅपेसिटर | विद्युत ऊर्जा साठवा आणि सोडा. |
| एकात्मिक सर्किट्स (ICs) | विशिष्ट प्रक्रिया कार्ये करा. |
| डायोड आणि LEDs | वर्तमान प्रवाह नियंत्रित करा आणि संकेत प्रदान करा. |
| कनेक्टर आणि स्विचेस | बाह्य कनेक्टिव्हिटी आणि वापरकर्ता इनपुट सक्षम करा. |
एसएमटी असेंब्लीला अनेक आव्हानांचा सामना करावा लागतो, जसे की टॉम्बस्टोनिंग, सोल्डर ब्रिजिंग आणि ओपन सर्किट. सर्वोत्तम पद्धतींमध्ये हे समाविष्ट आहे:
| साहित्य | उद्देश |
|---|---|
| पीसीबी सब्सट्रेट | सर्किटरीसाठी बेस सामग्री. |
| सोल्डर पेस्ट | रिफ्लो दरम्यान SMDs पॅडशी बांधते. |
| घटक | सर्किट कार्यक्षमतेसाठी एसएमडी भाग. |
| स्टॅन्सिल | नियंत्रित सोल्डर पेस्ट अनुप्रयोग सुनिश्चित करते. |
| फ्लक्स | सोल्डर ओले करणे सुधारते आणि ऑक्साइड काढून टाकते. |
उच्च-गुणवत्तेच्या पृष्ठभागाच्या माउंट असेंब्लीसाठी कठोर चाचणी आणि प्रमाणीकरण आवश्यक आहे. मुख्य पद्धतींमध्ये हे समाविष्ट आहे:
एकत्रित QA हे सुनिश्चित करते की PCBs आधुनिक इलेक्ट्रॉनिक्समध्ये अपेक्षित कामगिरी आणि विश्वासार्हता मानकांची पूर्तता करतात.
अनेक प्रमुख ट्रेंड SMT चे भविष्य घडवत आहेत:
हे ट्रेंड सरफेस माउंट पीसीबी असेंब्ली सतत विकसित होत राहणे, कार्यप्रदर्शन सुधारणे आणि उत्पादन चक्र कमी करणे सुनिश्चित करते.
