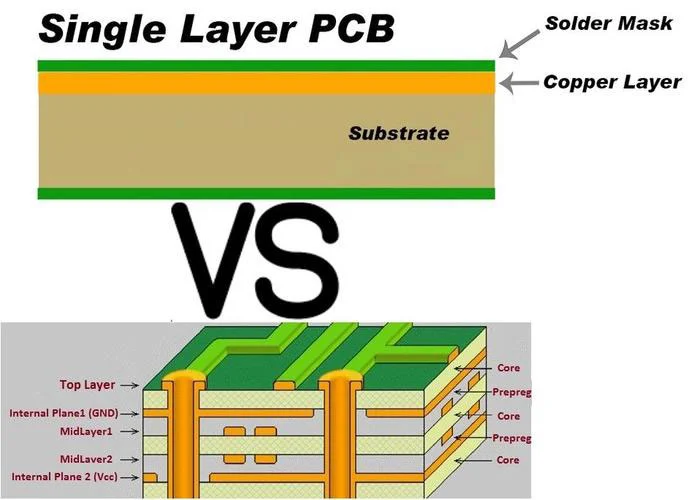

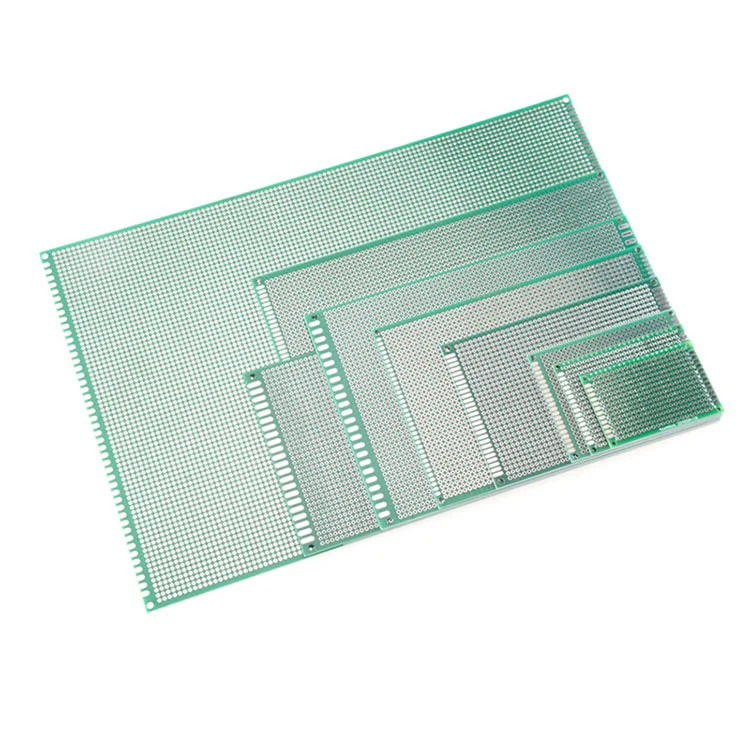

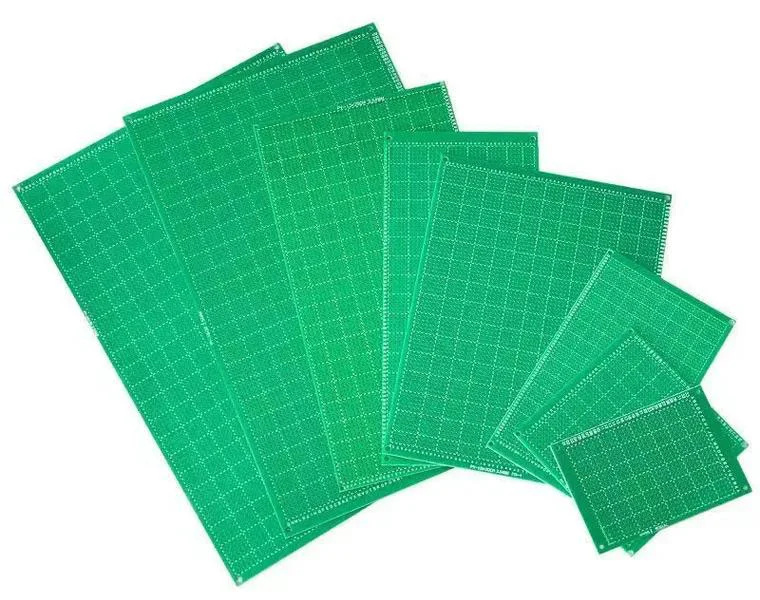

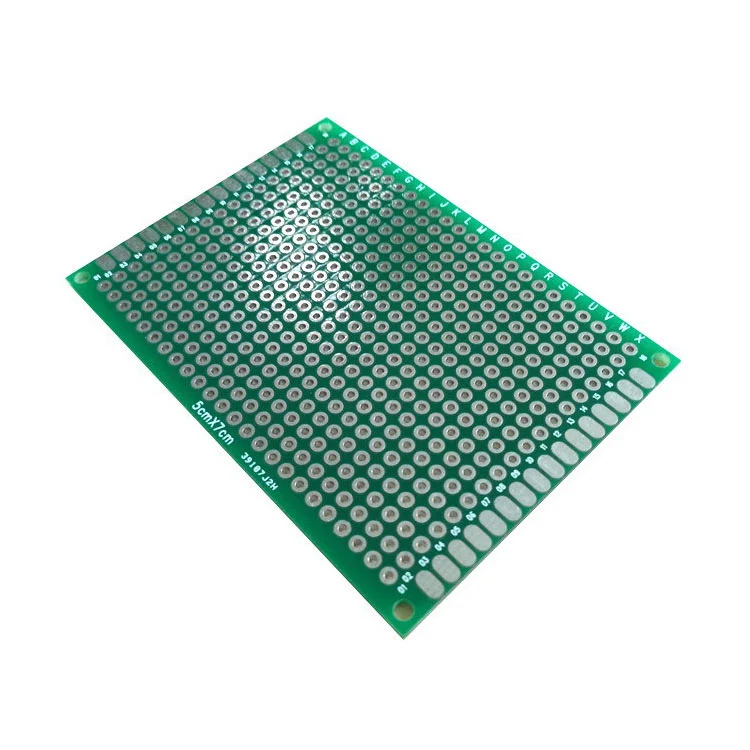

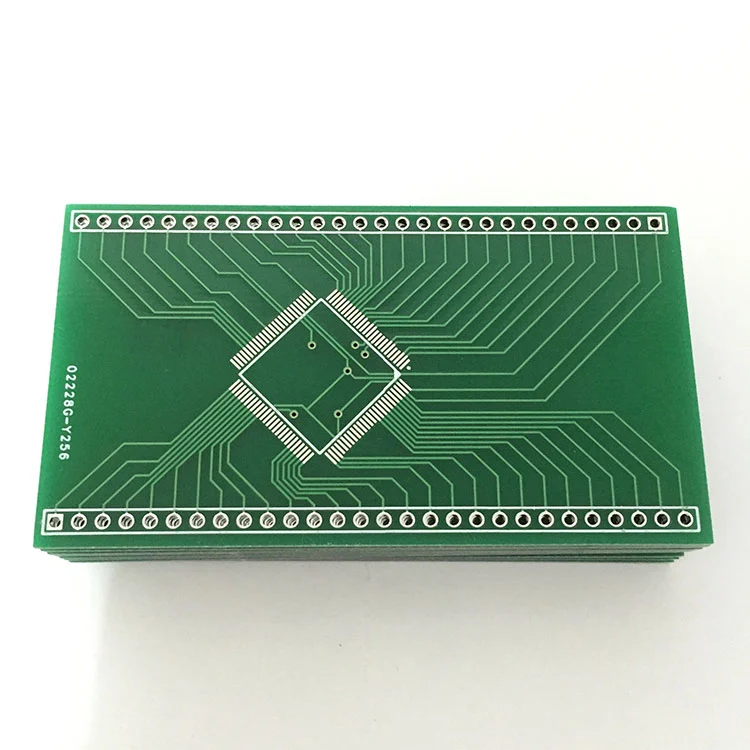

सिंगल लेयर पीसीबी, ज्याला एकल-बाजूंनी मुद्रित सर्किट बोर्ड म्हणून देखील ओळखले जाते, हे पीसीबी डिझाइनचा सर्वात सोपा प्रकार आहे. यात नॉन-कंडक्टिव्ह सब्सट्रेट (जसे की एफआर -4) वर लॅमिनेटेड एकल प्रवाहकीय तांबे थर आहे, ज्यामध्ये घटक एका बाजूला बसविले गेले आहेत आणि उलट बाजूच्या बाजूने ट्रेस केलेले आहेत. कमी-कॉम्प्लेक्स सर्किट्ससाठी सर्वोत्तम उपाय, त्याचा परवडणार्या आणि वेगवान उत्पादन प्रक्रियेमुळे ग्राहक इलेक्ट्रॉनिक्स, वीजपुरवठा आणि औद्योगिक नियंत्रणामध्ये मोठ्या प्रमाणात वापर केला जातो.
मल्टी-लेयर डिझाइनच्या तुलनेत कमी सामग्री आणि फॅब्रिकेशन खर्चासह एकल लेयर पीसीबी.
सोपी प्रक्रिया लीड वेळ कमी करते कारण लॅमिनेशन आणि ड्रिलिंगद्वारे आवश्यक नाही.
लेयर मिसॅलिगमेंटचा किमान जोखीम.
24/7 ऑनलाइन तज्ञ आपल्याला मदत करण्यास नेहमीच सज्ज असतात.
| पॅरामीटर | ठराविक श्रेणी |
| बोर्डची जाडी | 0.4 मिमी ते 3.2 मिमी |
| तांबे जाडी | 1/2 औंस ते 3 औंस |
| किमान ट्रेस रुंदी | 0.2 मिमी (8 मिल) |
| किमान ड्रिल होल | 0.3 मिमी (12 मिल) |
| पृष्ठभाग समाप्त | HASL, OSP, ENITE |
| ऑपरेटिंग तापमान | -50 डिग्री सेल्सियस ते +105 डिग्री सेल्सियस (सामग्री-आधारित) |
| फायदे | मर्यादा |
| ✔ अल्ट्रा-कमी किंमत | Multer मल्टीलेअर किंवा समर्थनाद्वारे नाही |
| Repering दुरुस्त करणे/सुधारित करणे सोपे आहे | Rat मर्यादित मार्ग घनता |
| ✔ वेगवान टर्नअराऊंड वेळ | High उच्च-वारंवारता डिझाइनसाठी अयोग्य (> 100 मेगाहर्ट्झ) |
| ✔ लाइटवेट आणि कॉम्पॅक्ट | ❌ कमी थर्मल कामगिरी |
भौतिक तयारी:एकल-बाजूंनी तांबे-क्लेड लॅमिनेट.
एचिंग:ट्रेस तयार करण्यासाठी अवांछित तांबे काढा.
ड्रिलिंग:थ्रू-होल घटकांसाठी छिद्र तयार करा.
सोल्डर मास्क आणि सिल्कस्क्रीन:संरक्षणात्मक कोटिंग आणि खुणा लागू करा.
पृष्ठभाग समाप्त:पर्यायांमध्ये एचएएसएल (हॉट एअर सोल्डर लेव्हलिंग) किंवा ओएसपी समाविष्ट आहे.
ग्राहक इलेक्ट्रॉनिक्स:कॅल्क्युलेटर, एलईडी लाइटिंग, खेळणी.
उर्जा प्रणाली:एसी/डीसी कन्व्हर्टर, रिले.
औद्योगिक नियंत्रणे:सेन्सर, मोटर नियंत्रक.
