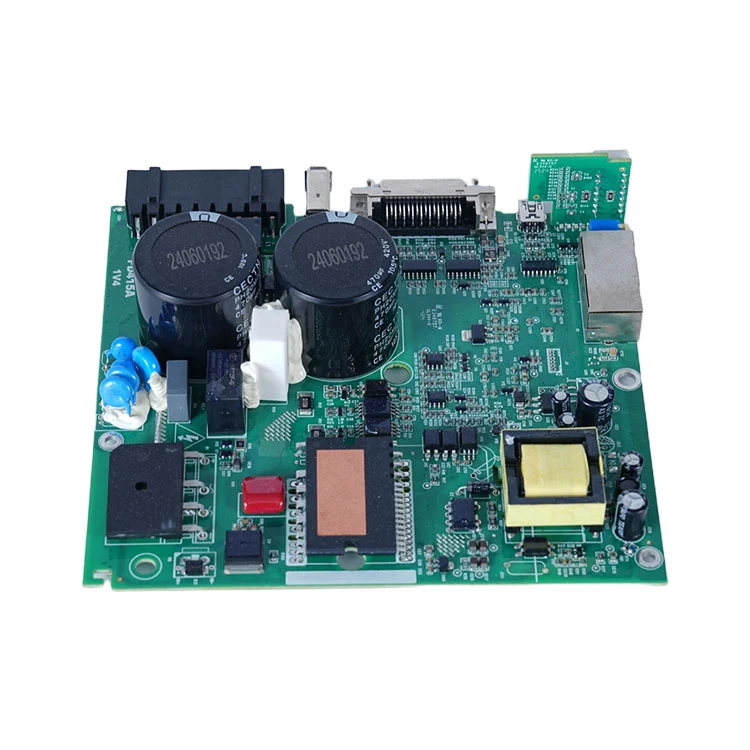

प्रोटोटाइप पीसीबी असेंब्लीआधुनिक इलेक्ट्रॉनिक्स उत्पादनात महत्त्वपूर्ण भूमिका बजावते. हे अभियंते आणि डिझायनर्सना पूर्ण-प्रमाणात उत्पादन करण्याआधी सर्किट डिझाइनची चाचणी, प्रमाणीकरण आणि ऑप्टिमाइझ करण्याची परवानगी देते. प्रोटोटाइप PCB एकत्र करून, संभाव्य डिझाइन त्रुटी लवकर ओळखल्या जाऊ शकतात, उच्च विश्वसनीयता आणि कमी उत्पादन खर्च सुनिश्चित करतात. शेन्झेन फॅनवे टेक्नॉलॉजी कं, लिमिटेड मध्ये, आम्ही स्टार्टअप आणि प्रस्थापित दोन्ही कंपन्यांच्या मागण्या पूर्ण करण्यासाठी तयार केलेल्या उच्च-गुणवत्तेच्या प्रोटोटाइप पीसीबी असेंब्ली सेवा प्रदान करण्यात माहिर आहोत.
प्रोटोटाइप पीसीबी असेंब्लीमध्ये सामान्यत: कार्यरत प्रोटोटाइप तयार करण्यासाठी मुद्रित सर्किट बोर्डवर इलेक्ट्रॉनिक घटक सोल्डरिंगचा समावेश असतो. ही प्रक्रिया केवळ डिझाइनच्या विद्युत कार्यक्षमतेची पडताळणी करत नाही तर उत्पादन प्रात्यक्षिके, चाचणी आणि पुढील विकासासाठी एक मूर्त मॉडेल देखील प्रदान करते.
प्रोटोटाइप पीसीबी असेंब्लीमध्ये अनेक प्रमुख पायऱ्यांचा समावेश आहे जे अंतिम उत्पादन डिझाइन वैशिष्ट्यांची पूर्तता करते याची खात्री करतात:
पीसीबी फॅब्रिकेशन:पहिल्या टप्प्यात डिझाईन फाइल (Gerber फाइल्स) वर आधारित मुद्रित सर्किट बोर्ड तयार करणे समाविष्ट आहे. उच्च-परिशुद्धता फॅब्रिकेशन हे सुनिश्चित करते की बोर्ड लेआउट इच्छित सर्किटशी जुळतो.
घटक सोर्सिंग:रेझिस्टर, कॅपॅसिटर, IC आणि कनेक्टर्ससह सर्व इलेक्ट्रॉनिक घटक बिल ऑफ मटेरियल्स (BOM) नुसार खरेदी केले जातात.
विधानसभा प्रक्रिया:पीसीबीवर सरफेस माउंट टेक्नॉलॉजी (एसएमटी) किंवा थ्रू-होल टेक्नॉलॉजी (THT) वापरून घटक माउंट केले जातात. जटिलतेनुसार स्वयंचलित मशीन किंवा हात असेंबली तंत्र वापरले जाऊ शकते.
सोल्डरिंग:सोल्डरिंग घटक विद्युत आणि यांत्रिकरित्या सुरक्षित करते. रिफ्लो सोल्डरिंग एसएमटीसाठी सामान्य आहे, तर वेव्ह किंवा हँड सोल्डरिंग THT घटकांसाठी वापरले जाते.
तपासणी आणि चाचणी:असेंब्लीनंतर, कार्यात्मक चाचणी हे सुनिश्चित करते की प्रोटोटाइप योग्यरित्या चालते. या पायरीमध्ये व्हिज्युअल तपासणी, ऑटोमेटेड ऑप्टिकल इन्स्पेक्शन (AOI) आणि इलेक्ट्रिकल टेस्टिंग यांचा समावेश असू शकतो.
ही प्रक्रिया हे सुनिश्चित करते की प्रोटोटाइप पीसीबी असेंब्ली केवळ हेतूनुसारच कार्य करत नाही तर मोठ्या प्रमाणात उत्पादनासाठी एक विश्वसनीय संदर्भ म्हणून देखील कार्य करते.
व्यावसायिक प्रोटोटाइप पीसीबी असेंब्लीसाठी तांत्रिक वैशिष्ट्यांचे कठोर पालन करणे आवश्यक आहे. खाली ठराविक पॅरामीटर्सचा सारांश देणारी सारणी आहे:
| पॅरामीटर | वर्णन |
|---|---|
| बोर्ड आकार | किमान: 10 मिमी x 10 मिमी, कमाल: 500 मिमी x 500 मिमी |
| स्तर गणना | 1-12 स्तर, डिझाइनच्या जटिलतेवर अवलंबून |
| घटक प्रकार | एसएमटी, टीएचटी, मिश्र विधानसभा |
| सोल्डर मास्क | हिरवा, लाल, निळा किंवा सानुकूलित |
| पृष्ठभाग समाप्त | HASL, ENIG, OSP, किंवा विसर्जन चांदी |
| घटक प्लेसमेंट अचूकता | एसएमटी घटकांसाठी ±0.05 मिमी |
| चाचणी आणि तपासणी | AOI, क्ष-किरण, कार्यात्मक चाचणी |
शेन्झेन फॅनवे टेक्नॉलॉजी कं, लिमिटेड हे सुनिश्चित करते की प्रत्येक प्रोटोटाइप पीसीबी असेंब्ली या मानकांची पूर्तता करते, उच्च विश्वासार्हता आणि पुनरुत्पादनक्षमता प्रदान करते.
पूर्ण-प्रमाणात उत्पादन करण्यापूर्वी प्रोटोटाइप असेंब्ली का आवश्यक आहे असा प्रश्न अनेक कंपन्यांना वाटू शकतो. येथे मुख्य फायदे आहेत:
त्रुटी शोधणे:डिझाईनमधील त्रुटींची लवकर ओळख केल्याने मोठ्या प्रमाणात उत्पादनात महागड्या त्रुटी टाळता येतात.
डिझाइन प्रमाणीकरण:अभियंते वास्तविक-जगातील परिस्थितीत कामगिरी तपासू शकतात.
वेळेची कार्यक्षमता:रॅपिड प्रोटोटाइपिंग उत्पादन विकास चक्रांना गती देते.
खर्च-प्रभावी:प्रोटोटाइप टप्प्यात समस्या शोधणे आणि दुरुस्त करणे हे मोठ्या प्रमाणात उत्पादित बोर्ड पुन्हा काम करण्यापेक्षा खूपच कमी खर्चिक आहे.
थोडक्यात, प्रोटोटाइप पीसीबी असेंब्ली जोखीम कमी करते, वेळ वाचवते आणि उत्पादनाची गुणवत्ता उत्तम करते.
उच्च-गुणवत्तेचे प्रोटोटाइप पीसीबी असेंब्ली कुशल अभियांत्रिकी, प्रगत उपकरणे आणि कठोर गुणवत्ता नियंत्रण यांच्या संयोजनावर अवलंबून असते:
घटक पडताळणी:असेंब्लीपूर्वी सर्व भाग तपशीलांची पूर्तता करतात याची पुष्टी करणे.
अचूक प्लेसमेंट:अचूक एसएमटी घटक प्लेसमेंटसाठी स्वयंचलित पिक-अँड-प्लेस मशीन वापरणे.
नियंत्रित सोल्डरिंग:दोष टाळण्यासाठी रिफ्लो आणि वेव्ह सोल्डरिंग पॅरामीटर्सचे बारकाईने निरीक्षण केले जाते.
कसून चाचणी:कार्यात्मक चाचणी हे सुनिश्चित करते की एकत्रित केलेले बोर्ड विद्युत आणि यांत्रिक आवश्यकता पूर्ण करते.
शेन्झेन फॅनवे टेक्नॉलॉजी कं, लिया सर्वोत्कृष्ट पद्धती वापरते, प्रोटोटाइप PCB ची हमी देते जे विश्वसनीय मूल्यमापन आणि पुढील विकासासाठी तयार आहेत.
Q1: प्रोटोटाइप पीसीबी असेंब्ली आणि प्रोडक्शन पीसीबी असेंब्लीमध्ये काय फरक आहे?
A1:प्रोटोटाइप पीसीबी असेंब्ली चाचणी आणि प्रमाणीकरणासाठी डिझाइन केले आहे. यात सामान्यतः कमी प्रमाणात समाविष्ट असते आणि जटिल घटकांसाठी हात असेंबली आवश्यक असू शकते. उत्पादन पीसीबी असेंब्ली वेग आणि किफायतशीर कार्यक्षमतेसाठी ऑप्टिमाइझ केलेल्या प्रक्रियेसह मोठ्या प्रमाणात उत्पादनावर लक्ष केंद्रित करते.
Q2: प्रोटोटाइप PCB असेंब्ली पूर्ण करण्यासाठी किती वेळ लागतो?
A2:टर्नअराउंड वेळ बोर्डची जटिलता आणि घटक उपलब्धता यावर अवलंबून असते. सामान्यतः, ते 5 ते 15 कामकाजाच्या दिवसांपर्यंत असते. शेन्झेन फॅनवे टेक्नॉलॉजी कं, लिमिटेड तातडीच्या प्रकल्पांसाठी त्वरित सेवा प्रदान करते.
Q3: प्रोटोटाइप पीसीबी असेंब्ली स्टेज दरम्यान मी माझ्या डिझाइनची चाचणी करू शकतो?
A3:होय, कार्यात्मक चाचणी हा प्रोटोटाइप असेंब्लीचा एक मानक भाग आहे. हे डिझायनर्सना मोठ्या प्रमाणावर उत्पादनाकडे जाण्यापूर्वी सर्किट्स, चाचणी सॉफ्टवेअर एकत्रीकरण आणि डिझाइन कार्यप्रदर्शन ऑप्टिमाइझ करण्यास अनुमती देते.
प्रोटोटाइप पीसीबी असेंब्ली अनेक क्षेत्रांमध्ये आवश्यक आहे:
ग्राहक इलेक्ट्रॉनिक्स:स्मार्टफोन, वेअरेबल आणि स्मार्ट होम डिव्हाइसेससाठी जलद पुनरावृत्ती.
ऑटोमोटिव्ह इलेक्ट्रॉनिक्स:चाचणी नियंत्रण मॉड्यूल, सेन्सर आणि प्रदर्शन युनिट.
वैद्यकीय उपकरणे:निदान आणि देखरेख उपकरणांची सुरक्षितता आणि विश्वासार्हता सुनिश्चित करणे.
औद्योगिक ऑटोमेशन:नियंत्रण सर्किट आणि IoT उपकरणे प्रमाणित करत आहे.
शेन्झेन फॅनवे टेक्नॉलॉजी कं, लिमिटेड या उद्योगांमधील ग्राहकांना विशिष्ट प्रकल्प आवश्यकता पूर्ण करण्यासाठी सानुकूल उपाय प्रदान करते.
प्रोटोटाइप PCB असेंब्ली हे नाविन्यपूर्ण कल्पनांना कार्यात्मक इलेक्ट्रॉनिक उत्पादनांमध्ये बदलण्यासाठी एक महत्त्वपूर्ण पाऊल आहे. व्यावसायिक असेंबली सेवांचा लाभ घेऊन, कंपन्या त्रुटी कमी करू शकतात, कार्यप्रदर्शन ऑप्टिमाइझ करू शकतात आणि त्यांचे उत्पादन विकास चक्र वेगवान करू शकतात.शेन्झेन फॅनवे टेक्नॉलॉजी कं, लिगुणवत्ता, अचूकता आणि विश्वासार्हता यावर लक्ष केंद्रित करून तज्ञ प्रोटोटाइप PCB असेंब्ली सेवा देते. त्यांच्या इलेक्ट्रॉनिक डिझाईन्सना पूर्णपणे कार्यक्षम प्रोटोटाइपमध्ये रूपांतरित करण्याचे उद्दिष्ट असलेल्या व्यवसायांसाठी,संपर्क करत आहेशेन्झेन फॅनवे टेक्नॉलॉजी कं, लिमिटेड ही यशाची पहिली पायरी आहे.
