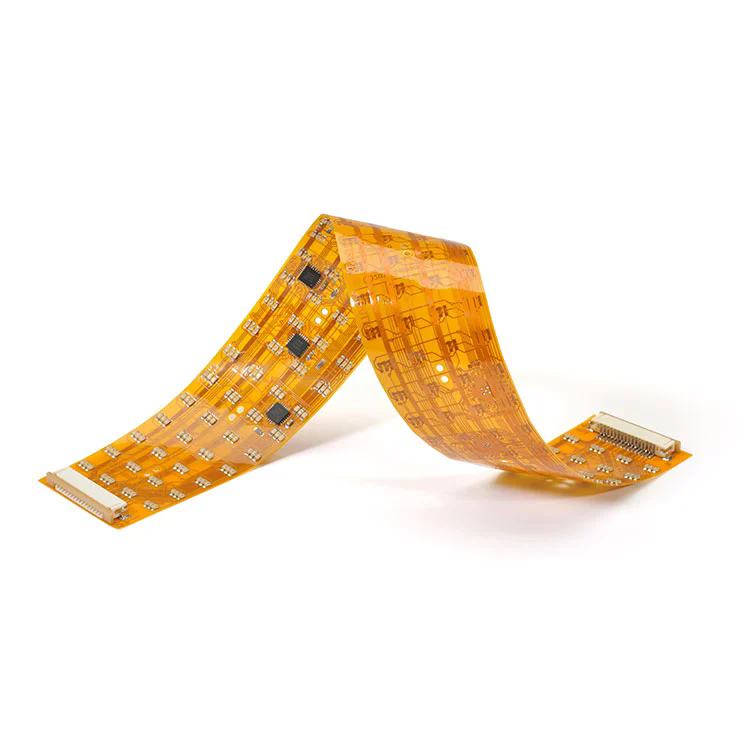

लवचिक मुद्रित सर्किट बोर्ड(एफपीसी पीसीबी) एक नावीन्यपूर्ण आहे ज्याने लवचिक, हलके आणि उच्च-घनता सर्किट कनेक्शन सक्षम करून आधुनिक इलेक्ट्रॉनिक्सच्या संरचनेचे आकार बदलले आहे. पारंपारिक कठोर पीसीबीच्या विपरीत, एफपीसी पीसीबी पॉलिमाइड (पीआय) किंवा पॉलिस्टर (पीईटी) सारख्या लवचिक बेस मटेरियलपासून बनविलेले आहेत, जे सर्किट तोडल्याशिवाय वाकलेले, फोल्ड किंवा पिळणे घेऊ शकतात. हे अद्वितीय वैशिष्ट्य डिझाइनर्सना लहान, पातळ आणि अधिक गतिशील उत्पादनांच्या संरचना प्राप्त करण्यास अनुमती देते.
एफपीसी पीसीबी मोठ्या प्रमाणात घालण्यायोग्य डिव्हाइस, वैद्यकीय उपकरणे, ऑटोमोटिव्ह सिस्टम, स्मार्टफोन आणि औद्योगिक नियंत्रण प्रणालीमध्ये वापरली जातात. त्यांची लवचिकता आणि उत्कृष्ट कार्यक्षमता त्यांना कॉम्पॅक्ट आणि मल्टीफंक्शनल इलेक्ट्रॉनिक्सच्या उत्क्रांतीसाठी एक गंभीर पाया बनवते.
एफपीसी पीसीबीच्या मुख्य वैशिष्ट्यांमध्ये हे समाविष्ट आहे:
लाइटवेट आणि पातळ: जाडी 0.1 मिमी इतकी कमी असू शकते, ज्यामुळे ती लघु -इलेक्ट्रॉनिक उपकरणांसाठी योग्य बनते.
उच्च विश्वसनीयता: लवचिक तांबे सर्किट्स वायरिंगच्या त्रुटी कमी करतात आणि एकूणच सिग्नलची अखंडता सुधारतात.
उष्णता आणि रासायनिक प्रतिकार: पॉलिमाइड सब्सट्रेट कठोर वातावरणात स्थिर कामगिरी सुनिश्चित करते.
उत्कृष्ट डायनॅमिक बेंडिंग क्षमता: जंगम किंवा फोल्डेबल भाग असलेल्या डिव्हाइससाठी योग्य.
थोडक्यात, एफपीसी पीसीबी इलेक्ट्रॉनिक इनोव्हेशनच्या पुढील पिढीद्वारे मागणी केलेल्या डिझाइन स्वातंत्र्यास समर्थन देणारी कार्यक्षमता, टिकाऊपणा आणि लवचिकतेचे परिपूर्ण मिश्रण सक्षम करते.
एफपीसी पीसीबीचे कार्यरत तत्त्व त्याच्या स्तरित संरचनेत आहे, जे प्रवाहकीय तांबे ट्रेस लवचिक इन्सुलेटिंग फिल्मवर मुद्रित करण्यास परवानगी देते. संरचनेत सामान्यत: असे असते:
बेस मटेरियल (सब्सट्रेट): पॉलिमाइड (पीआय) किंवा पीईटी फिल्म जो यांत्रिक लवचिकता आणि इन्सुलेशन प्रदान करतो.
चिकट थर: तांबे फॉइलला सब्सट्रेटवर बंधन घालते (चिकट किंवा चिकट-कमी प्रकार असू शकते).
तांबे फॉइल: वर्तमान प्रसारणासाठी वाहक स्तर.
कव्हरले फिल्म: सर्किटला पर्यावरणाच्या नुकसानीपासून संरक्षण देते आणि इन्सुलेशन प्रदान करते.
मजबुतीकरण स्तर (पर्यायी): कनेक्टर क्षेत्र किंवा माउंटिंग पॉईंट्स मजबूत करते.
खाली व्यावसायिक एफपीसी पीसीबी मॅन्युफॅक्चरिंगमध्ये सामान्यतः वापरल्या जाणार्‍या मुख्य तांत्रिक वैशिष्ट्यांचा सारांश देणारी तपशीलवार सारणी खाली आहे:
| पॅरामीटर | तपशील | वर्णन |
|---|---|---|
| बेस सामग्री | पॉलिमाइड (पीआय) / पाळीव प्राणी | लवचिक आणि उष्णता-प्रतिरोधक सब्सट्रेट सामग्री |
| तांबे जाडी | 1/3 औंस - 3 औंस | वर्तमान वाहून नेण्याची क्षमता निश्चित करते |
| थर मोजणी | 1 - 6 थर | सर्किट जटिलतेवर अवलंबून असते |
| किमान ओळ रुंदी / अंतर | 0.05 मिमी / 0.05 मिमी | सर्किट घनता सुस्पष्टता परिभाषित करते |
| पृष्ठभाग समाप्त | एनिग, ओएसपी, एचएएसएल, विसर्जन चांदी | सोल्डरिबिलिटी आणि गंज संरक्षण सुनिश्चित करते |
| वाकणे त्रिज्या | .50.5 मिमी | वाकणे दरम्यान लवचिकता आणि टिकाऊपणा दर्शवते |
| ऑपरेटिंग तापमान | -40 डिग्री सेल्सियस ते +150 डिग्री सेल्सियस | उच्च-तापमान वातावरणासाठी योग्य |
| सोल्डर मुखवटा | पिवळा, काळा, हिरवा, पारदर्शक | सौंदर्याचा आणि संरक्षणात्मक कोटिंग प्रदान करते |
| प्रतिबाधा नियंत्रण | ± 10% | सिग्नल ट्रान्समिशन स्थिरता राखते |
हे तांत्रिक पॅरामीटर्स एफपीसी पीसीबीच्या विद्युत कामगिरी, यांत्रिक टिकाऊपणा आणि उत्पादन एकत्रीकरण कार्यक्षमतेवर थेट परिणाम करतात. सामग्री आणि डिझाइनचे योग्य संयोजन अत्यंत यांत्रिक परिस्थितीतही स्थिर सिग्नल प्रसारण सुनिश्चित करते.
आधुनिक इलेक्ट्रॉनिक उपकरणांसाठी पीसीबी डिझाइनचा विचार करताना, एफपीसी पीसीबी कठोर बोर्डांच्या तुलनेत अतुलनीय अष्टपैलुत्व आणि विश्वसनीयता ऑफर करते. त्याच्या वाढत्या लोकप्रियतेमागील कारणे अभियांत्रिकी तीन प्रमुख फायद्यांवर आधारित आहेत:
एफपीसी पीसीबी जटिल डिव्हाइस भूमिती फिट करण्यासाठी बोर्ड वाकवून आणि फोल्डिंग करून अभियंत्यांना त्रिमितीय इंटरकनेक्शन तयार करण्यास सक्षम करते. हे वैशिष्ट्य स्पेस आवश्यकता लक्षणीय प्रमाणात कमी करते आणि स्मार्टफोन, कॅमेरे आणि वैद्यकीय वेअरेबल्समध्ये आवश्यक असलेल्या पातळ, फिकट आणि अधिक एर्गोनोमिक डिव्हाइसच्या डिझाइनची परवानगी देते.
कमी सोल्डर जोड आणि कनेक्टर्ससह, एफपीसी पीसीबी सैल कनेक्शन आणि सिग्नल हस्तक्षेपाचा धोका कमी करतात. ते कंपन करण्यासाठी अत्यंत प्रतिरोधक आहेत, जे त्यांना ऑटोमोटिव्ह आणि एरोस्पेस अनुप्रयोगांसाठी आदर्श बनतात जेथे सातत्यपूर्ण कामगिरी महत्त्वपूर्ण आहे.
तांबे ट्रेस आणि नियंत्रित प्रतिबाधा डिझाइनची एकसमानता उच्च वारंवारतेवर सिग्नलची अखंडता राखण्यास मदत करते. हे विशेषतः हाय-स्पीड कम्युनिकेशन सिस्टम, आयओटी मॉड्यूल आणि प्रगत सेन्सरमध्ये महत्त्वपूर्ण आहे.
असेंब्ली सुलभ करते आणि वायरिंग त्रुटी कमी करते.
उत्कृष्ट उष्णता अपव्यय कामगिरी ऑफर करते.
हलके आणि लघुकित इलेक्ट्रॉनिक असेंब्ली सक्षम करते.
उच्च उत्पन्न दरासह स्वयंचलित उत्पादनास समर्थन देते.
ग्राहक इलेक्ट्रॉनिक्स: स्मार्टफोन, टॅब्लेट, फोल्डेबल डिस्प्ले, कॅमेरे.
वैद्यकीय उपकरणे: पेसमेकर्स, डायग्नोस्टिक इमेजिंग सिस्टम, बायोसेन्सर.
ऑटोमोटिव्ह इलेक्ट्रॉनिक्स: इन्स्ट्रुमेंट पॅनेल, एलईडी लाइटिंग, एअरबॅग सिस्टम.
औद्योगिक ऑटोमेशन: कंट्रोल पॅनेल, रोबोटिक शस्त्रे आणि स्मार्ट सेन्सर.
या क्षमता एकत्रित करून, एफपीसी पीसीबी केवळ तांत्रिक घटक नसून आजच्या इलेक्ट्रॉनिक्स मॅन्युफॅक्चरिंगमध्ये उत्पादन नावीन्य आणि स्पर्धात्मकता परिभाषित करणारे एक रणनीतिक डिझाइन फायदा आहे.
स्थिर उत्पादन कार्यक्षमता आणि दीर्घकालीन विश्वसनीयता प्राप्त करण्यासाठी योग्य एफपीसी पीसीबी पुरवठादार निवडणे आवश्यक आहे. निर्मात्याचे मूल्यांकन करताना, खालील बाबींचा विचार करा:
आयामी अचूकता आणि सुसंगतता राखण्यासाठी निर्माता प्रगत लेसर ड्रिलिंग मशीन, प्रेसिजन एचिंग सिस्टम आणि स्वयंचलित ऑप्टिकल तपासणी (एओआय) सह सुसज्ज असल्याचे सुनिश्चित करा.
उच्च-गुणवत्तेच्या एफपीसी पीसीबी उच्च-शुद्धता तांबे फॉइलसह एकत्रित ड्युपॉन्ट ™ किंवा पॅनासोनिक ™ पॉलिमाइड फिल्म्स सारख्या प्रमाणित सामग्रीवर अवलंबून असतात. आयपीसी वर्ग 3 अनुपालन आणि आयएसओ 9001 प्रमाणपत्र यासारख्या कठोर गुणवत्ता नियंत्रण प्रक्रिया उत्पादन विश्वसनीयतेचे निर्देशक आहेत.
एका व्यावसायिक पुरवठादाराने संपूर्ण तांत्रिक सहाय्य दिले पाहिजे-प्रारंभिक-स्टेज सर्किट लेआउट डिझाइनपासून प्रतिबाधा सिम्युलेशन, प्रोटोटाइपिंग आणि मोठ्या प्रमाणात उत्पादन-अंतिम उत्पादन कार्यप्रदर्शन आणि खर्च आवश्यकता दोन्ही पूर्ण करते याची खात्री करुन.
विश्वसनीय एफपीसी पीसीबी अनेक चाचणी प्रक्रिया करतात, यासह:
ओपन/शॉर्ट डिटेक्शनसाठी इलेक्ट्रिकल टेस्टिंग (ई-चाचणी).
यांत्रिक सहनशक्तीची पुष्टी करण्यासाठी वाकणे आणि लवचिक चाचण्या.
पर्यावरणीय टिकाऊपणासाठी थर्मल शॉक आणि वृद्धत्व चाचण्या.
ट्रेस एकसारखेपणा आणि आसंजन गुणवत्तेसाठी सूक्ष्म तपासणी.
अनुभवी आणि प्रमाणित पुरवठादार निवडून, आपण उत्पादन जोखीम लक्षणीय प्रमाणात कमी करू शकता, विश्वासार्हता सुधारू शकता आणि टाइम-टू-मार्केट ऑप्टिमाइझ करू शकता.
Q1: एफपीसी पीसीबी आणि कठोर पीसीबीमध्ये काय फरक आहे?
ए 1: मुख्य फरक लवचिकता आणि संरचनेत आहे. एफपीसी पीसीबी पॉलिमाइड सारख्या लवचिक सामग्रीचा वापर करतात जे वाकणे आणि फोल्डिंगला परवानगी देतात, तर कठोर पीसीबी सॉलिड एफआर -4 सब्सट्रेट्सपासून बनविलेले असतात. एफपीसी पीसीबी कॉम्पॅक्ट किंवा हलविण्याच्या उपकरणांसाठी आदर्श आहेत, तर कठोर पीसीबी स्थिर आणि मोठ्या रचनांसाठी वापरले जातात.
Q2: एफपीसी पीसीबी उच्च-चालू अनुप्रयोग हाताळू शकतात?
ए 2: होय, योग्य तांबे जाडी आणि थर्मल मॅनेजमेंटसह, एफपीसी पीसीबी प्रभावीपणे उच्च प्रवाह हाताळू शकतात. प्रबलित तांबे असलेले मल्टी-लेयर एफपीसी ऑटोमोटिव्ह, पॉवर मॉड्यूल आणि औद्योगिक नियंत्रण प्रणालीमध्ये भारी भार टिकवून ठेवू शकतात.
अशा युगात जिथे लवचिकता, विश्वासार्हता आणि अचूकता तंत्रज्ञानाची प्रगती परिभाषित करते, एफपीसी पीसीबी पुढील पिढी इलेक्ट्रॉनिक उपकरणांना सामर्थ्य देण्यास न बदलण्यायोग्य भूमिका निभावतात. लाइटवेट स्ट्रक्चर, हाय-स्पीड परफॉरमन्स आणि डिझाइन अनुकूलता एकत्र करण्याची त्यांची क्षमता त्यांना विविध उद्योगांमध्ये नवकल्पना बनवते-ग्राहक इलेक्ट्रॉनिक्सपासून ते वैद्यकीय तंत्रज्ञानापर्यंत आणि त्याही पलीकडे.
वरफॅनवे, आम्ही सर्वात मागणी असलेल्या औद्योगिक मानकांची पूर्तता करणारे सानुकूल-इंजिनियर्ड एफपीसी पीसीबी सोल्यूशन्स प्रदान करण्यात तज्ज्ञ आहोत. प्रगत उत्पादन सुविधा, कठोर गुणवत्ता चाचणी आणि ग्राहकांच्या समाधानासाठी वचनबद्धतेसह, फॅनवे प्रत्येक लवचिक सर्किट पीक कार्यक्षमता आणि दीर्घकालीन टिकाऊपणा प्रदान करते याची खात्री देते.
आपण उच्च-कार्यक्षमता इलेक्ट्रॉनिक्स विकसित करीत असल्यास आणि विश्वासार्ह एफपीसी पीसीबी भागीदार शोधत असल्यास, अजिबात संकोच करू नकाआमच्याशी संपर्क साधाआज. आपल्या नाविन्यपूर्ण कल्पना जीवनात आणण्यासाठी फॅनवेची अभियांत्रिकी कार्यसंघ तज्ञ मार्गदर्शन, डिझाइन समर्थन आणि एक-स्टॉप उत्पादन सेवा प्रदान करेल.
-
