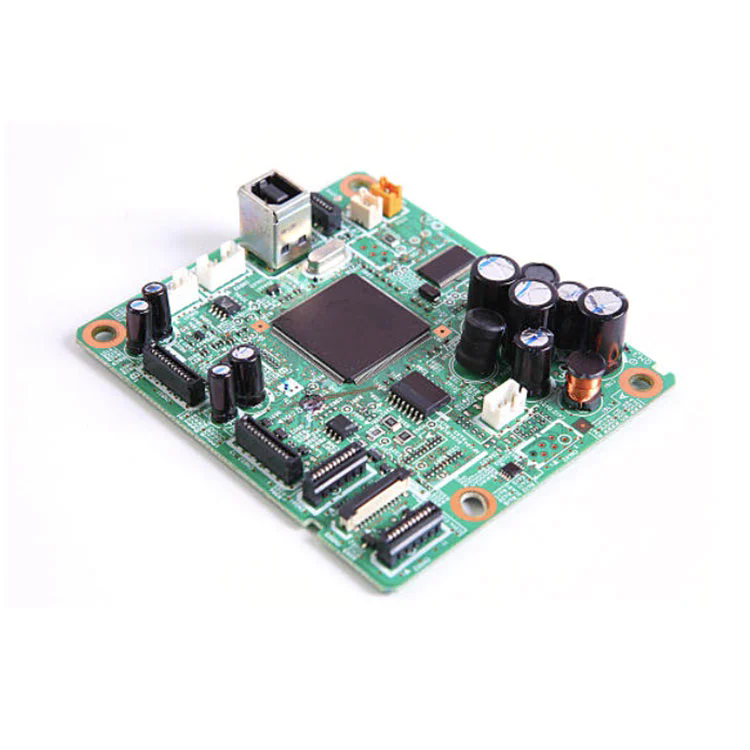

आजच्या वेगवान-विकसनशील इलेक्ट्रॉनिक्स जगात, एका, एकात्मिक समाधानामध्ये रिगीड, फ्लेक्स, रीगिड-फ्लेक्स-एकाधिक पीसीबी तंत्रज्ञानामध्ये मिसळण्याची क्षमता गंभीर बनली आहे.मिश्रित पीसीबी असेंब्लीप्रख्यात आहे कारण ते सक्षम करते:
कॉम्पॅक्ट, लाइटवेट डिझाइन: स्पेस-सेव्हिंग फॉर्म घटकांसाठी कठोर आणि लवचिक सब्सट्रेट्स विलीन करते.
सुधारित टिकाऊपणा आणि विश्वासार्हता: फ्लेक्स थर यांत्रिक तणाव शोषून घेतात, अपयश कमी करतात.
खर्च कार्यक्षमता: असेंब्ली चरण, सोर्सिंग आणि यादी कमी करण्यासाठी प्रक्रिया एकत्र करते.
सध्याचे Google शोध ट्रेंड “मिश्रित पीसीबी असेंब्ली सर्व्हिसेस,” “कठोर-फ्लेक्स पीसीबी असेंब्ली,” आणि “फ्लेक्स टू रिडीड पीसीबी एकत्रीकरण” यासारख्या अटींसाठी उच्च मागणी प्रकट करतात. या लेखाच्या मध्यभागी या लेखाची रचना करून - “आजच्या इलेक्ट्रॉनिक्ससाठी मिश्रित पीसीबी असेंब्ली अपरिहार्य काय आहे?” - आम्ही वापरकर्ता शोध हेतू आणि ट्रेंडिंग विषयांसह जवळून संरेखित करतो.
खाली मिश्रित पीसीबी असेंब्ली वैशिष्ट्यांचा तपशीलवार स्नॅपशॉट ऑफर करणारा एकत्रित विहंगावलोकन (टेबल फॉर्ममध्ये) आहे. हे आमची व्यावसायिकता आणि स्पष्टता दर्शवते.
| वैशिष्ट्य | तपशील / वर्णन |
|---|---|
| सब्सट्रेट प्रकार | कठोर एफआर -4 थर, पॉलिमाइड फ्लेक्स लेयर्स, कठोर-फ्लेक्स कॉन्फिगरेशन |
| थर मोजणी | 20 पर्यंत थर (कठोर + फ्लेक्सचे मिश्रण); ठराविक स्टॅक: कठोर 6-8 + फ्लेक्स 2-4 |
| किमान ट्रेस/जागा | कठोर: 4 मिल/4 मिल; फ्लेक्स: 3 मिल/3 मिली |
| प्रकार मार्गे | थ्रू-होल व्हियास (टीएचव्ही), मायक्रोव्हियास (व्यास ≥ 50 µ मी), दफन आणि आंधळे व्हायस |
| तांबे जाडी | 1 औंस (टिपिकल); उच्च-करंट फ्लेक्स विभागांसाठी 3 औंस जड तांबे |
| फ्लेक्स बेंड त्रिज्या | ≥ 10 × जाडी, मानक: 0.05 मिमी फ्लेक्स जाडीसाठी ≥ 0.5 मिमी बेंड त्रिज्या |
| सोल्डर मुखवटा | फ्लेक्स क्षेत्रासाठी लवचिक सोल्डर मास्क, एफआर -4 साठी कठोर मुखवटा; अखंड संक्रमण |
| असेंब्ली घटक | पृष्ठभाग-माउंट, थ्रू-होल, मिश्रित एसएमटी/टीएचटी घटक; फ्लेक्स झोनमध्ये स्टिफनर्सचा समावेश असू शकतो |
| औष्णिक व्यवस्थापन | हॉटस्पॉट क्षेत्रे व्यवस्थापित करण्यासाठी एम्बेडेड तांबे विमाने आणि थर्मल व्हियास |
| गुणवत्ता मानक | आयपीसी -6013 (फ्लेक्स), आयपीसी -6012 (कठोर), आयपीसी -6018 (कठोर-फ्लेक्स), आयपीसी-ए -600 वर्ग 2; आरओएचएस / पोहोच अनुपालन |
मिश्रित पीसीबी असेंब्लीचे नियोजन करताना सर्वात गंभीर डिझाइन आणि प्रक्रिया विचारात काय आहेत?
सामग्री सुसंगतता आणि स्टॅक-अप नियोजन
कठोर एफआर -4 आणि लवचिक पॉलिमाइड थरांमधील इंटरप्ले फ्लेक्स दरम्यान डीलेमिनेशन टाळण्यासाठी काळजीपूर्वक इंजिनियर करणे आवश्यक आहे. थर ओलांडून थर्मल एक्सपेंशन (सीटीई) चे गुणांक नियंत्रित करणे थर्मल चक्रांद्वारे दीर्घकालीन विश्वसनीयता सुनिश्चित करते.
फ्लेक्स झोनमध्ये ट्रेस आणि अखंडतेद्वारे
फ्लेक्स झोन कठोर सहिष्णुतेची मागणी करतात: वाकणे पासून थकवा प्रतिकार करण्यासाठी पातळ तांबे थर, नियंत्रित ट्रेस/स्पेस आणि डिझाइनद्वारे (उदा. भरलेले आणि प्लेटेड मायक्रोव्हियास) ऑप्टिमाइझ.
बेंड त्रिज्या, फ्लेक्स लाइफ आणि मेकॅनिकल स्ट्रेस
योग्य बेंड रेडिओ (≥ 10 × जाडी) निर्दिष्ट करणे आणि इच्छित गतिशील परिस्थितीत फ्लेक्स-लाइफ चाचणी करणे फ्लेक्स विभाग कार्यरत हालचाली सहन करते याची खात्री देते.
घटक असेंब्लीसाठी स्टिफनर एकत्रीकरण
तात्पुरते किंवा कायमस्वरुपी स्टिफनर्स (उदा. एफआर -4 पत्रके किंवा चिकट-बॅकड पॉलिमाइड) बहुतेक वेळा एसएमटी/टीएचटी असेंब्ली दरम्यान फ्लेक्स झोनवर कठोर समर्थनाची नक्कल करण्यासाठी वापरली जातात, अचूक प्लेसमेंट आणि सोल्डरिंग सुनिश्चित करतात, नंतर आवश्यक असल्यास काढले जातात.
थर्मल आणि सिग्नल रूटिंग
मिश्रित पीसीबी बर्‍याचदा उच्च-शक्ती किंवा आरएफ सर्किटरी एकत्र करतात. अ‍ॅरे आणि ग्राउंड प्लेनद्वारे योग्य थर्मल, काळजीपूर्वक लेयर असाइनमेंटसह जोडलेले, सिग्नल अखंडता आणि उष्णता अपव्यय राखणे.
उत्पादन आणि खर्च व्यापार बंद
संतुलित गुंतागुंत वि. व्यवहार्यता आणि खर्च-प्रभावीपणा सत्यापित करण्यासाठी लवकर डीएफएम (मॅन्युफॅक्चरिबिलिटीसाठी डिझाइन) पुनरावलोकने आवश्यक आहेत.
चाचणी आणि तपासणी क्षमता
मिश्रित डिझाइन मानक एओआय किंवा एक्स-रे मर्यादित करू शकतात; कनेक्टिव्हिटी आणि घटक प्लेसमेंटचे प्रमाणीकरण करण्यासाठी सानुकूल फिक्स्चर, फ्लेक्स-फ्रेंडली टेस्ट जिग्स किंवा फ्लाइंग प्रोब टेस्टिंगची आवश्यकता असू शकते.
प्रश्न 1: मिश्रित पीसीबी असेंब्ली कशासाठी वापरली जाते?
ए 1: हे कार्यरत आहे जेथे केवळ कठोर-समाधान कमी पडतात-जसे की घालण्यायोग्य, फोल्डेबल डिव्हाइस, वैद्यकीय रोपण, एरोस्पेस सेन्सर अ‍ॅरे-लवचिकता, कॉम्पॅक्टनेस आणि विश्वासार्हतेची मागणी करणारा कोणताही अनुप्रयोग.
Q2: आपण फ्लेक्स-रिगिड संक्रमणामध्ये विश्वसनीयता कशी सुनिश्चित करू शकता?
ए 2: काळजीपूर्वक स्टॅक-अप डिझाइन (सीटीई जुळणारे), नियंत्रित बेंड रेडिओ, इपॉक्सी किंवा संक्रमण झोनमध्ये चिकट बंधन, प्लेटिंगद्वारे योग्य आणि नक्कल यांत्रिक चक्र अंतर्गत चाचणी.
मिश्रित पीसीबी असेंब्ली आधुनिक इलेक्ट्रॉनिक्स डिझाइनच्या अग्रभागी आहे - कठोर आणि लवचिक तंत्रज्ञानाचे न जुळणारे एकत्रीकरण. कार्यक्षमता आणि खर्च व्यवहार्यता दोन्ही सुनिश्चित करण्यासाठी मुख्य म्हणजे सावध स्टॅक-अप नियोजन, ट्रेस/सुस्पष्टता, मेकॅनिकल फ्लेक्स टेस्टिंग, डीएफएम विश्लेषण आणि कठोर क्यूए.
योग्यरित्या पूर्ण केल्यावर - तज्ञांच्या डिझाइनचे नियम, मजबूत साहित्य आणि अचूक मॅन्युफॅक्चरिंग - सिक्स्ड पीसीबी असेंब्ली प्रगत घालण्यायोग्य, वैद्यकीय, एरोस्पेस, ऑटोमोटिव्ह आणि ग्राहक उपकरणांमध्ये नवीन उत्पादनांच्या संभाव्यतेस अनलॉक करते.
