लहान, वेगवान आणि अधिक शक्तिशाली इलेक्ट्रॉनिक उपकरणांकडे अथक प्रयत्नांमुळे मुद्रित सर्किट बोर्ड तंत्रज्ञानामध्ये महत्त्वपूर्ण नावीन्य आले आहे. हाय-डेन्सिटी इंटरकनेक्ट (HDI) PCBs हा आजच्या सर्वात प्रगत इलेक्ट्रॉनिक्सचा पाया बनला आहे—स्मार्टफोन आणि वेअरेबलपासून ते ऑटोमोटिव्ह सेफ्टी सिस्टम्स आणि मेडिकल इम्प्लांट्सपर्यंत. आम्ही काय बनवते ते तपासतोएचडीआय पीसीबीपारंपारिक बोर्डांपेक्षा वेगळे आहे, त्यात समाविष्ट असलेले प्रमुख तंत्रज्ञान आणि कसेफॅनवेच्या उत्पादन क्षमता या जटिल, उच्च-विश्वसनीयता बोर्डांच्या उत्पादनास समर्थन देतात. आम्ही आधुनिक HDI फॅब्रिकेशन परिभाषित करणारे डिझाइन विचार, सामग्री निवडी आणि गुणवत्ता मानके एक्सप्लोर करतो.
मुद्रित सर्किट बोर्ड जवळजवळ प्रत्येक इलेक्ट्रॉनिक उपकरणाचा पाया आहे. उपकरणे अधिक शक्तिशाली आणि अधिक कॉम्पॅक्ट झाल्यामुळे, PCBs वर ठेवलेल्या मागण्या नाटकीयरित्या वाढल्या आहेत. अनेक आधुनिक अनुप्रयोगांसाठी थ्रू-होल घटक आणि विस्तीर्ण ट्रेस असलेले मानक पीसीबी आता पुरेसे नाहीत. उच्च घटक घनता, वेगवान सिग्नल गती आणि कमी फॉर्म घटकांची आवश्यकता उच्च घनता इंटरकनेक्ट तंत्रज्ञानाचा अवलंब करण्यास प्रवृत्त करते.
एचडीआय पीसीबी बारीक रेषा आणि मोकळी जागा, लहान मार्ग आणि उच्च कनेक्शन पॅड घनतेच्या संयोजनाद्वारे प्रति युनिट क्षेत्रामध्ये वायरिंगची जास्त घनता प्राप्त करतात. हे बोर्ड लहान जागांमध्ये अधिक कार्यक्षमतेचे एकत्रीकरण सक्षम करतात—5G संप्रेषण पायाभूत सुविधांपासून ते वैद्यकीय निदान उपकरणे आणि वाहनांमधील प्रगत ड्रायव्हर सहाय्य प्रणालीपर्यंतच्या अनुप्रयोगांसाठी आवश्यक आहे.
फॅनवे तंत्रज्ञानPCB फॅब्रिकेशन, असेंब्ली आणि टेस्टिंगमध्ये 12 वर्षांपेक्षा जास्त अनुभव असलेले चीन-आधारित इलेक्ट्रॉनिक उत्पादन सेवा प्रदाता आहे. कंपनी पीसीबी लेआउट आणि डिझाइनपासून ते तयार उत्पादन वितरणापर्यंत एंड-टू-एंड सोल्यूशन्स ऑफर करते. हा लेख एचडीआय पीसीबी तंत्रज्ञान, त्यात समाविष्ट असलेल्या उत्पादन प्रक्रिया आणि फॅनवेला उच्च-घनता इंटरकनेक्ट सोल्यूशन्सची आवश्यकता असलेल्या ग्राहकांसाठी भागीदार बनविणाऱ्या क्षमतांबद्दल वस्तुनिष्ठ स्वरूप प्रदान करतो.

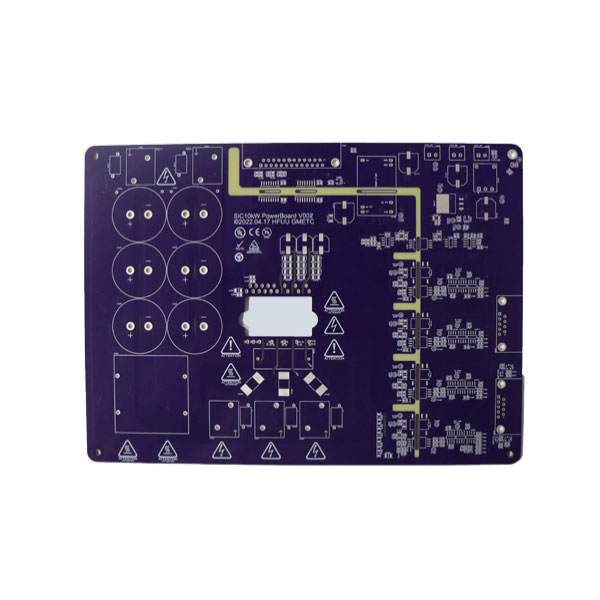

एचडीआय पीसीबी पारंपारिक पीसीबीपेक्षा अनेक प्रमुख वैशिष्ट्यांद्वारे वेगळे केले जातात जे उच्च घटक घनता आणि चांगले विद्युत कार्यप्रदर्शन सक्षम करतात.
HDI बोर्ड 2.5 mil (0.0635 mm) किंवा त्याहूनही कमी रुंदी आणि जागा शोधू शकतात. हे दिलेल्या क्षेत्रामध्ये अधिक राउटिंगला अनुमती देते, ज्यामुळे उच्च-पिन-काउंट घटक जसे की BGAs (बॉल ग्रिड ॲरे) एकापेक्षा जास्त स्तर किंवा मोठ्या आकाराच्या बोर्डांची आवश्यकता नसताना कनेक्ट करणे शक्य होते.
पारंपारिक थ्रू-होल व्हियाच्या विपरीत जे संपूर्ण बोर्डच्या जाडीतून जातात, मायक्रोव्हिया लहान-व्यास असतात-विशेषत: 150μm पेक्षा कमी-जो लगतच्या स्तरांना जोडतात. लहान आकार दिलेल्या क्षेत्रामध्ये अधिक वायसला अनुमती देतो आणि स्वतः द्वारे वापरण्यात येणारी जागा कमी करतो.
ब्लाइंड व्हिया संपूर्ण बोर्डमध्ये प्रवेश न करता बाह्य स्तराला आतील स्तराशी जोडतात. दफन केलेले मार्ग बाह्य पृष्ठभागावर न पोहोचता आतील थरांना जोडतात. हे प्रकारांद्वारे बाह्य स्तरांवर जागा न वापरता अधिक जटिल आंतरकनेक्शनसाठी अनुमती देतात.
तांब्याच्या थरांमधील इन्सुलेटिंग थर एचडीआय बोर्डमध्ये पातळ असतात, ज्यामुळे बोर्डची एकूण जाडी कमी होते आणि लहान सिग्नल मार्गांद्वारे सिग्नल अखंडता सुधारते.
ही वैशिष्ट्ये एकत्रितपणे बोर्ड आकारात लक्षणीय घट सक्षम करतात—कधीकधी पारंपारिक डिझाईन्सच्या तुलनेत ६०% पर्यंत—विद्युत कार्यक्षमतेची देखभाल किंवा सुधारणा करताना.
सर्व एचडीआय बोर्ड समान नाहीत. एचडीआय डिझाइनची जटिलता सामान्यत: बिल्ड-अप स्तरांच्या संख्येनुसार आणि त्यात समाविष्ट असलेल्या स्ट्रक्चर्सद्वारे वर्गीकृत केली जाते.
| वर्ग | रचना | गुंतागुंत | ठराविक अनुप्रयोग |
| HDI वर्ग 1 | 1+N+1 | कमी | मूलभूत ग्राहक इलेक्ट्रॉनिक्स, साधी उपकरणे |
| HDI वर्ग 2 | 2+N+2 | मध्यम | प्रगत ग्राहक इलेक्ट्रॉनिक्स, ऑटोमोटिव्ह इन्फोटेनमेंट |
| HDI वर्ग 3 | 3+N+3 | उच्च | उच्च-कार्यक्षमता साधने, 5G पायाभूत सुविधा, AI प्रणाली |
| HDI वर्ग 4 | 4+N+4 | अत्यंत उच्च | अत्याधुनिक अनुप्रयोग, सेमीकंडक्टर पॅकेजिंग |
स्ट्रक्चर नोटेशनमधील "N" कोर लेयर्सची संख्या दर्शवते. उच्च जटिलतेच्या बोर्डांना अधिक अत्याधुनिक उत्पादन प्रक्रिया आणि कडक प्रक्रिया नियंत्रण आवश्यक आहे.
फॅनवेएचडीआय पीसीबी आवश्यकतांच्या विस्तृत श्रेणीचे समर्थन करण्यासाठी उत्पादन क्षमता विकसित केली आहे. खालील सारणी उपलब्ध प्रमुख क्षमतांचा सारांश देते.
| क्षमता | श्रेणी |
| स्तर गणना | 1 - 108 स्तर |
| पूर्ण बोर्ड जाडी | 0.2 मिमी - 10.0 मिमी |
| कमाल पॅनेल आकार | 610 मिमी × 1200 मिमी |
| समाप्त तांबे जाडी | 0.5 औंस - 12 औंस |
| किमान रेषेची रुंदी / जागा | 2.5 दशलक्ष / 2.5 दशलक्ष |
| किमान समाप्त होल आकार | 0.1 मिमी |
| कमाल गुणोत्तर | २५:१ |
| प्रतिबाधा नियंत्रण सहिष्णुता | ±10% |
कंपनी HASL (LF), ENIG (विसर्जन गोल्ड), इमर्सन टिन, इमर्सन सिल्व्हर, OSP आणि गोल्ड फिंगर्ससह पृष्ठभागाच्या फिनिशची श्रेणी देखील देते, ज्यामुळे ग्राहकांना त्यांच्या विशिष्ट अनुप्रयोगासाठी आणि पर्यावरणीय आवश्यकतांसाठी योग्य फिनिश निवडता येते.
एचडीआय पीसीबी सामान्यत: अनुप्रयोगांमध्ये वापरले जातात जेथे विश्वासार्हता महत्त्वपूर्ण असते.फॅनवेआंतरराष्ट्रीय मानकांची पूर्तता करण्याची त्याची वचनबद्धता दर्शविणारी अनेक गुणवत्ता प्रमाणपत्रे राखते.
• ISO 9001:2015- गुणवत्ता व्यवस्थापन प्रणाली प्रमाणन.
• IATF 16949:2016- ऑटोमोटिव्ह उद्योग गुणवत्ता व्यवस्थापन मानक.
• ISO 13485:2016- वैद्यकीय उपकरण गुणवत्ता व्यवस्थापन प्रणाली प्रमाणन.
कंपनी IPC मानकांचे देखील पालन करते, ज्यात मुद्रित बोर्डांच्या स्वीकार्यतेसाठी IPC-A-600G आणि कठोर PCBs च्या कार्यक्षमतेसाठी IPC-6012 यांचा समावेश आहे. HDI PCB उत्पादन IPC क्लास 2 आणि क्लास 3 मानकांसाठी उपलब्ध आहे, क्लास 3 हे मिशन-क्रिटिकल ऍप्लिकेशन्ससाठी सर्वोच्च पातळीचे प्रतिनिधित्व करते.
पर्यावरणीय अनुपालनामध्ये UL सुरक्षा प्रमाणपत्र, घातक पदार्थ प्रतिबंधासाठी RoHS अनुपालन आणि REACH रासायनिक अनुपालन समाविष्ट आहे.
A: HDI PCBs मध्ये बारीक ट्रेस रुंदी (2.5 mil पर्यंत), लहान वियास (150μm पेक्षा कमी मायक्रोव्हिया) आणि उच्च कनेक्शन पॅड घनता वैशिष्ट्यीकृत आहे. ते मानक PCB च्या तुलनेत अधिक चांगल्या सिग्नल अखंडतेसह अधिक संक्षिप्त डिझाइन सक्षम करतात.
उ: मायक्रोव्हिया हे लहान-व्यासाचे वियास असतात, साधारणपणे 150μm पेक्षा कमी, जे लगतच्या थरांना जोडतात. त्यांचा लहान आकार उच्च राउटिंग घनतेसाठी परवानगी देतो आणि संरचनेद्वारे वापरण्यात येणारी जागा कमी करतो.
उ: फॅनवे 108 थरांपर्यंत HDI PCBs तयार करू शकते, जे डिझाइन आवश्यकता आणि सामग्री निवडीवर अवलंबून आहे.
उ: फॅनवेकडे ISO 9001:2015, IATF 16949:2016 आणि ISO 13485:2016 प्रमाणपत्रे आहेत. कंपनी IPC मानकांचे देखील पालन करते आणि UL, RoHS आणि REACH अनुपालन राखते.
A: उपलब्ध फिनिशमध्ये HASL (LF), ENIG (विसर्जन गोल्ड), विसर्जन टिन, इमर्शन सिल्व्हर, OSP आणि गोल्ड फिंगर्स यांचा समावेश आहे. निवड अनुप्रयोगाच्या सोल्डरिंग आवश्यकता आणि पर्यावरणीय परिस्थितीवर अवलंबून असते.
एचडीआय पीसीबीआधुनिक इलेक्ट्रॉनिक उपकरणांसाठी तंत्रज्ञान अत्यावश्यक झाले आहे ज्यांना लहान स्वरूपाच्या घटकांमध्ये उच्च कार्यक्षमता आवश्यक आहे. बारीकसारीक ट्रेस, मायक्रोव्हिया आणि प्रगत सामग्रीचे संयोजन पारंपारिक पीसीबी तंत्रज्ञानासह शक्य नसलेल्या डिझाइनला सक्षम करते.
फॅनवे 108 पर्यंत लेयर संख्या, किमान ट्रेस रुंदी 2.5 mil आणि हाय-फ्रिक्वेंसी आणि हाय-स्पीड सामग्रीच्या श्रेणीसाठी समर्थनासह HDI PCB उत्पादन क्षमतांचा एक व्यापक संच ऑफर करतो. कंपनीची गुणवत्ता प्रमाणपत्रे- ISO 9001, IATF 16949, आणि ISO 13485 सह- ऑटोमोटिव्ह, वैद्यकीय आणि इतर मागणी करणाऱ्या अनुप्रयोगांच्या गरजा पूर्ण करण्याची तिची वचनबद्धता प्रतिबिंबित करतात.
जलद प्रोटोटाइपिंग पर्याय आणि विनामूल्य DFM विश्लेषणासह, फॅनवे नवीन HDI डिझाइन विकसित करणाऱ्या ग्राहकांना व्यावहारिक समर्थन प्रदान करते. तुम्ही तुमच्या प्रकल्पासाठी विश्वासार्ह भागीदार शोधत असाल तर आम्ही तुम्हाला आमंत्रित करतोसंपर्कफॅनवेआज तांत्रिक कार्यसंघ आपल्या विशिष्ट आवश्यकतांनुसार डिझाइन मार्गदर्शन, सामग्री शिफारसी आणि स्पर्धात्मक किंमत प्रदान करू शकते. संभाषण सुरू करण्यासाठी कंपनीच्या वेबसाइट किंवा ईमेलद्वारे संपर्क साधा.
