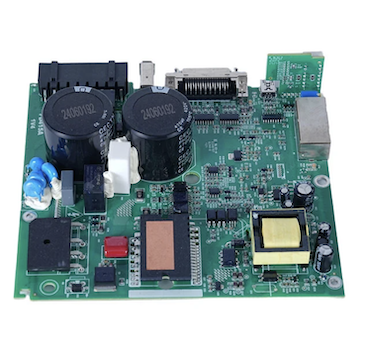

उच्च सुस्पष्टता मायक्रो बीजीए बॉल ग्रिड ॲरे पीसीबी असेंब्ली

फॅनवे द्वारे हाय प्रिसिजन मायक्रो बीजीए बॉल ग्रिड ॲरे पीसीबी असेंब्ली सर्व्हिस घटक बॉडी अंतर्गत विश्वसनीय सोल्डर जॉइंट्स प्राप्त करण्यासाठी अचूक प्लेसमेंट उपकरणे, नियंत्रित थर्मल प्रोफाइलिंग आणि 2D/3D एक्स-रे तपासणी एकत्र करते. प्लेसमेंट अचूकता 0.25 मिमी पर्यंत खाली असलेल्या फाइन-पिच BGA चे समर्थन करते, व्हॉईडिंग, वॉरपेज आणि हेड-इन-पिलो दोष टाळण्यासाठी कॅलिब्रेट केलेल्या रिफ्लो प्रोफाइलसह. BGA प्रिंटेड सर्किट बोर्ड्स मॅन्युफॅक्चरिंग सेवेमध्ये BGA राउटिंगसाठी PCB लेआउट ऑप्टिमायझेशन, अधिकृत पुरवठा साखळीद्वारे घटक सोर्सिंग आणि IPC-A-610 स्वीकृती निकषांविरुद्ध विधानसभेनंतरची तपासणी समाविष्ट आहे. घटक बदलणे किंवा अपग्रेड करणे आवश्यक असलेल्या बोर्डांसाठी, सेवा नियंत्रित थर्मल प्रोफाइल वापरून BGA काढणे, पॅड साफ करणे, रीबॉलिंग आणि रीअटॅचमेंट प्रदान करते.

बीजीए पीसीबी असेंब्ली म्हणजे काय?

BGA (बॉल ग्रिड ॲरे) PCB असेंब्ली ही पृष्ठभाग माउंट तंत्रज्ञानाचा वापर करून मुद्रित सर्किट बोर्डवर बॉल ग्रिड ॲरे घटक माउंट करण्याची प्रक्रिया आहे. परिमितीभोवती लीड्स असलेल्या पारंपारिक पॅकेजेसच्या विपरीत, BGA घटकांमध्ये उपकरणाच्या खालच्या बाजूस ग्रिडमध्ये सॉल्डर बॉल्सची व्यवस्था असते. असेंब्ली दरम्यान, BGA सोल्डर-पेस्ट केलेल्या पॅडवर ठेवला जातो आणि रिफ्लो ओव्हनमधून जातो, जेथे सोल्डर बॉल वितळतात आणि इलेक्ट्रिकल आणि मेकॅनिकल कनेक्शन तयार करतात. सांधे घटक शरीराच्या खाली लपलेले असल्यामुळे, मानक दृश्य तपासणी सोल्डर गुणवत्ता सत्यापित करू शकत नाही; एक्स-रे तपासणी आवश्यक आहे.

BGA पॅकेजचे प्रकार आणि वापर

BGA विधानसभा प्रक्रिया

हाय प्रिसिजन मायक्रो बीजीए बॉल ग्रिड ॲरे पीसीबी असेंब्ली प्रक्रिया संयुक्त विश्वासार्हता सुनिश्चित करण्यासाठी नियंत्रित क्रमाचे अनुसरण करते:

1. पीसीबी तयार करणे आणि सोल्डर पेस्ट अर्ज

पीसीबी पॅडवर स्टॅन्सिल वापरून सोल्डर पेस्ट छापली जाते. पेस्ट व्हॉल्यूम आणि संरेखन गंभीर आहेत; अपुरी पेस्ट उघडते, तर जास्त पेस्टमुळे ब्रिजिंग होते.

2. बीजीए प्लेसमेंट

BGA घटक सोल्डर-पेस्ट केलेल्या पॅडवर व्हिजन अलाइनमेंटसह स्वयंचलित पिक-अँड-प्लेस उपकरणे वापरून ठेवला जातो. प्रत्येक सोल्डर बॉल त्याच्या संबंधित पॅडशी संरेखित असल्याची खात्री करण्यासाठी प्लेसमेंट अचूकता मायक्रॉनमध्ये असणे आवश्यक आहे.

3. रिफ्लो सोल्डरिंग

एकत्रित केलेला बोर्ड नियंत्रित थर्मल प्रोफाइलसह रिफ्लो ओव्हनमधून जातो. प्रोफाइलमध्ये प्रीहीट, भिजवणे, रिफ्लो आणि कूलिंग टप्पे समाविष्ट आहेत, प्रत्येक विशिष्ट BGA पॅकेज आणि सोल्डर मिश्र धातु (SAC305 लीड-फ्री किंवा Sn63Pb37 eutectic) वर कॅलिब्रेट केलेले आहे. योग्य प्रोफाइलिंग व्हॉईडिंग, वॉरपेज आणि डोके-इन-पिलो दोष टाळते.

4. थंड आणि घनीकरण

सोल्डर सांधे घट्ट करण्यासाठी बोर्ड नियंत्रित दराने थंड केला जातो. जलद थंडीमुळे तणाव निर्माण होतो; मंद थंडीमुळे धान्याची वाढ होऊ शकते. शीतलक दर बोर्ड आणि घटक सामग्रीशी जुळतात.

5. तपासणी

बीजीए असेंब्लीसाठी एक्स-रे तपासणी अनिवार्य आहे कारण सांधे ऑप्टिकली लपलेले असतात. 2D एक्स-रे संयुक्त आकार आणि संरेखनासाठी टॉप-डाउन इमेजिंग प्रदान करते; 3D क्ष-किरण (CT) शून्य विश्लेषण आणि दोष शोधण्यासाठी क्रॉस-विभागीय दृश्ये प्रदान करते वोइडिंग टक्केवारी IPC-A-610 स्वीकृती निकषांनुसार मोजली जाते.

6. दुय्यम प्रक्रिया

आवश्यकतांनुसार, BGA असेंब्लीनंतर बोर्ड साफसफाई, कॉन्फॉर्मल कोटिंग किंवा फंक्शनल टेस्टिंगमधून जाऊ शकतात.

आम्ही गुणवत्तेचे नियंत्रण आणि तपासणी कशी करतो?

उच्च प्रिसिजन मायक्रो बीजीए बॉल ग्रिड ॲरे पीसीबी असेंब्ली अनन्य तपासणी आव्हाने सादर करते कारण सोल्डर सांधे लपलेले असतात. फॅनवे संयुक्त अखंडता सत्यापित करण्यासाठी एकाधिक तपासणी पद्धती वापरते:

एक्स-रे तपासणी (2D आणि 3D)

क्ष-किरण सर्व BGA सोल्डर जॉइंट्सचे नॉन-डिस्ट्रक्टिव्ह इमेजिंग प्रदान करते. चांगले सांधे संपूर्ण ॲरेमध्ये एकसमान आकारासह सातत्याने गोलाकार दिसतात. एक्स-रे व्हॉईड्स, ब्रिजिंग, ओपन, डोके-इन-पिलो दोष आणि अपुरे ओले शोधते. व्हॉईडिंग टक्केवारी मोजली जाते आणि IPC-A-610 स्वीकृती मर्यादांशी तुलना केली जाते.

स्वयंचलित ऑप्टिकल तपासणी (AOI)

AOI BGA बॉडीद्वारे पाहू शकत नाही, तरीही ते घटक संरेखन, समतलता आणि आसपासच्या सोल्डर जोडांची तपासणी करते. हे BGA ची उपस्थिती आणि योग्य अभिमुखता देखील सत्यापित करते.

इन-सर्किट चाचणी (ICT)

ICT BGA ची PCB शी इलेक्ट्रिकल कनेक्टिव्हिटी सत्यापित करते, शॉर्ट्स, ओपन आणि योग्य घटक मूल्ये तपासते.

कार्यात्मक चाचणी

बीजीए विनिर्देशनानुसार कार्य करते याची पुष्टी करण्यासाठी एकत्रित केलेल्या बोर्डची ऑपरेटिंग परिस्थितींमध्ये चाचणी केली जाते.

बीजीए रीवर्क आणि रीबॉलिंग

जेव्हा हाय प्रिसिजन मायक्रो BGA बॉल ग्रिड ॲरे PCB असेंब्लीचा घटक सदोष असतो किंवा त्याला बदलण्याची आवश्यकता असते तेव्हा BGA रीवर्क विशेष उपकरणे आणि नियंत्रित थर्मल प्रोफाइल वापरून केले जाते. प्रक्रियेमध्ये हे समाविष्ट आहे:

1. घटक काढून टाकणे: वारिंग टाळण्यासाठी बोर्ड खालून प्रीहीट केला जातो. सोल्डर बॉल्स वितळण्यासाठी टॉप हीटर स्थानिक थर्मल प्रोफाइल लागू करतो. एकदा सोल्डर वितळल्यानंतर व्हॅक्यूम पिकअप ट्यूब घटक उचलते. पॅडचे नुकसान टाळण्यासाठी घटकाला जबरदस्ती करणे किंवा गळ घालणे टाळले जाते.

2. पॅड साफ करणे- डिसोल्डरिंग वेणी आणि फ्लक्स वापरून पीसीबी पॅडमधून अवशिष्ट सोल्डर काढले जाते. पॅड साफ केले जातात आणि नुकसानीची तपासणी केली जाते.

3. रिबॉलिंग- पुन्हा वापरल्या जाणाऱ्या घटकांसाठी, जुने सोल्डर बॉल काढून टाकले जातात आणि रीबॉलिंग स्टॅन्सिल आणि रिफ्लो वापरून नवीन सोल्डर गोलाकार जोडले जातात. घटक फ्लक्स केला जातो, स्टॅन्सिलसह संरेखित केला जातो आणि नवीन गोलाकार जोडण्यासाठी गरम केला जातो.

3. घटक बदलणे- रिबॉल केलेले किंवा नवीन घटक PCB पॅडशी संरेखित केले जातात आणि नियंत्रित थर्मल प्रोफाइल वापरून रीफ्लो केले जातात.

4. पोस्ट-पुनर्वर्क तपासणी- क्ष-किरण तपासणी पुष्टी करते की पुनर्कार्य यशस्वी झाले आणि नवीन सांधे स्वीकृती निकष पूर्ण करतात.

अर्ज

उच्च I/O घनता, सिग्नल अखंडता आणि थर्मल कार्यप्रदर्शन आवश्यक असलेल्या अनुप्रयोगांसाठी उच्च अचूक मायक्रो BGA बॉल ग्रिड ॲरे PCB असेंब्ली आवश्यक आहे:

एआय आणि उच्च-कार्यक्षमता संगणन: GPUs, AI प्रवेगक आणि सर्व्हर प्रोसेसर हजारो कनेक्शनसह मोठे FCBGA पॅकेज वापरतात.

दूरसंचार: 5G बेसबँड चिप्स, नेटवर्क प्रोसेसर आणि स्विचिंग ASIC ला हाय-स्पीड डेटा ट्रान्समिशनसाठी फाइन-पिच BGA आवश्यक आहे.

वैद्यकीय उपकरणे: डायग्नोस्टिक इमेजिंग उपकरणे, रुग्ण मॉनिटर्स आणि पोर्टेबल वैद्यकीय उपकरणे कॉम्पॅक्ट, विश्वासार्ह इलेक्ट्रॉनिक्ससाठी BGA वापरतात.

औद्योगिक नियंत्रण: पीएलसी, मोटर ड्राइव्ह आणि ऑटोमेशन कंट्रोलर प्रक्रिया आणि संप्रेषण कार्यांसाठी BGA वापरतात.

ग्राहक इलेक्ट्रॉनिक्स: स्मार्टफोन, टॅब्लेट आणि वेअरेबल जागा-प्रतिबंधित डिझाइनसाठी मायक्रो BGA वापरतात.

बीजीए पीसीबी असेंब्लीसाठी फॅनवे का?

अचूक प्लेसमेंट क्षमता

फॅनवेचे प्लेसमेंट उपकरणे 0.25 मिमी पर्यंत बारीक-पिच BGA ला समर्थन देतात, प्रत्येक सोल्डर बॉल त्याच्या पॅडशी संरेखित होईल याची खात्री करून दृष्टी संरेखनसह. स्वयंचलित कॅलिब्रेशन आणि रिअल-टाइम फीडबॅकद्वारे प्लेसमेंटची अचूकता राखली जाते.

नियंत्रित रीफ्लो प्रोफाइलिंग

मल्टी-झोन तापमान नियंत्रणासह रिफ्लो ओव्हन विविध BGA पॅकेज प्रकार आणि सोल्डर मिश्र धातुंसाठी अचूक थर्मल प्रोफाइल सक्षम करतात. व्हॉईडिंग आणि वॉरपेज टाळण्यासाठी प्रत्येक असेंब्लीसाठी प्रोफाइल विकसित आणि प्रमाणित केले जातात.

एक्स-रे तपासणी

2D आणि 3D एक्स-रे तपासणी प्रणाली प्रत्येक बोर्डवरील प्रत्येक BGA साठी संयुक्त गुणवत्ता सत्यापित करतात. व्हॉईडिंग टक्केवारी मोजली जाते आणि दस्तऐवजीकरण केली जाते.

BGA रीवर्क आणि रीबॉलिंग

फॅनवे स्प्लिट-व्हिजन ऑप्टिक्स आणि नियंत्रित थर्मल प्रोफाइलसह समर्पित रीवर्क स्टेशन वापरून BGA काढणे, पॅड साफ करणे, रीबॉलिंग आणि बदली सेवा प्रदान करते. IPC-7711/7721 मानकांनुसार पुनर्कार्य केले जाते.

एंड-टू-एंड सेवा

पीसीबी लेआउट ऑप्टिमायझेशन पासून BGA रूटिंगसाठी घटक सोर्सिंग, असेंब्ली, तपासणी आणि रीवर्कद्वारे, फॅनवे संपर्काच्या एकाच बिंदूद्वारे संपूर्ण BGA PCB असेंब्ली सेवा प्रदान करते.

प्रमाणपत्रे

Fanway कडे ISO9001, ISO13485, आणि IATF16949 प्रमाणपत्रे आहेत, ज्यामध्ये असेंबली प्रक्रिया IPC-A-610 आणि IPC-7095 मानकांशी सुसंगत आहेत.

सामान्य FAQ

प्रश्न: फॅनवे एकत्रित करू शकणारी किमान BGA पिच किती आहे?
A: फॅनवे BGA असेंबलीला 0.25mm पिचपर्यंत सपोर्ट करते. मानक खेळपट्ट्यांमध्ये 1.0mm, 0.8mm, 0.65mm, 0.5mm आणि 0.4mm समाविष्ट आहे.

प्रश्न: बीजीए असेंब्लीमध्ये कोणती तपासणी केली जाते?
A: सर्व BGA असेंब्लीसाठी एक्स-रे तपासणी (2D आणि 3D) अनिवार्य आहे. IPC-A-610 निकषांनुसार व्हॉईडिंग टक्केवारी मोजली जाते. आवश्यकतेनुसार AOI, ICT आणि कार्यात्मक चाचणी देखील केली जाते.

प्रश्न: फॅनवे अयशस्वी झालेले बीजीए पुन्हा काम करू शकते?
उ: होय. फॅनवे नियंत्रित थर्मल प्रोफाइलसह समर्पित रीवर्क स्टेशन वापरून BGA काढणे, पॅड साफ करणे, रीबॉलिंग आणि बदलणे प्रदान करते. IPC-7711/7721 मानकांनुसार पुनर्कार्य केले जाते.

प्रश्न: बीजीए पीसीबी असेंब्लीसाठी विशिष्ट लीड टाइम काय आहे?
A: प्रोटोटाइप बीजीए असेंब्ली सामान्यत: 5 ते 7 कामकाजाच्या दिवसांत पाठविली जाते. व्हॉल्यूम ऑर्डर घटक उपलब्धता आणि बोर्ड जटिलतेवर आधारित शेड्यूल केले जातात.

प्रश्न: फॅनवे कोणत्या बीजीए पॅकेज प्रकारांना समर्थन देते?
उ: फॅनवे PBGA, CBGA, FCBGA, आणि मायक्रो BGA पॅकेजेसचे समर्थन करते. सत्यता सुनिश्चित करण्यासाठी अधिकृत पुरवठा साखळीद्वारे घटक सोर्सिंग हाताळले जाते.
