आजच्या इलेक्ट्रॉनिक्स उद्योगात, उच्च-कार्यक्षमता आणि टिकाऊ मुद्रित सर्किट बोर्ड (पीसीबी) ची मागणी वेगाने वाढत आहे.भारी तांबे पीसीबीएस, जाड कॉपर पीसीबी म्हणून देखील ओळखले जाते, अशा उद्योगांसाठी एक प्राधान्य समाधान बनले आहे ज्यांना उच्च वर्तमान क्षमता, उत्कृष्ट थर्मल व्यवस्थापन आणि अत्यंत परिस्थितीत वर्धित विश्वसनीयता आवश्यक आहे. ऑटोमोटिव्ह पॉवर सिस्टमपासून ते नूतनीकरणयोग्य उर्जा उपकरणांपर्यंत, हे बोर्ड आधुनिक इलेक्ट्रॉनिक्समध्ये महत्त्वपूर्ण भूमिका बजावत आहेत.

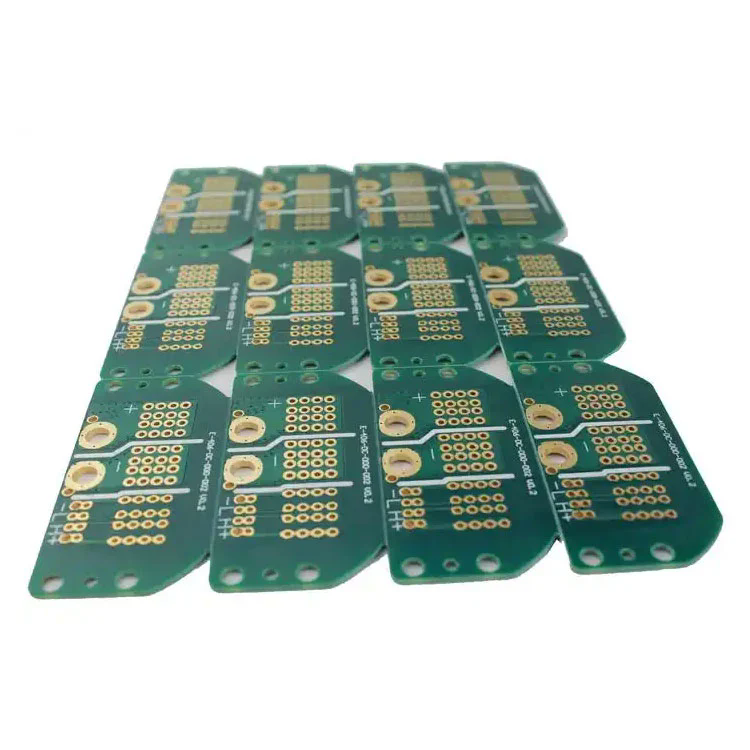

एक जड कॉपर पीसीबी हा एक प्रकारचा मुद्रित सर्किट बोर्ड आहे ज्यामध्ये 3 औंस/फूट ते 20 औंस/फूट किंवा त्याहून अधिक जाडी असलेल्या तांबे कंडक्टर असतात. मानक पीसीबीच्या विपरीत, जे सामान्यत: 1 औंस/एफटी किंवा तांबे थर वापरतात, हेवी कॉपर पीसीबी लक्षणीय उच्च वर्तमान भार हाताळण्यासाठी आणि अत्यंत थर्मल तणावाचा प्रतिकार करण्यासाठी डिझाइन केलेले आहेत.
उच्च वर्तमान वाहून नेण्याची क्षमता - दाट तांबे थर सर्किटला जास्त ताप न घेता किंवा नुकसान न करता पीसीबीला उच्च प्रवाह हाताळण्यास सक्षम करतात.
सुधारित थर्मल मॅनेजमेंट - हेवी कॉपर पीसीबी अधिक प्रभावीपणे उष्णता नष्ट करतात, ज्यामुळे पॉवर डेन्सिटी जास्त असेल अशा अनुप्रयोगांसाठी ते आदर्श बनतात.
वर्धित यांत्रिक सामर्थ्य - दाट तांबे प्लेटिंग कठोरपणा आणि टिकाऊपणा जोडते, ज्यामुळे बोर्डला कठोर ऑपरेटिंग वातावरणाचा सामना करण्यास अनुमती मिळते.
कॉम्पॅक्ट डिझाइन शक्यता-डिझाइनर उच्च-चालू आणि कमी-चालू सर्किट समान बोर्डवर समाकलित करू शकतात, एकूण आकार आणि वजन कमी करतात.
अधिक विश्वासार्हता-उच्च भारांखाली सर्किट अपयशाच्या कमी जोखमीसह, हे बोर्ड मिशन-क्रिटिकल applications प्लिकेशन्ससाठी योग्य आहेत.
हेवी कॉपर पीसीबी विशेषत: पॉवर इलेक्ट्रॉनिक्स, ऑटोमोटिव्ह सिस्टम, औद्योगिक उपकरणे, नूतनीकरणयोग्य उर्जा सोल्यूशन्स आणि एरोस्पेस तंत्रज्ञानामध्ये महत्त्वपूर्ण आहेत. तांबे जाडी वाढवून, अभियंते कार्यक्षम चालू प्रवाह सुनिश्चित करू शकतात आणि थर्मल-संबंधित अपयशाची शक्यता कमी करू शकतात, ज्यामुळे या बोर्डांना आधुनिक इलेक्ट्रॉनिक्सची आवश्यकता बनते.
भारी तांबे पीसीबी निवडताना, तांत्रिक वैशिष्ट्ये आपल्या अनुप्रयोगासाठी कार्यक्षमता आणि योग्यता निश्चित करण्यात महत्त्वपूर्ण भूमिका बजावतात. खाली आमच्या जड कॉपर पीसीबीच्या विशिष्ट वैशिष्ट्यांचा सारांश देणारी एक विस्तृत सारणी आहे:
| तपशील | तपशील |
|---|---|
| तांबे जाडी | 3 औंस/फूट ते 20 औंस/फूट (सानुकूलित) |
| थर मोजणी | 1 ते 32 थर |
| बेस सामग्री | एफआर 4, रॉजर्स, पॉलिमाइड, मेटल कोअर |
| बोर्डची जाडी | 0.8 मिमी ते 6.0 मिमी |
| पृष्ठभाग समाप्त | HASL, एकमताने, ओएसपी, विसर्जन चांदी, एनेपीग |
| सोल्डर मुखवटा | हिरवा, निळा, लाल, काळा, पांढरा |
| किमान ट्रेस रुंदी | 3 मिली |
| किमान अंतर | 3 मिली |
| औष्णिक चालकता | उष्णता नष्ट होण्याकरिता उच्च, अनुकूलित |
| ऑपरेटिंग तापमान | -55 डिग्री सेल्सियस ते +150 डिग्री सेल्सियस |
| अनुप्रयोग | पॉवर इलेक्ट्रॉनिक्स, ऑटोमोटिव्ह, एरोस्पेस, औद्योगिक यंत्रसामग्री, सौर इन्व्हर्टर |
योग्य वैशिष्ट्ये निवडून, अभियंते उच्च-वर्तमान, उच्च-तापमान किंवा उच्च-विश्वासार्हता वातावरणासाठी पीसीबीला अनुकूलित करू शकतात. उदाहरणार्थ, पॉवर कन्व्हर्टर आणि इलेक्ट्रिक वाहन नियंत्रकांना 8 औंसपेक्षा जास्त तांबे जाडी असलेले बोर्ड आवश्यक आहेत, तर औद्योगिक मोटर ड्रायव्हर्सना आणखी उच्च क्षमतांची आवश्यकता असू शकते.
तांबेच्या जाडीमुळे वाढीव तांबे पीसीबीची उत्पादन प्रक्रिया प्रमाणित पीसीबीपेक्षा लक्षणीय भिन्न आहे. टिकाऊपणा आणि अचूकता सुनिश्चित करण्यासाठी विशेष तंत्र वापरले जातात.
प्रक्रिया एफआर 4 किंवा मेटल-कोर सब्सट्रेट्स सारख्या उच्च-गुणवत्तेच्या लॅमिनेट्स निवडण्यापासून सुरू होते. निवडलेल्या सामग्रीने अत्यंत उष्णता आणि यांत्रिक तणावाचा प्रतिकार करणे आवश्यक आहे.
मानक पीसीबी साध्या एचिंग प्रक्रियेचा वापर करतात, परंतु हेवी कॉपर पीसीबीला अंडरकट न करता अचूक कंडक्टर आकार सुनिश्चित करण्यासाठी विभेदक एचिंगची आवश्यकता असते. जाड तांबे ट्रेसची अखंडता राखण्यासाठी हे महत्त्वपूर्ण आहे.
प्लेटिंग तंत्रज्ञानाचा वापर पृष्ठभागावर आणि व्हियासमध्ये दोन्ही तांबे जाडी तयार करण्यासाठी केला जातो. थ्रू-होल प्लेटिंग थर दरम्यान वर्तमान प्रवाह वाढवते आणि जास्त तापविण्यास प्रतिबंधित करते.
एकाधिक तांबे थर उच्च तापमान आणि दबाव अंतर्गत लॅमिनेटेड असतात. विशिष्ट राळ सिस्टमचा वापर विकृती रोखण्यासाठी आणि स्ट्रक्चरल अखंडता राखण्यासाठी केला जातो.
तांबे ट्रेसचे संरक्षण करण्यासाठी उच्च-तापमान सोल्डर मुखवटे लागू केले जातात. सोल्डरिबिलिटी आणि गंज प्रतिकार सुधारण्यासाठी एएनआयजी किंवा एचएएसएल सारख्या पृष्ठभागाची समाप्ती जोडली जाते.
प्रत्येक बोर्डात कठोर उद्योग मानकांची पूर्तता करण्यासाठी इलेक्ट्रिकल टेस्टिंग, थर्मल सायकलिंग चाचण्या आणि विश्वसनीयता तपासणी केली जाते.
ही अत्यंत नियंत्रित प्रक्रिया हे सुनिश्चित करते की भारी तांबे पीसीबी अपवादात्मक कामगिरी, टिकाऊपणा आणि सुरक्षितता वितरीत करतात, ज्यामुळे ते मिशन-क्रिटिकल अनुप्रयोगांसाठी योग्य आहेत.
उच्च शक्ती, अत्यंत तापमान आणि विश्वासार्हता महत्त्वपूर्ण अशा उद्योगांमध्ये भारी तांबे पीसीबी मोठ्या प्रमाणात स्वीकारले जातात.
इन्व्हर्टर, रेक्टिफायर्स आणि पॉवर कन्व्हर्टरमध्ये वापरले जाणारे हे बोर्ड कार्यक्षमतेशी तडजोड न करता उच्च प्रवाह हाताळतात.
इलेक्ट्रिक वाहन नियंत्रक, बॅटरी मॅनेजमेंट सिस्टम आणि एलईडी हेडलाइट्स थर्मल कार्यक्षमता आणि दीर्घकालीन टिकाऊपणासाठी जड कॉपर पीसीबीवर अवलंबून असतात.
हेवी-ड्यूटी मोटर्स, रोबोटिक सिस्टम आणि फॅक्टरी ऑटोमेशन मशीनरीला पीसीबी आवश्यक असतात जे सतत उच्च प्रवाह आणि तापमानाचा प्रतिकार करतात.
चढउतार भार कार्यक्षमतेने व्यवस्थापित करण्यासाठी सौर इन्व्हर्टर, पवन टर्बाइन्स आणि एनर्जी स्टोरेज सिस्टम हेवी कॉपर पीसीबीवर अवलंबून असतात.
मिशन-क्रिटिकल वातावरणात, विश्वसनीयता न बोलता आहे. जड कॉपर पीसीबी अत्यंत तणाव परिस्थितीत स्थिर कामगिरी प्रदान करतात.
उत्तरः एक मानक पीसीबी सामान्यत: तांबे जाडी 1 औंस/फूट पर्यंत वापरते, तर एक जड कॉपर पीसीबी 3 औंस/फूट ते 20 औंस/फूट किंवा त्याहून अधिक असते. जाड तांबे जड कॉपर पीसीबीला उच्च प्रवाह वाहून नेण्यास, उष्णता अपव्यय सुधारण्यास आणि अत्यंत यांत्रिक तणाव हाताळण्यास परवानगी देते, ज्यामुळे त्यांना उच्च-शक्ती अनुप्रयोगांसाठी आदर्श बनते.
उत्तरः तांबेची जाडी आपल्या वर्तमान लोड, ऑपरेटिंग तापमान आणि डिझाइनच्या अडचणींवर अवलंबून असते. उदाहरणार्थ:
3 ए च्या खाली अनुप्रयोग 1 ओझेड तांबे वापरू शकतात.
3 ए - 10 ए दरम्यानच्या अनुप्रयोगांना सामान्यत: 2 औंस ते 4 ओझेड तांबे आवश्यक असतात.
10 ए च्या वरील उच्च-शक्ती प्रणाली बर्‍याचदा 8 औंस किंवा जाड तांब्याची मागणी करतात.
अनुभवी पीसीबी निर्मात्याशी सल्लामसलत आपल्या प्रकल्पाच्या गरजेसाठी इष्टतम तांबे जाडी सुनिश्चित करते.
अशा युगात जेथे इलेक्ट्रॉनिक्स अधिक शक्तिशाली, विश्वासार्ह आणि कार्यक्षम असणे आवश्यक आहे, भारी तांबे पीसीबी न जुळणारे फायदे प्रदान करतात. ते ऑटोमोटिव्ह, नूतनीकरणयोग्य ऊर्जा, औद्योगिक ऑटोमेशन आणि एरोस्पेस सारख्या उद्योगांमध्ये उत्कृष्ट वर्तमान वाहून नेण्याची क्षमता, अपवादात्मक थर्मल व्यवस्थापन आणि दीर्घकाळ टिकणारी टिकाऊपणा वितरीत करतात.
वरफॅनवे, आम्ही आपल्या प्रोजेक्टच्या अचूक वैशिष्ट्यांनुसार उच्च-गुणवत्तेचे हेवी कॉपर पीसीबी तयार करण्यात तज्ज्ञ आहोत. प्रगत उत्पादन क्षमता आणि कठोर गुणवत्ता नियंत्रणासह, आम्ही आपल्या उच्च-शक्ती अनुप्रयोगांसाठी इष्टतम कामगिरी सुनिश्चित करतो.
आपण टिकाऊ, कार्यक्षम आणि खर्च-प्रभावी भारी तांबे पीसीबी सोल्यूशन्स वितरित करण्यासाठी विश्वासू जोडीदार शोधत असाल तर,आमच्याशी संपर्क साधा आपल्या आवश्यकतांवर चर्चा करण्यासाठी.
