FR4 पीसीबीइलेक्ट्रॉनिक्स उद्योगात सर्वाधिक वापरल्या जाणाऱ्या मुद्रित सर्किट बोर्ड सब्सट्रेट्सपैकी एक आहे. या सर्वसमावेशक लेखात, आम्ही FR4 PCB चा अर्थ काय आहे, ते कसे तयार केले जाते, ते कोठे लागू केले जाते आणि आधुनिक इलेक्ट्रॉनिक्स डिझाइन आणि उत्पादनासाठी ते एक कोनशिला सामग्री का राहते याचा शोध घेत आहोत.
हा लेख FR4 PCB चा अर्थ, त्याचे गुणधर्म, उत्पादन प्रक्रिया, फायदे, मर्यादा, वास्तविक-जागतिक अनुप्रयोग आणि पर्यायी PCB सामग्रीशी तुलना स्पष्ट करतो. हे अभियंते, छंद, खरेदीदार आणि तंत्रज्ञान उत्साही लोकांसाठी व्यावहारिक अंतर्दृष्टी प्रदान करते. तुम्हाला FR4 PCBs शी संबंधित सामान्य प्रश्नांची उत्तरे देणारा तपशीलवार FAQ विभाग देखील मिळेल.

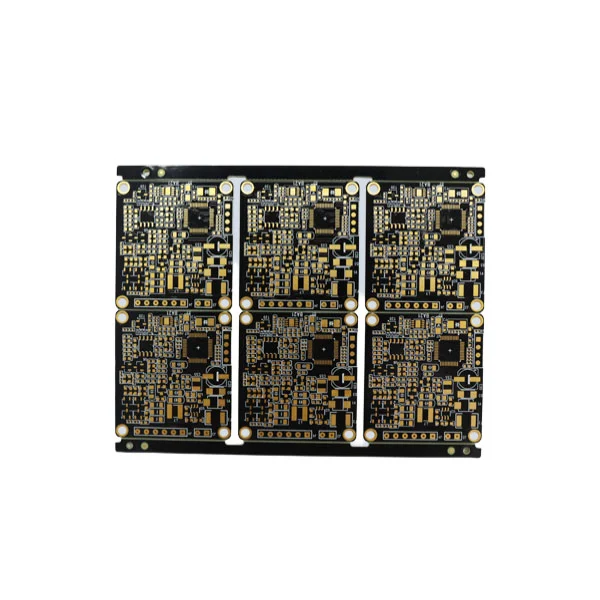

अFR4 पीसीबीवापरत असलेल्या मुद्रित सर्किट बोर्डचा संदर्भ देतेFR4मूळ सामग्री म्हणून. FR4 चा अर्थ “फ्लेम रिटार्डंट 4” आहे, जो फायबरग्लास प्रबलित इपॉक्सी लॅमिनेट सामग्रीसाठी नियुक्त केलेला दर्जा पदनाम आहे. मजबूत यांत्रिक सामर्थ्य, उत्कृष्ट विद्युत इन्सुलेशन आणि विस्तृत तापमान श्रेणीमध्ये कार्य करण्याची क्षमता यामुळे बहुतेक इलेक्ट्रॉनिक्समध्ये वापरला जाणारा हा वास्तविक मानक सब्सट्रेट आहे.
“PCB” या शब्दाचा अर्थ असा प्लॅटफॉर्म आहे जो इलेक्ट्रॉनिक घटकांना कोरलेल्या कॉपर सर्किटरी आणि प्लेटेड-थ्रू होलद्वारे एकमेकांशी जोडतो. FR4 सह एकत्रित केल्यावर, ते एक टिकाऊ आणि विश्वासार्ह बोर्ड बनवते जे कमी किमतीच्या ग्राहक इलेक्ट्रॉनिक्सपासून औद्योगिक नियंत्रण प्रणालीपर्यंत सर्व गोष्टींसाठी योग्य आहे.
FR4 पीसीबी निर्मितीमध्ये सातत्य आणि गुणवत्ता सुनिश्चित करण्यासाठी अनेक अचूक पायऱ्यांचा समावेश होतो. मूलभूत घटकांमध्ये तांबे फॉइल, FR4 लॅमिनेट शीट्स आणि प्रक्रियांची मालिका समाविष्ट आहे जी कच्च्या मालाचे कार्यात्मक सर्किट बोर्डमध्ये रूपांतर करतात.
PCB फॅब्रिकेशनसाठी FR4 मटेरियल निवडल्याने अनेक फायदे मिळतात जे ते अनेक ऍप्लिकेशन्ससाठी आदर्श बनवतात. त्याची संतुलित कामगिरी, खर्च-प्रभावीता आणि अष्टपैलुत्व त्याच्या व्यापक अवलंबनात योगदान देते.
PCB डिझाइनसाठी सामग्री निवडताना, अभियंते कार्यप्रदर्शन आणि विश्वासार्हतेवर प्रभाव टाकणाऱ्या अनेक मुख्य गुणधर्मांचे मूल्यांकन करतात. FR4 अनेक निकषांवर अनुकूल वैशिष्ट्ये प्रदर्शित करते.
| मालमत्ता | वर्णन | ठराविक मूल्य / टीप |
|---|---|---|
| डायलेक्ट्रिक स्थिरांक (Dk) | पीसीबीची विद्युत ऊर्जा साठवण्याची क्षमता दर्शवते. | ~४.३–४.८ |
| थर्मल स्थिरता | ऱ्हास न होता उष्णता सहन करण्याची क्षमता. | ~130°C पर्यंत |
| तन्य शक्ती | यांत्रिक विकृतीचा प्रतिकार. | उच्च |
| फ्लेम रिटार्डन्सी | आगीचा धोका असलेल्या अनुप्रयोगांमध्ये सुरक्षितता. | UL94 V-0 रेटिंग पूर्ण करते |
| ओलावा प्रतिकार | आर्द्र वातावरणात बोर्डसाठी आवश्यक. | चांगले |
FR4 पीसीबीs त्यांच्या अष्टपैलुत्वामुळे आणि विश्वासार्हतेमुळे सर्वव्यापी आहेत. खाली अनुप्रयोगांचे विहंगावलोकन आहे जेथे FR4 अपवादात्मकपणे चांगले कार्य करते.
अभियंते सहसा FR4 आणि पॉलिमाइड, रॉजर्स किंवा मेटल कोर सब्सट्रेट्स यांसारख्या पर्यायी सामग्रीमधून निवडतात. प्रत्येक सामग्री विशिष्ट गरजांसाठी अनुकूल अद्वितीय फायदे देते.
| साहित्य | साठी सर्वोत्तम | फायदे | मर्यादा |
|---|---|---|---|
| FR4 | सामान्य इलेक्ट्रॉनिक्स | किफायतशीर, मजबूत, विश्वासार्ह | उच्च-फ्रिक्वेंसी RF साठी आदर्श नाही |
| पॉलिमाइड | लवचिक पीसीबी | उच्च उष्णता प्रतिरोधक, लवचिक | जास्त खर्च |
| रॉजर्स | उच्च-वारंवारता RF | कमी तोटा, स्थिर Dk | महाग |
| मेटल कोर | पॉवर LED अनुप्रयोग | उत्कृष्ट उष्णता अपव्यय | जड आणि खर्चिक |
प्रश्न:PCB मध्ये "FR4" चा अर्थ काय आहे?
अ:FR4 चा अर्थ "फ्लेम रिटार्डंट 4" आहे, जो काचेने प्रबलित इपॉक्सी लॅमिनेट दर्शवितो जो आगीचा प्रतिकार करतो आणि PCBs साठी संरचनात्मक शक्ती प्रदान करतो.
प्रश्न:PCB उद्योगात FR4 इतका मोठ्या प्रमाणावर का वापरला जातो?
अ:FR4 यांत्रिक सामर्थ्य, विद्युत पृथक्करण, थर्मल प्रतिरोधकता आणि किफायतशीरपणा यांचा मेळ घालते, ज्यामुळे ते इलेक्ट्रॉनिक अनुप्रयोगांच्या विस्तृत श्रेणीसाठी योग्य बनते.
प्रश्न:उच्च-फ्रिक्वेंसी RF अनुप्रयोगांमध्ये FR4 वापरता येईल का?
अ:FR4 लोअर-फ्रिक्वेंसी सर्किट्समध्ये वापरला जात असताना, उच्च-फ्रिक्वेंसी RF सर्किट्सना अनेकदा रॉजर्स सारख्या सामग्रीची आवश्यकता असते ज्यात चांगल्या सिग्नल अखंडतेसाठी कमी डायलेक्ट्रिक नुकसान होते.
प्रश्न:आर्द्रता FR4 PCBs वर कसा परिणाम करते?
अ:FR4 मध्ये चांगली आर्द्रता प्रतिरोधक क्षमता आहे, परंतु उच्च आर्द्रतेचा दीर्घकाळ संपर्क अद्याप कार्यक्षमतेवर परिणाम करू शकतो. संरक्षक कोटिंग्ज आणि कॉन्फॉर्मल लेयर्स हे कमी करण्यास मदत करतात.
प्रश्न:ऑटोमोटिव्ह इलेक्ट्रॉनिक्ससाठी FR4 योग्य आहे का?
अ:होय, FR4 हे थर्मल स्थिरता आणि टिकाऊपणामुळे ऑटोमोटिव्ह इलेक्ट्रॉनिक्समध्ये मोठ्या प्रमाणावर वापरले जाते, जरी अत्यंत वातावरणासाठी विशिष्ट उच्च-तापमान प्रकार निवडले जाऊ शकतात.
समजून घेणेFR4 पीसीबीइलेक्ट्रॉनिक डिझाइन आणि मॅन्युफॅक्चरिंग सोबत काम करणाऱ्या किंवा शिकणाऱ्या प्रत्येकासाठी आवश्यक आहे. त्याची संतुलित वैशिष्ट्ये जगभरातील असंख्य उपकरणांसाठी आधारभूत सामग्री बनवतात. तुम्ही नवीन प्रकल्पासाठी सामग्रीचे मूल्यमापन करत असाल किंवा एखादा पुरवठादार निवडत असाल तरीही, FR4 हा एक विश्वासार्ह पर्याय आहे.
तुमच्या वैशिष्ट्यांनुसार उच्च-गुणवत्तेच्या FR4 PCB फॅब्रिकेशनसाठी, भागीदारी करण्याचा विचार कराशेन्झेन फॅनवे टेक्नॉलॉजी कं, लि— अचूक PCB मॅन्युफॅक्चरिंग सोल्यूशन्सचा विश्वासू प्रदाता.संपर्क कराआम्हाला
