मल्टीलेअर पीसीबी इलेक्ट्रॉनिक कामगिरी कशी सुधारते?

आजच्या डिजिटल युगात, जवळजवळ प्रत्येक आधुनिक डिव्हाइस - स्मार्टफोन आणि वैद्यकीय उपकरणांपासून ते ऑटोमोटिव्ह कंट्रोल सिस्टमपर्यंत - मुद्रित सर्किट बोर्ड (पीसीबी) वर रिलीज. एकल-स्तर आणि डबल-लेयर पीसीबी दशकांपासून मोठ्या प्रमाणात वापरल्या जात असताना, अधिक शक्तिशाली आणि कॉम्पॅक्ट डिव्हाइसची मागणी केली आहेमल्टीलेयर पीसीबीउच्च-कार्यक्षमता इलेक्ट्रॉनिक्समधील उद्योग मानक.

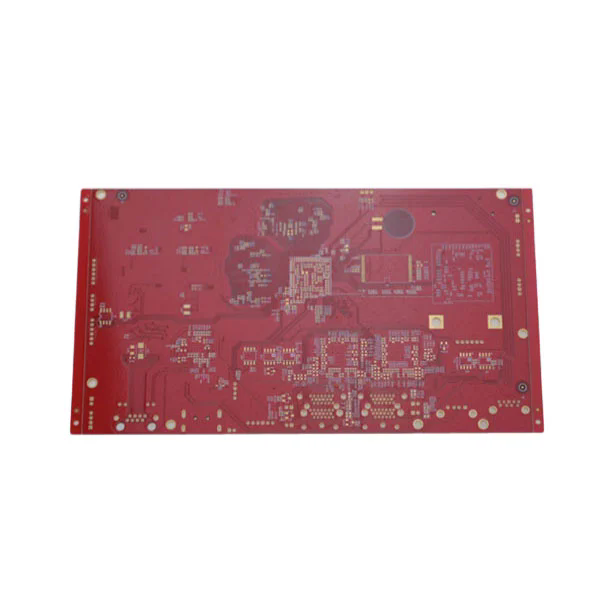

मल्टीलेयर पीसीबीमध्ये तीन किंवा अधिक वाहक तांबे थर एकत्र रचलेले असतात, डायलेक्ट्रिक म्हणून ओळखल्या जाणार्‍या इन्सुलेटिंग सामग्रीद्वारे विभक्त केले जातात. एकल- किंवा दुहेरी-बाजूच्या बोर्डांप्रमाणे, मल्टीलेअर पीसीबी डिझाइनर्सना जटिल मार्ग, अधिक कार्यक्षमता आणि सुधारित विश्वसनीयता प्राप्त करण्यास परवानगी देतात. हे आर्किटेक्चर केवळ सिग्नल प्रवाह अनुकूलित करत नाही तर इलेक्ट्रोमॅग्नेटिक हस्तक्षेप देखील लक्षणीय प्रमाणात कमी करते, जे हाय-स्पीड सर्किट्समध्ये एक मोठी चिंता आहे.

मल्टीलेयर पीसीबीचे फायदे त्यांच्या स्ट्रक्चरल जटिलतेच्या पलीकडे जातात. ते उत्पादकांना प्रक्रिया शक्ती किंवा कार्यक्षमतेचा बळी न देता लहान, फिकट आणि अधिक टिकाऊ उपकरणे तयार करण्यास सक्षम करतात. एरोस्पेस, दूरसंचार किंवा वैद्यकीय तंत्रज्ञानामध्ये, मल्टीलेयर पीसीबीच्या अष्टपैलुपणामुळे त्यांना नाविन्यपूर्णतेचा आधार बनला आहे.

मूलभूत स्तरावर, मल्टीलेअर पीसीबी मर्यादित जागा आणि कामगिरीच्या अडथळ्यांची समस्या सोडवतात. तांबेच्या एकाधिक स्तरांना स्टॅक करून, डिझाइनर अधिक बुद्धिमत्तेने सिग्नल मार्गांची क्षमता मिळवतात आणि पारंपारिक दोन-स्तर बोर्डांसह उद्भवणार्‍या गर्दीच्या समस्या टाळतात. मल्टीलेयर पीसीबी अशा उद्योगांवर वर्चस्व गाजवण्यामागील मुख्य कारणांपैकी एक आहे जेथे लघुकरण आणि कार्यक्षमता दोन्ही आवश्यक आहेत.

मल्टीलेयर पीसीबी कसे कार्य करते: डिझाइन, रचना आणि पॅरामीटर्स

मल्टीलेअर पीसीबीचे कार्यरत तत्त्व त्याच्या स्तरित डिझाइनमध्ये आहे. प्रत्येक कंडक्टिंग लेयर सर्किट नमुन्यांसह कोरलेला असतो, तर व्हियास (थ्रू-होल, ब्लाइंड व्हियास किंवा दफन केलेला व्हियास) अखंड विद्युत संप्रेषणास अनुमती देण्यासाठी या थरांना जोडतात. डायलेक्ट्रिक थर तांबे थरांचे पृथक्करण करतात, हे सुनिश्चित करते की विद्युत सिग्नल कमीतकमी हस्तक्षेप आणि जास्तीत जास्त कार्यक्षमतेसह प्रवास करतात.

ठराविक मल्टीलेयर पीसीबीच्या व्यावसायिक पॅरामीटर्सचे अधिक चांगले वर्णन करण्यासाठी, खालील सारणीचा विचार करा:

हे पॅरामीटर्स केवळ अभियांत्रिकी क्षमताच नव्हे तर उत्पादक प्रदान करू शकणारे सानुकूलन पर्याय देखील प्रतिबिंबित करतात. उदाहरणार्थ, उच्च-टीजी एफआर 4 किंवा रॉजर्स मटेरियल निवडणे ऑटोमोटिव्ह रडार सिस्टम किंवा एरोस्पेस एव्हिओनिक्स सारख्या वातावरणाची मागणी करणार्‍या वातावरणामध्ये उष्णता प्रतिकार आणि स्थिरता सुनिश्चित करते. वर्तमान भार हाताळण्यासाठी तांबे जाडी महत्त्वपूर्ण आहे, तर प्रतिबाधा नियंत्रण थेट उच्च-वारंवारता सिग्नल ट्रान्समिशनवर परिणाम करते.

मल्टीलेयर पीसीबीच्या डिझाइन प्रक्रियेमध्ये एकाधिक चरणांचा समावेश आहे: योजनाबद्ध निर्मिती, लेयर स्टॅक-अप नियोजन, मार्ग आणि सिम्युलेशन चाचणी. अभियंत्यांनी इलेक्ट्रिकल, थर्मल आणि यांत्रिक आवश्यकता काळजीपूर्वक संतुलित करणे आवश्यक आहे. खराब नियोजनामुळे क्रॉस्टलॉक, जास्त तापविणे किंवा सिग्नल तोटा होऊ शकतो, म्हणूनच मल्टीलेयर पीसीबी डिझाइनला विज्ञान आणि एक कला दोन्ही मानले जाते.

शिवाय, पीसीबी फॅब्रिकेशन तंत्रज्ञानामध्ये प्रगती-जसे की लेसर-ड्रिल मायक्रोव्हियास, एचडीआय (उच्च-घनता इंटरकनेक्ट) पद्धती आणि एम्बेडेड घटक-मल्टीलेयर बोर्डांना कामगिरीच्या नवीन उंचीवर ढकलले आहेत. ही वैशिष्ट्ये आधुनिक पीसीबीला 5 जी, आयओटी, कृत्रिम बुद्धिमत्ता उपकरणे आणि पुढील पिढीतील वैद्यकीय निदान उपकरणांना समर्थन देण्यास अनुमती देतात.

विश्वसनीयता आणि कामगिरीसाठी उद्योग मल्टीलेअर पीसीबीवर अवलंबून का आहेत

उद्योग मल्टीलेयर पीसीबीएस वाढत्या प्रमाणात निवडण्याचे कारण स्पष्ट आहे: ते एकल-स्तर किंवा डबल-लेयर पर्यायांच्या तुलनेत उत्कृष्ट कामगिरी आणि विश्वासार्हता वितरीत करतात. येथे काही सर्वात महत्त्वाचे फायदे आहेत जे त्यांचे व्यापक दत्तक स्पष्ट करतात:

• उच्च सिग्नल अखंडता: नियंत्रित प्रतिबाधा आणि एकाधिक ग्राउंड प्लेनसह, मल्टीलेयर पीसीबी सिग्नल विकृती कमी करतात. डेटा सर्व्हर आणि 5 जी बेस स्टेशन सारख्या हाय-स्पीड अनुप्रयोगांसाठी हे गंभीर आहे.

• कॉम्पॅक्ट डिझाइनः स्टॅकिंग थर मोठ्या बोर्ड पृष्ठभागाची अनुलंब कमी करते, उत्पादकांना शक्ती गमावल्याशिवाय उत्पादने लहान आणि फिकट बनवण्यास सक्षम करते.

• वर्धित टिकाऊपणा: मल्टीलेयर पीसीबी उच्च-गुणवत्तेच्या सामग्रीसह तयार केले गेले आहेत जे पर्यावरणीय तणावाचा प्रतिकार करतात, ज्यात तापमानात चढउतार, कंपन आणि यांत्रिक शॉकसह.

• कमी इलेक्ट्रोमॅग्नेटिक हस्तक्षेप (ईएमआय): ग्राउंड प्लेन आणि स्ट्रॅटेजिक रूटिंगचा वापर सुसंगत कामगिरी सुनिश्चित करून, आवाजापासून संवेदनशील सर्किट्सला ढाल करण्यास मदत करते.

• अष्टपैलुत्व: ग्राहक गॅझेटपासून उपग्रहांपर्यंत, मल्टीलेअर पीसीबी विविध उद्योग आणि अनुप्रयोगांना अनुकूल आहेत.

उदाहरणार्थ, ऑटोमोटिव्ह उद्योगात, मल्टीलेअर पीसीबीएस पॉवर अ‍ॅडव्हान्स ड्राइव्हर-सहाय्य सिस्टम (एडीएएस), इन-वाहन इन्फोटेनमेंट आणि इलेक्ट्रिक वाहनांमध्ये बॅटरी मॅनेजमेंट सिस्टम. वैद्यकीय उपकरणांमध्ये, ते एमआरआय स्कॅनर, पेसमेकर्स आणि इमेजिंग सिस्टमसाठी आवश्यक आहेत, जिथे विश्वसनीयता म्हणजे जीवन किंवा मृत्यू असू शकते. दूरसंचार क्षेत्रात, मल्टीलेअर पीसीबी स्थिर कनेक्टिव्हिटी आवश्यक असलेल्या कॉम्पॅक्ट डिव्हाइसवर उच्च-वारंवारता डेटा ट्रान्समिशन सक्षम करतात.

आकारात कपात, कार्यक्षमता सुधारणे आणि विश्वसनीयता संतुलित करण्यासाठी मल्टीलेयर पीसीबीची क्षमता त्यांना आधुनिक इलेक्ट्रॉनिक्स इकोसिस्टममध्ये नॉन-बोलण्यायोग्य निवड करते.

वारंवार विचारले जाणारे प्रश्न आणि फॅनवे विश्वासू समाधान का देतात

Q1: मल्टीलेयर पीसीबी आणि डबल-लेयर पीसीबीमध्ये मुख्य फरक काय आहे?
डबल-लेयर पीसीबीमध्ये केवळ दोन प्रवाहकीय थर आहेत, ज्यामुळे सर्किट राउटिंगची जटिलता मर्यादित होते. मल्टीलेयर पीसीबी, तथापि, तीन किंवा अधिक प्रवाहकीय स्तर स्टॅक करते, ज्यामुळे अधिक कॉम्पॅक्ट डिझाइन, चांगले सिग्नल अखंडता आणि उच्च कार्यक्षमता सक्षम करते. हे मल्टीलेयर पीसीबीला उच्च-गती, उच्च-घनता आणि उच्च-विश्वासार्हता अनुप्रयोगांसाठी प्राधान्य दिलेली निवड करते.

Q2: मल्टीलेअर पीसीबी सहसा मागणीसाठी किती काळ टिकते?
मल्टीलेअर पीसीबीचे आयुष्य सामग्रीची निवड, ऑपरेटिंग वातावरण आणि उत्पादन गुणवत्तेवर अवलंबून असते. हाय-टीजी एफआर 4 किंवा पॉलिमाइड सारख्या विशेष सामग्रीसह, मल्टीलेअर पीसीबी औद्योगिक किंवा एरोस्पेस अनुप्रयोगांमध्ये 10-20 वर्षे किंवा त्याहून अधिक काळ टिकू शकते. योग्य थर्मल व्यवस्थापन आणि पृष्ठभाग फिनिशिंग पुढील टिकाऊपणा.

प्रगत इलेक्ट्रॉनिक्सची मागणी वाढत असताना, व्यवसायांना पीसीबी भागीदारांची आवश्यकता असते जे केवळ उत्पादनेच नव्हे तर दीर्घकालीन विश्वसनीयता वितरीत करू शकतात.फॅनवेकठोर गुणवत्ता नियंत्रणासह अत्याधुनिक फॅब्रिकेशन प्रक्रियेची जोड देऊन मल्टीलेयर पीसीबीचे विश्वासार्ह निर्माता म्हणून स्वत: ला स्थापित केले आहे. छोट्या-बॅचच्या प्रोटोटाइपपासून मोठ्या प्रमाणात उत्पादनापर्यंत, फॅनवे प्रत्येक बोर्ड कामगिरी आणि सुरक्षिततेसाठी आंतरराष्ट्रीय मानकांची पूर्तता करतो याची खात्री देते.

आपण आपल्या विशिष्ट अनुप्रयोगानुसार टिकाऊ, उच्च-कार्यक्षमता मल्टीलेयर पीसीबी शोधत असाल तर आता आमच्या कार्यसंघाशी संपर्क साधण्याची वेळ आली आहे.आमच्याशी संपर्क साधावर्ल्ड-क्लास पीसीबी सोल्यूशन्ससह फॅनवे आपल्या पुढील नावीन्यपूर्णतेस कसे समर्थन देऊ शकेल हे जाणून घेण्यासाठी.
