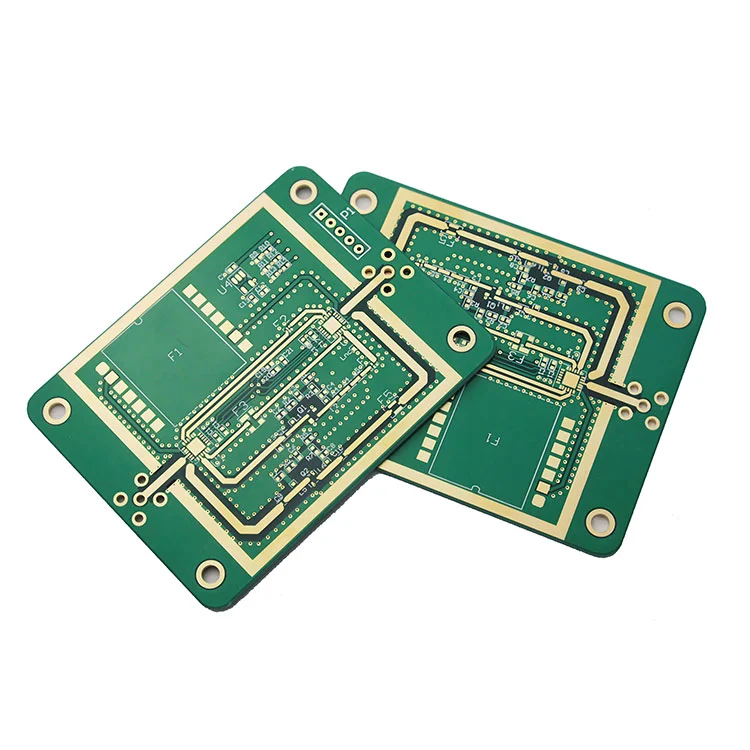

उच्च वारंवारता पीसीबीआधुनिक RF, मायक्रोवेव्ह आणि GHz श्रेणीमध्ये कार्यरत हाय-स्पीड डिजिटल सिस्टीमसाठी तंत्रज्ञान आवश्यक आहे. जसजशी फ्रिक्वेन्सी वाढत जाते, तसतसे सिग्नलचे नुकसान, प्रतिबाधा जुळत नाही आणि इलेक्ट्रोमॅग्नेटिक हस्तक्षेप ही डिझाइनची गंभीर आव्हाने बनतात. हे सर्वसमावेशक मार्गदर्शक स्पष्ट करते की हाय फ्रिक्वेन्सी पीसीबी सिग्नलची अखंडता कशी सुधारते, सामग्री एक्सप्लोर करते, डिझाइन धोरणे, उत्पादन प्रक्रिया, खर्चाचे घटक आणि सामान्य अभियांत्रिकी वेदना बिंदूंसाठी व्यावहारिक उपाय. तुम्ही 5G मॉड्युल, ऑटोमोटिव्ह रडार, सॅटेलाइट सिस्टीम किंवा हाय-स्पीड कम्युनिकेशन उपकरणे विकसित करत असलात तरीही, हा लेख तुम्हाला स्थिर आणि विश्वासार्ह कार्यप्रदर्शन साध्य करण्यात मदत करण्यासाठी स्पष्ट तांत्रिक अंतर्दृष्टी प्रदान करतो.
उच्च फ्रिक्वेन्सी पीसीबी हे विशेषत: 500 मेगाहर्ट्झपेक्षा जास्त फ्रिक्वेन्सीवर आणि बहुधा मल्टी-गीगाहर्ट्झ श्रेणींमध्ये विस्तारित असलेल्या फ्रिक्वेन्सीवर विश्वासार्हपणे ऑपरेट करण्यासाठी इंजिनियर केलेले आहे. या स्तरांवर, डायलेक्ट्रिक गुणधर्म, तांबे खडबडीतपणा आणि ट्रेस भूमितीमधील लहान फरक देखील सर्किटच्या वर्तनावर लक्षणीय परिणाम करू शकतात.
पारंपारिक बोर्डांच्या विपरीत, उच्च फ्रिक्वेन्सी पीसीबी डिझाईन्सना अंदाजे सिग्नल ट्रान्समिशन सुनिश्चित करण्यासाठी कमी-तोटा सामग्री, घट्ट नियंत्रित प्रतिबाधा आणि अचूक उत्पादन सहनशीलता आवश्यक असते.
वारंवारता वाढते म्हणून:
उच्च फ्रिक्वेन्सी पीसीबी तंत्रज्ञान प्रगत साहित्य ऑप्टिमाइझ केलेल्या डिझाइन पद्धतींसह एकत्रित करून या आव्हानांना सामोरे जाते.
| साहित्य | डायलेक्ट्रिक स्थिरांक (Dk) | नुकसान स्पर्शिका (Df) | अर्ज |
|---|---|---|---|
| सुधारित FR-4 | ४.२–४.५ | ०.०१५–०.०२ | लोअर GHz डिझाइन |
| रॉजर्स लॅमिनेट | २.२–३.५ | ०.००९–०.००३ | आरएफ आणि मायक्रोवेव्ह |
| PTFE-आधारित | २.०–२.५ | अति-निम्न | उपग्रह आणि रडार |
| हायड्रोकार्बन सिरेमिक | ३.०–३.५ | कमी | ऑटोमोटिव्ह 77GHz रडार |
शेन्झेन फॅनवे टेक्नॉलॉजी कं, लि सारखे उत्पादक उत्पादनापूर्वी डायलेक्ट्रिक स्थिरता आणि सातत्य काळजीपूर्वक प्रमाणित करतात.
प्रभावी स्टॅक-अप डिझाइन शिल्डिंग आणि सिग्नल अखंडता सुधारते.
| थर | कार्य |
|---|---|
| वर | आरएफ सिग्नल राउटिंग |
| आतील १ | ग्राउंड प्लेन |
| आतील २ | पॉवर प्लेन |
| तळ | शिल्डिंग / दुय्यम सिग्नल |
योग्य ग्राउंड संदर्भ EMI कमी करते आणि प्रतिबाधा सुसंगतता सुधारते.
उच्च वारंवारता पीसीबी उत्पादनासाठी आवश्यक आहे:
शेन्झेन फॅनवे टेक्नॉलॉजी कं, लि संपूर्ण बॅचमध्ये स्थिर विद्युत कार्यप्रदर्शन सुनिश्चित करण्यासाठी कठोर प्रक्रिया नियंत्रण लागू करते.
खर्चाच्या ड्रायव्हर्समध्ये सामग्रीची निवड, स्तर संख्या, प्रतिबाधा सहिष्णुता आणि चाचणी जटिलता समाविष्ट आहे. RF मटेरिअलला स्टँडर्ड कोरसह एकत्रित करणारे हायब्रीड स्टॅक-अप डिझाईन्स खर्च आणि कार्यक्षमता संतुलित करू शकतात.
मूल्यांकन करा:
शेन्झेन फॅनवे टेक्नॉलॉजी कं, लिमिटेड बहु-मटेरियल हायब्रीड बोर्ड, अचूक प्रतिबाधा नियंत्रण, जलद प्रोटोटाइपिंग आणि कठोर चाचणी प्रक्रियांसह सर्वसमावेशक उच्च वारंवारता पीसीबी उत्पादन उपाय प्रदान करते. त्यांची अभियांत्रिकी टीम GHz ऍप्लिकेशन्समध्ये सातत्यपूर्ण कार्यप्रदर्शन सुनिश्चित करून, डिझाइन पुनरावलोकनापासून मोठ्या प्रमाणावर उत्पादनापर्यंत ग्राहकांना समर्थन देते.
Q1: मी कोणत्या वारंवारतेवर उच्च वारंवारता पीसीबी सामग्रीचा विचार करू?
साधारणपणे 500 MHz पेक्षा जास्त, विशेषत: मल्टी-GHz श्रेणींमध्ये कार्यरत असताना.
Q2: मानक FR-4 RF अनुप्रयोग हाताळू शकतो का?
केवळ मर्यादित कमी-फ्रिक्वेंसी डिझाइन; चांगल्या स्थिरतेसाठी समर्पित आरएफ सामग्रीला प्राधान्य दिले जाते.
Q3: सर्वात गंभीर पॅरामीटर काय आहे?
नुकसान स्पर्शिका (Df) लक्षणीयरित्या सिग्नल क्षीणन प्रभावित करते.
Q4: मी सिग्नल रिफ्लेक्शन कसे कमी करू?
अचूक प्रतिबाधा नियंत्रण आणि योग्य स्टॅक-अप डिझाइनची खात्री करा.
Q5: मी माझा प्रकल्प कसा सुरू करू शकतो?
फॅब्रिकेशन करण्यापूर्वी डिझाइन फाइल्सचे पुनरावलोकन करण्यासाठी अनुभवी निर्मात्याचा सल्ला घ्या.
हाय फ्रिक्वेन्सी पीसीबी सिग्नलची अखंडता राखण्यात, तोटा कमी करण्यासाठी आणि प्रगत GHz प्रणालींमध्ये स्थिर कामगिरी सुनिश्चित करण्यात निर्णायक भूमिका बजावते. साहित्य निवडीपासून ते अचूक उत्पादनापर्यंत, प्रत्येक तपशील महत्त्वाचा असतो.
तुम्ही विश्वसनीय, उच्च-कार्यक्षमता उच्च वारंवारता पीसीबी उत्पादन समर्थन शोधत असल्यास,शेन्झेन फॅनवे टेक्नॉलॉजी कं, लितज्ञ मार्गदर्शन आणि उत्पादन उत्कृष्टता प्रदान करण्यास तयार आहे.
विकासात नवीन आरएफ किंवा हाय-स्पीड प्रकल्प आहे?संपर्क करातुमच्या तांत्रिक गरजांवर चर्चा करण्यासाठी आणि तुमच्या उच्च फ्रिक्वेन्सी पीसीबी गरजांसाठी तयार केलेले समाधान मिळवण्यासाठी आजच आमच्याशी संपर्क साधा.
