हे मार्गदर्शक स्पष्ट करते मल्टीलेयर पीसीबी तंत्रज्ञान — ते काय आहे, ते सिंगल आणि डबल-लेयर PCB पेक्षा कसे वेगळे आहे, आधुनिक इलेक्ट्रॉनिक्समध्ये ते का महत्त्वाचे आहे, उत्पादन कसे कार्य करते आणि सर्वोत्तम डिझाइन पद्धती. च्या अंतर्दृष्टीसहशेन्झेन फॅनवे टेक्नॉलॉजी कं, लि, हा लेख अभियंते, डिझाइनर आणि खरेदी व्यावसायिकांना कृती करण्यायोग्य ज्ञान आणि FAQ सह सेवा देतो.

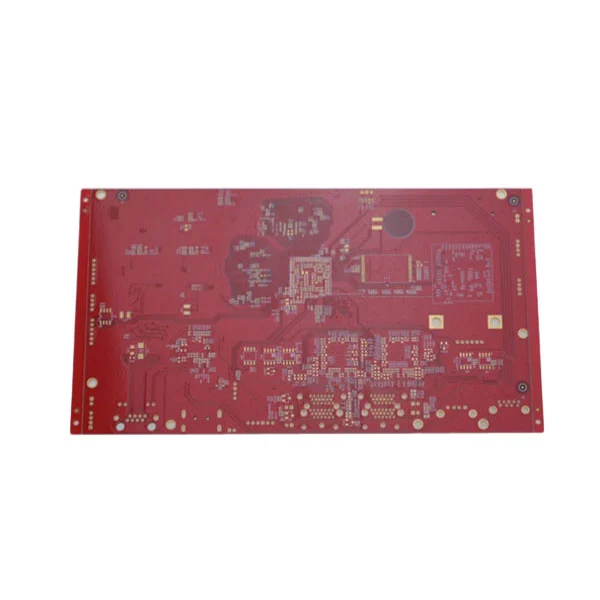

A मल्टीलेयर पीसीबी— किंवा मल्टीलेअर मुद्रित सर्किट बोर्ड — तीन किंवा अधिक प्रवाहकीय स्तर (सामान्यतः तांबे) बनलेले एक बोर्ड आहे जे इन्सुलेट सामग्रीद्वारे वेगळे केले जाते आणि लॅमिनेशनद्वारे एकत्र जोडलेले असते. सिंगल-किंवा डबल-लेयर PCBs च्या विपरीत, मल्टीलेअर डिझाईन्स कॉम्पॅक्ट फूटप्रिंटमध्ये उच्च राउटिंग घनता, चांगले कार्यप्रदर्शन आणि अधिक जटिल इलेक्ट्रिकल कनेक्शनसाठी परवानगी देतात. कंपन्या आवडतातशेन्झेन फॅनवे टेक्नॉलॉजी कं, लिदूरसंचार, वैद्यकीय उपकरणे आणि एरोस्पेस क्षेत्रातील प्रगत इलेक्ट्रॉनिक्ससाठी अत्यंत विश्वासार्ह बहुस्तरीय पीसीबी तयार करण्यात माहिर.
मल्टीलेयर पीसीबी पर्यायी प्रवाहकीय तांब्याच्या थरांना स्टॅक करून आणि प्रीप्रेग/फायबरग्लास शीट्स इन्सुलेट करून कार्य करतात. क्रॉस-सेक्शनल डिझाइन सिग्नलला प्लेटेड थ्रू-होल (PTHs) किंवा वियासद्वारे अंतर्गत आणि बाह्य स्तरांदरम्यान प्रवास करण्यास अनुमती देते. नियंत्रित प्रतिबाधा, पॉवर प्लेन आणि सिग्नल अखंडता धोरणे उच्च फ्रिक्वेन्सीवर विश्वसनीय ऑपरेशन सुनिश्चित करतात.
| थर प्रकार | वर्णन |
|---|---|
| सिग्नल स्तर | मार्ग सर्किट आणि इंटरकनेक्ट. |
| पॉवर प्लेन | शक्ती आणि जमीन वितरीत करते; आवाज कमी करते. |
| कोर | कडक बेस सब्सट्रेट शक्ती प्रदान करते. |
| प्रीप्रेग | इन्सुलेटिंग ॲडेसिव्ह जे थरांना बांधतात. |
अंतर्गत स्तर अतिरिक्त राउटिंग आणि हाय-स्पीड सिग्नल पथ प्रदान करतात, तर बाह्य स्तर घटक असेंबलीला समर्थन देतात. काळजीपूर्वक स्टॅक-अप डिझाइनद्वारे, उत्पादकांना आवडतेशेन्झेन फॅनवे टेक्नॉलॉजी कं, लिकिमान क्रॉसस्टॉक आणि इष्टतम विद्युत कार्यप्रदर्शन सुनिश्चित करा.
मल्टीलेअर पीसीबी सोप्या बोर्ड प्रकारांपेक्षा अनेक फायदे देतात. अभियंते त्यांना प्राधान्य देतात याची मुख्य कारणे खाली दिली आहेत:
कॉम्प्लेक्स, विश्वासार्ह इलेक्ट्रॉनिक्सची मागणी करणाऱ्या उद्योगांमध्ये मल्टीलेअर पीसीबी आवश्यक आहेत:
उत्पादकांना आवडतेशेन्झेन फॅनवे टेक्नॉलॉजी कं, लिकार्यप्रदर्शन-महत्वपूर्ण अनुप्रयोगांसाठी आवश्यक नियंत्रित प्रतिबाधा आणि कडक सहिष्णुतेसह या क्षेत्रांसाठी उच्च-आवाज उत्पादनास समर्थन देते.
यशस्वी मल्टीलेयर पीसीबी डिझाइन करण्यासाठी विशेष साधने, अनुभवी अभियंते आणि इलेक्ट्रिकल आणि यांत्रिक मर्यादांचे कठोर पालन आवश्यक आहे. डिझाइन प्रक्रियेतील मुख्य पायऱ्या येथे आहेत:
येथे डिझाइन संघशेन्झेन फॅनवे टेक्नॉलॉजी कं, लिस्टॅक-अप आणि लेआउट धोरणांचे प्रमाणीकरण करण्यासाठी क्लायंटसह सहयोग करा, उत्पादन यश आणि विश्वासार्ह अंतिम-उत्पादने सुनिश्चित करा.
उच्च सुस्पष्टता आणि सामग्रीच्या सहभागामुळे एकल-लेयर बोर्डपेक्षा मल्टीलेयर पीसीबी तयार करणे अधिक जटिल आहे. ठराविक आव्हानांमध्ये हे समाविष्ट आहे:
तज्ञ उत्पादकांना आवडतेशेन्झेन फॅनवे टेक्नॉलॉजी कं, लिहे धोके कमी करण्यासाठी कठोर प्रक्रिया नियंत्रणे आणि चाचणी प्रक्रिया राबवा, उच्च उत्पन्न आणि उत्पादनाची विश्वासार्हता सुनिश्चित करा.
प्रश्न: "मल्टीलेयर पीसीबी" चा अर्थ काय आहे?
A: मल्टीलेयर पीसीबी म्हणजे तीन किंवा अधिक प्रवाहकीय तांबेचे थर इन्सुलेट सामग्रीद्वारे विभक्त केलेल्या मुद्रित सर्किट बोर्डला सूचित करतात. प्रगत इलेक्ट्रॉनिक्समध्ये जटिल सिग्नल रूटिंग हाताळण्यास सक्षम एकल बोर्ड तयार करण्यासाठी हे स्तर एकत्र लॅमिनेटेड आहेत.
प्रश्न: मल्टीलेयर पीसीबी दुहेरी-लेयर पीसीबीपेक्षा कसा वेगळा आहे?
A: दुहेरी-लेयर PCB मध्ये राउटिंगसाठी फक्त दोन तांबे स्तर (वर आणि खालचे) असतात, तर मल्टीलेयर PCB मध्ये अंतर्गत स्तर समाविष्ट असतात जे जास्त इंटरकनेक्ट घनता, सुधारित कार्यप्रदर्शन आणि वर्धित सिग्नल अखंडता, उच्च-गती अनुप्रयोगांसाठी आदर्श बनवतात.
प्रश्न: मल्टीलेयर पीसीबीमध्ये पॉवर आणि ग्राउंड प्लेन महत्त्वाचे का आहेत?
A: पॉवर आणि ग्राउंड प्लेन कमी-प्रतिबाधा संदर्भ पृष्ठभाग प्रदान करतात जे विद्युत कार्यप्रदर्शन सुधारतात, आवाज कमी करतात आणि EMI नियंत्रण वाढवतात. ही विमाने घटकांना समान रीतीने वीज वितरीत करण्यात मदत करतात.
प्रश्न: मल्टीलेयर पीसीबी फॅब्रिकेशनमध्ये कोणती विशिष्ट सामग्री वापरली जाते?
A: सामग्रीमध्ये प्रवाहकीय स्तरांसाठी तांबे फॉइल, इन्सुलेशन आणि बाँडिंगसाठी प्रीप्रेग (रेझिन-इंप्रेग्नेटेड फायबरग्लास) आणि यांत्रिक समर्थन प्रदान करणारे कोर सब्सट्रेट्स समाविष्ट आहेत. योग्य सामग्री निवडल्याने कार्यप्रदर्शन घटकांवर परिणाम होतो जसे की डायलेक्ट्रिक स्थिरता आणि थर्मल स्थिरता.
प्रश्न: मल्टीलेअर पीसीबी दुरुस्त करता येतात का?
उ: दफन केलेल्या थरांमुळे आणि वियासमुळे बहुस्तरीय PCBs दुरुस्त करणे सिंगल-लेयर बोर्डपेक्षा अधिक आव्हानात्मक आहे. पृष्ठभागावरील किरकोळ समस्या काहीवेळा निश्चित केल्या जाऊ शकतात, परंतु अधिक खोल दोषांसाठी प्रगत तंत्रे किंवा नुकसानाच्या आधारावर पूर्ण बदलण्याची आवश्यकता असू शकते.
प्रश्न: उत्पादक मल्टीलेयर पीसीबीची चाचणी कशी करतात?
A: प्रत्येक स्तर आणि कनेक्शन डिझाइन वैशिष्ट्यांची पूर्तता करत असल्याची खात्री करण्यासाठी उत्पादक स्वयंचलित ऑप्टिकल तपासणी (AOI), फ्लाइंग प्रोब चाचणी, एक्स-रे इमेजिंग आणि इलेक्ट्रिकल सातत्य चाचण्या वापरतात. Shenzhen Fanway Technology Co., Ltd विश्वसनीय बोर्ड वितरीत करण्यासाठी कठोर चाचणी प्रोटोकॉलचे पालन करते.
