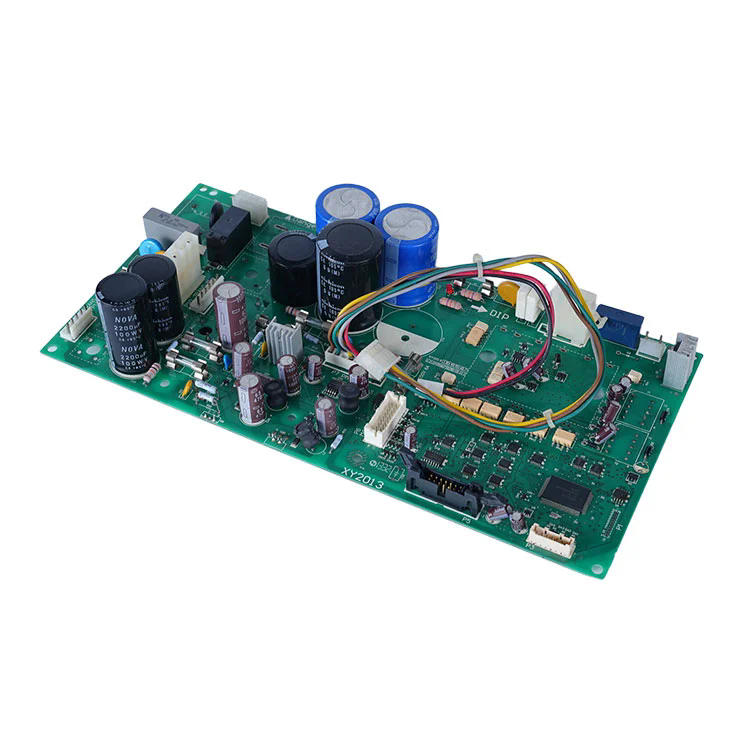

मुद्रित सर्किट बोर्ड (पीसीबी) ग्राहक गॅझेट्सपासून ते वैद्यकीय डिव्हाइस आणि ऑटोमोटिव्ह सिस्टमपर्यंत आधुनिक इलेक्ट्रॉनिक उत्पादनांचा कणा तयार करतात. कार्यक्षम आणि खर्च-प्रभावी पीसीबी सोल्यूशन्सच्या मागणीमुळे वाढ झाली आहेटर्नकी पीसीबी असेंब्ली-एक सुव्यवस्थित, एक-स्टॉप मॅन्युफॅक्चरिंग सर्व्हिस जी संपूर्ण प्रक्रियेस घटक सोर्सिंगपासून असेंब्ली आणि गुणवत्ता चाचणीपर्यंत व्यापते.
पण टर्नकी पीसीबी असेंब्ली नेमके काय आहे? सोप्या भाषेत, हे करार निर्मात्याद्वारे ऑफर केलेले एंड-टू-एंड सोल्यूशन आहे जेथे आपण, क्लायंट म्हणून एकाधिक पुरवठादार किंवा सेवा प्रदात्यांसह समन्वय साधण्याची आवश्यकता नाही. त्याऐवजी, आपण आपल्या डिझाइन फायली (गर्बर फायली, बॉम, असेंब्ली रेखांकने) द्या आणि निर्माता काळजी घेतो:
घटक आणि साहित्य खरेदी
पीसीबी फॅब्रिकेशन
एसएमटी (पृष्ठभाग माउंट तंत्रज्ञान) आणि टीएचटी (थ्रू-होल टेक्नॉलॉजी) असेंब्ली
गुणवत्ता तपासणी आणि कार्यात्मक चाचणी
पॅकेजिंग आणि लॉजिस्टिक्स
हा एकात्मिक दृष्टीकोन लीड वेळ लक्षणीय प्रमाणात कमी करतो, घटक सुसंगतता सुनिश्चित करतो आणि एकूणच खर्च कमी करतो. व्यवसायांसाठी, याचा अर्थ वेगवान उत्पादन लाँच, विश्वासार्ह गुणवत्ता आणि सुधारित पुरवठा साखळी कार्यक्षमता.
खर्च कार्यक्षमता - प्रशासकीय खर्च कमी आणि मोठ्या प्रमाणात घटक खरेदी.
वेळ बचत - एकाधिक विक्रेत्यांमधील समन्वय विलंब दूर करते.
जोखीम कपात - उत्पादनादरम्यान त्रुटी किंवा चुकीच्या संमेलनाची कमीतकमी शक्यता.
स्केलेबिलिटी-नवीन पुरवठादार संबंध पुन्हा स्थापित केल्याशिवाय उत्पादन व्हॉल्यूम मोजण्यास सुलभ.
सुसंगतता - एकाच उत्पादन चॅनेलद्वारे एकसमान गुणवत्ता नियंत्रण.
टर्नकी पीसीबी असेंब्लीचे वास्तविक मूल्य केवळ जटिलता कमी करणेच नाही तर वेगवान चालणार्‍या इलेक्ट्रॉनिक्स मार्केटमध्ये भाग घेणार्‍या कंपन्यांना सामरिक फायदा प्रदान करण्यात आहे.
टर्नकी सोल्यूशन्सचे महत्त्व खरोखर समजून घेण्यासाठी, चरण -दर -चरण तोडूया:
डिझाइन फाइल सबमिशन
ग्राहक जर्बर फाइल्स, बिल ऑफ मटेरियल (बीओएम) आणि असेंब्ली रेखांकने यासारख्या आवश्यक डिझाइन दस्तऐवज प्रदान करतात.
घटक सोर्सिंग
उपलब्धता आणि खर्च लाभ सुनिश्चित करण्यासाठी बहुतेकदा थेट भागीदारीसह निर्माता विश्वासू वितरक आणि पुरवठादारांकडून घटक खरेदी करतो.
पीसीबी फॅब्रिकेशन
लेयर गणना, तांबे जाडी आणि पृष्ठभाग फिनिश यासारख्या वैशिष्ट्यांनुसार, बेअर बोर्ड गर्बर फायलींच्या आधारे तयार केले जातात.
एसएमटी आणि थॅट असेंब्ली
एसएमटी असेंब्ली: घटक स्वयंचलित पिक-अँड-प्लेस मशीनचा वापर करून आरोहित केले जातात, त्यानंतर रिफ्लो सोल्डरिंग.
टीएचटी असेंब्ली: थ्रू-होल घटक वेव्ह सोल्डरिंग किंवा निवडक सोल्डरिंगचा वापर करून सोल्डर केले जातात.
चाचणी आणि तपासणी
स्वयंचलित ऑप्टिकल तपासणी (एओआय)
सर्किट टेस्टिंग (आयसीटी)
कार्यात्मक चाचणी
लपलेल्या सोल्डर जोड्यांसाठी एक्स-रे तपासणी (बीजीए, क्यूएफएन पॅकेजेस)
पॅकेजिंग आणि वितरण
तयार बोर्ड काळजीपूर्वक पॅक केले आहेत आणि पाठविले आहेत, अंतिम उत्पादनांमध्ये एकत्रीकरणासाठी तयार आहेत.
ही सुव्यवस्थित प्रक्रिया व्यवसायांना डिझाइन आणि नाविन्यपूर्णतेवर लक्ष केंद्रित करण्यास अनुमती देते, ज्यामुळे उत्पादनाची जटिलता तज्ञांना सोडते.
| पॅरामीटर | ठराविक पर्याय उपलब्ध |
|---|---|
| पीसीबी थर | 1-40 थर |
| बोर्डची जाडी | 0.4 मिमी - 4.0 मिमी |
| तांबे जाडी | 0.5 औंस - 6 औंस |
| पृष्ठभाग समाप्त | HASL, ENIG, विसर्जन चांदी, ओएसपी |
| किमान ओळ रुंदी/अंतर | 3 हजार / 3 हजार |
| भोक आकार (यांत्रिक) | ≥ 0.2 मिमी |
| घटक पॅकेज समर्थन | 01005, बीजीए, क्यूएफएन, टीक्यूएफपी |
| चाचणी पद्धती | एओआय, एक्स-रे, आयसीटी, एफसीटी |
| विधानसभा क्षमता | मोठ्या प्रमाणात उत्पादनाचा नमुना |
हे पॅरामीटर्स टर्नकी असेंब्लीची लवचिकता दर्शवितात, ज्यामुळे कमी-व्हॉल्यूम प्रोटोटाइपपासून मोठ्या प्रमाणात उत्पादन धावण्यापर्यंत उत्पादन सक्षम होते.
बर्‍याच व्यवसायांसाठी सर्वात मोठा प्रश्न हा आहे की त्यांनी घरामध्ये असेंब्ली व्यवस्थापित करण्याऐवजी किंवा एकाधिक विक्रेत्यांवर अवलंबून राहण्याऐवजी टर्नकी मॉडेलवर का स्विच केले पाहिजे.
आयओटी डिव्हाइस, ऑटोमोटिव्ह इलेक्ट्रॉनिक्स आणि वैद्यकीय उपकरणे यासारख्या स्पर्धात्मक उद्योगांमध्ये वेगवान बाबी. टर्नकी असेंब्ली एका छताखालील सर्व चरण एकत्रित करून विलंब कमी करते.
टर्नकी उत्पादक सामान्यत: मोठ्या खंडांमध्ये घटक खरेदी करतात, ग्राहकांसाठी खरेदी खर्च कमी करतात. याव्यतिरिक्त, ग्राहक एकाधिक पुरवठादार संबंध व्यवस्थापित करण्यासाठी ओव्हरहेड खर्च टाळतात.
केंद्रीकृत व्यवस्थापनासह, गुणवत्ता नियंत्रण सुसंगत आहे. सोल्डरिंगपासून अंतिम चाचणीपर्यंत प्रत्येक चरण, संपूर्ण ट्रेसिबिलिटी सुनिश्चित करून दस्तऐवजीकरण केले जाते.
जागतिक घटकांची कमतरता उत्पादन व्यत्यय आणू शकते. टर्नकी भागीदार जोखीम कमी करण्यासाठी अनेकदा प्रस्थापित पुरवठादार नेटवर्क आणि इन्व्हेंटरी मॅनेजमेंट सिस्टमची देखभाल करतात.
आपला व्यवसाय जसजसा वाढत जाईल तसतसे टर्नकी असेंब्ली अखंडपणे आकर्षित करते. आपल्याला प्रोटोटाइपिंगसाठी 100 युनिट्स किंवा मोठ्या प्रमाणात उत्पादनासाठी 100,000 युनिट्सची आवश्यकता असल्यास, प्रक्रिया व्यत्यय न घेता अनुकूल करते.
थोडक्यात, टर्नकी पीसीबी असेंब्ली केवळ सोयीसाठी नाही; हे इलेक्ट्रॉनिक्स मॅन्युफॅक्चरिंगमध्ये लवचिकता आणि कार्यक्षमता निर्माण करण्याबद्दल आहे.
जागतिक इलेक्ट्रॉनिक्स मार्केटच्या बाजूने टर्नकी सोल्यूशन्सची मागणी वाढण्याची अपेक्षा आहे. मिनीटरायझेशन, आयओटी विस्तार आणि इलेक्ट्रिक वाहनांसारख्या ट्रेंडसह, पीसीबी जटिलता वाढत आहे. वेगवान नावीन्यपूर्ण चक्र सक्षम करण्यासाठी टर्नकी असेंब्ली ऑफर करणारे उत्पादक आवश्यक असतील.
ज्या कंपन्या टर्नकी असेंब्लीचा अवलंब करतात:
डिझाइन-टू-उत्पादन चपळता
कमी आर अँड डी चक्र
प्रगत चाचणी तंत्रज्ञानामध्ये प्रवेश
आंतरराष्ट्रीय मानकांचे पालन करण्याचा आत्मविश्वास (आरओएचएस, आयएसओ, आयपीसी-ए -610, यूएल इ.)
Q1: टर्नकी पीसीबी असेंब्ली आणि पीसीबी असेंब्लीमध्ये काय फरक आहे?
टर्नकी असेंब्लीचा अर्थ असा आहे की निर्माता सर्व काही हाताळतो - सोर्सिंगपासून ते चाचणीपर्यंत - कन्साइन्ड असेंब्लीमध्ये, क्लायंट घटक प्रदान करतो आणि निर्माता केवळ असेंब्ली प्रक्रिया हाताळतो.
प्रश्न 2: टर्नकी पीसीबी असेंब्ली सहसा किती वेळ घेते?
ऑर्डर व्हॉल्यूम आणि जटिलतेनुसार लीड वेळा बदलतात, परंतु टर्नकी असेंब्ली पारंपारिक मॉडेल्सपेक्षा सामान्यत: वेगवान असते कारण खरेदी, असेंब्ली आणि चाचणी सुव्यवस्थित केली जाते. प्रोटोटाइपसाठी, टर्नअराऊंड 5-10 व्यवसाय दिवसांपेक्षा कमी असू शकतो.
Q3: टर्नकी पीसीबी असेंब्ली दोन्ही प्रोटोटाइप आणि वस्तुमान उत्पादनास समर्थन देऊ शकते?
होय. टर्नकी सोल्यूशन्सचा मुख्य फायदा म्हणजे लवचिकता. आपण एका लहान प्रोटोटाइप बॅचसह प्रारंभ करू शकता आणि नवीन विक्रेत्याच्या व्यवस्थेची आवश्यकता न घेता अखंडपणे पूर्ण उत्पादनापर्यंत मोजू शकता.
इलेक्ट्रॉनिक्स उद्योग वेगाने विकसित होत आहे आणि ज्या व्यवसायांना पुढे रहायचे आहे त्यांना विश्वासार्ह मॅन्युफॅक्चरिंग पार्टनरची आवश्यकता आहे. टर्नकी पीसीबी असेंब्ली एक संपूर्ण समाधान प्रदान करते जे वेळ वाचवते, खर्च कमी करते आणि उच्च-गुणवत्तेचे निकाल सुनिश्चित करते. घटक सोर्सिंगपासून अंतिम चाचणीपर्यंत, हे मॉडेल संपूर्ण उत्पादन प्रक्रिया सुलभ करते आणि कंपन्यांना नाविन्यपूर्णतेवर लक्ष केंद्रित करण्याचे स्वातंत्र्य देते.
वरफॅनवे, आम्ही प्रगत तंत्रज्ञान, कठोर गुणवत्ता नियंत्रण आणि कार्यक्षम लॉजिस्टिक्स एकत्रित करणार्‍या टर्नकी पीसीबी असेंब्ली सेवा वितरीत करण्यात तज्ज्ञ आहोत. आपण प्रोटोटाइप विकसित करीत असलात किंवा मोठ्या प्रमाणात उत्पादनासाठी स्केलिंग करत असलात तरी, आमची टीम प्रत्येक टप्प्यावर अचूकता आणि विश्वासार्हता सुनिश्चित करते.
आपण आपल्या इलेक्ट्रॉनिक्स उत्पादन प्रक्रियेस अनुकूलित करण्यास तयार असल्यास आणि आपल्या वेळेस-बाजारात गती वाढवण्यास तयार असल्यास,आमच्याशी संपर्क साधाआज आपल्या प्रकल्पाच्या आवश्यकतांवर चर्चा करण्यासाठी आणि टर्नकी पीसीबी असेंब्लीमध्ये फॅनवे आपला विश्वासार्ह भागीदार कसा बनू शकतो हे शोधण्यासाठी.
