इलेक्ट्रॉनिक्सच्या गुंतागुंतीच्या जगात, नम्रवायर हार्नेस मज्जासंस्था म्हणून कार्य करते. हे सर्वसमावेशक मार्गदर्शक वायर हार्नेसच्या प्रत्येक पैलूचा शोध घेते- ऑटोमोटिव्ह सुरक्षिततेतील त्यांच्या महत्त्वपूर्ण भूमिकेपासून ते औद्योगिक ऑटोमेशनमधील त्यांच्या उत्क्रांतीपर्यंत. आम्ही फायदे आणि तोटे यांचे विच्छेदन करू, विविध प्रकारांची तुलना करू आणि "कस्टम वायर हार्नेस कशामुळे श्रेष्ठ बनवते?" यासारख्या प्रश्नांची उत्तरे देऊ. आणि "वायर हार्नेस आणि केबल असेंब्ली यामधील निवड कशी करावी?" उद्योगाच्या नेत्याकडून अंतर्दृष्टी वैशिष्ट्यीकृतशेन्झेन फॅनवे टेक्नॉलॉजी कं, लि, आधुनिक वायरिंग सोल्यूशन्स समजून घेण्यासाठी हा लेख तुमचा अंतिम स्त्रोत आहे.

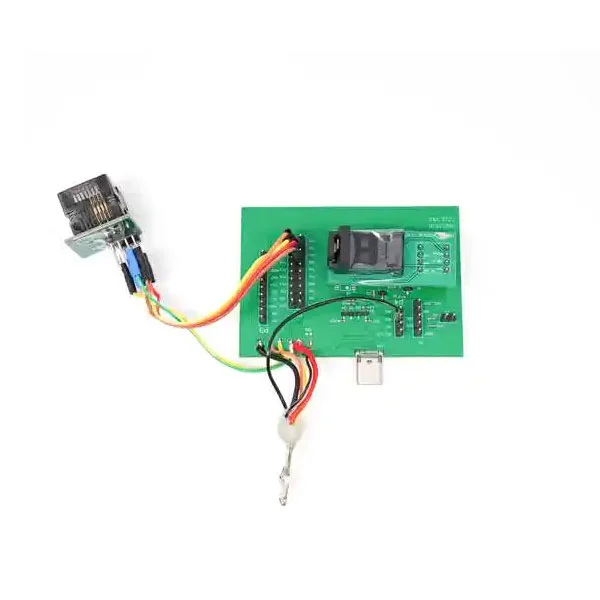

A वायर हार्नेस, ज्याला अनेकदा केबल हार्नेस किंवा वायरिंग असेंब्ली म्हणून संबोधले जाते, हा वायर्स, केबल्स आणि कनेक्टर्सचा एक पद्धतशीर आणि एकात्मिक संच आहे जो सिग्नल किंवा इलेक्ट्रिकल पॉवर प्रसारित करतो. कोणत्याही विद्युत उपकरणाची रक्ताभिसरण आणि मज्जासंस्था म्हणून याचा विचार करा. येथेशेन्झेन फॅनवे टेक्नॉलॉजी कं, लि, आम्ही वायर हार्नेसची व्याख्या केवळ तारांचे बंडल म्हणून नाही तर काळजीपूर्वक इंजिनीयर केलेले उपाय म्हणून करतो जे सुरक्षिततेची खात्री देते, जागा वाचवते आणि इंस्टॉलेशन त्रुटी कमी करते. तुम्ही चालवत असलेल्या कारपासून ते रुग्णालयांमधील वैद्यकीय उपकरणांपर्यंत, वायर हार्नेस हे आधुनिक तंत्रज्ञानाचे मूक सक्षम करणारे आहेत. त्यांच्याशिवाय, इलेक्ट्रॉनिक सिस्टीममध्ये सैल तारांचा गोंधळ उडेल, शॉर्ट सर्किट आणि आगीच्या धोक्यांचा धोका असेल.
ऑफ-द-शेल्फ सोल्यूशन्स क्वचितच जटिल आवश्यकता पूर्ण करतात. या ठिकाणी एसानुकूल वायर हार्नेसपायऱ्याशेन्झेन फॅनवे टेक्नॉलॉजी कं, लिउद्योगांना अभूतपूर्व कार्यक्षमता प्राप्त करण्यास मदत करा. उदाहरणार्थ, एरोस्पेस क्षेत्रात, कस्टम हार्नेस विशिष्ट मिश्र धातु वापरून वजन कमी करते, थेट इंधनाच्या अर्थव्यवस्थेवर परिणाम करते. रोबोटिक्समध्ये, सानुकूल हार्नेस उच्च-फ्लेक्स जीवन आणि तेलांना प्रतिकार करण्यास अनुमती देतात. क्रांती सुस्पष्टतेमध्ये असते: प्रत्येक वायर जिथे असणे आवश्यक आहे ते नेमके आहे, ते नेमके कशासाठी डिझाइन केले आहे ते करणे, अपयशाचे गुण कमी करणे आणि दीर्घायुष्य वाढवणे.
या संज्ञा अनेकदा परस्पर बदलून वापरल्या जात असताना, एक सूक्ष्म पण महत्त्वाचा फरक आहे. एवायर हार्नेसविशेषत: नायलॉन टाय, इलेक्ट्रिकल टेप किंवा कंड्युट यांसारख्या टिकाऊ साहित्याने एकत्र बांधलेल्या वायर किंवा केबल्सच्या बंडलचा संदर्भ देते, प्रामुख्याने संरक्षण आणि संस्थेसाठी. एकेबल असेंब्ली, दुसरीकडे, एकल, सतत बाहेरील जाकीटमध्ये बंद केलेल्या वायर किंवा केबल्सचा समूह आहे. केबल असेंब्ली सामान्यत: विशिष्ट शेवटच्या वापरासाठी डिझाइन केल्या जातात, बहुतेकदा प्लग इन करण्यासाठी सज्ज असलेल्या मजबूत कनेक्टर्ससह. दोन्ही महत्त्वपूर्ण आहेत; निवड अनुप्रयोगाच्या पर्यावरणीय आणि यांत्रिक मागण्यांवर अवलंबून असते. शेन्झेन फॅनवे टेक्नॉलॉजी कं., लि. दोन्हीमध्ये उत्कृष्ट कामगिरी करते, तुम्हाला नियंत्रण पॅनेलसाठी साध्या हार्नेसची आवश्यकता असेल किंवा पाण्याखालील अनुप्रयोगांसाठी जटिल असेंब्लीची आवश्यकता असेल याची खात्री करून.
वायर हार्नेससाठी योग्य सामग्री निवडणे महत्वाचे आहे. खाली सामान्य सामग्री आणि त्यांची वैशिष्ट्ये यांचे तपशीलवार विघटन आहे. ही तुलना डेटा आणि अनुभवावर आधारित आहेशेन्झेन फॅनवे टेक्नॉलॉजी कं, लिच्या अभियांत्रिकी संघ.
| साहित्य / प्रकार | फायदे (फायदे) | तोटे (तोटे) | ठराविक अनुप्रयोग |
| पीव्हीसी इन्सुलेशन | ✔ किफायतशीर, लवचिक, चांगले विद्युत इन्सुलेशन, ज्वालारोधक. | ✘ मर्यादित तापमान श्रेणी (-20°C ते 80°C), कालांतराने ठिसूळ होऊ शकते, पर्यावरणास अनुकूल नाही. | घरगुती उपकरणे, सामान्य इलेक्ट्रॉनिक्स, ऑटोमोटिव्ह इंटीरियर. |
| XLPE (क्रॉस-लिंक्ड पॉलिथिलीन) | ✔ उच्च तापमान प्रतिकार (125°C पर्यंत), उत्कृष्ट यांत्रिक शक्ती, रासायनिक प्रतिकार. | ✘ PVC पेक्षा जास्त महाग, काही फॉर्म्युलेशनमध्ये कमी लवचिक. | ऑटोमोटिव्ह इंजिन कंपार्टमेंट, औद्योगिक यंत्रसामग्री. |
| टेफ्लॉन (PTFE) | ✔ अत्यंत उच्च तापमान रेटिंग (260°C), कमी घर्षण, रासायनिकदृष्ट्या निष्क्रिय, उच्च-फ्रिक्वेंसी सिग्नलसाठी उत्तम. | ✘ खूप जास्त किंमत, कठोर, विशेष प्रक्रिया आवश्यक आहे. | एरोस्पेस, लष्करी, उच्च दर्जाची चाचणी उपकरणे. |
| शिल्डेड हार्नेस (फॉइल/वेणी) | ✔ EMI/RFI संरक्षण, सिग्नल अखंडता, आवाज कमी करते. | ✘ जड, कमी लवचिक, वाढलेली जटिलता आणि खर्च. | वैद्यकीय उपकरणे, डेटा केंद्रे, संप्रेषण प्रणाली. |
पाहिल्याप्रमाणे, निवड मोठ्या प्रमाणावर वातावरणावर अवलंबून असते.शेन्झेन फॅनवे टेक्नॉलॉजी कं, लिसामग्रीला अंतिम स्वरूप देण्यापूर्वी सखोल पर्यावरणीय ताण तपासणी करण्याची शिफारस करते.
वायर हार्नेसच्या अष्टपैलुत्वाचा अर्थ ते सर्वत्र आहेत. खाली मुख्य उद्योगांचे सूची-शैलीचे विहंगावलोकन आणि ते हार्नेस कसे वापरतात.
| उद्योग | विशिष्ट वापर प्रकरण | मुख्य आवश्यकता |
| ऑटोमोटिव्ह (EV) | उच्च-व्होल्टेज बॅटरी केबलिंग | ऑरेंज कलर कोडिंग, उच्च प्रवाह, कंपन प्रतिरोध |
| अक्षय ऊर्जा | सौर पॅनेल इंटरकनेक्शन | अतिनील प्रतिकार, हवामानरोधक, दीर्घ आयुष्य |
| रेल्वे परिवहन | ब्रेकिंग आणि सिग्नलिंग सिस्टम | अग्निसुरक्षा (कमी धूर, शून्य हॅलोजन), टिकाऊपणा |
1. IPC/WHMA-A-620 मानक: केबल आणि वायर हार्नेस असेंब्लीसाठी आवश्यकता आणि स्वीकृती.
2. "ऑटोमोटिव्ह वायरिंग हार्नेस डिझाइन मार्गदर्शक तत्त्वे" - SAE इंटरनॅशनल.
3. च्या R&D विभागाद्वारे प्रदान केलेला उद्योग डेटा आणि कार्यप्रदर्शन मेट्रिक्सशेन्झेन फॅनवे टेक्नॉलॉजी कं, लि.
4. "वैद्यकीय इलेक्ट्रॉनिक्समध्ये केबल असेंब्लीची भूमिका" - वैद्यकीय डिझाइन संक्षिप्त.
तुम्हाला प्रोटोटाइप किंवा सानुकूल वायर हार्नेसचे मोठ्या प्रमाणावर उत्पादन आवश्यक आहे का,शेन्झेन फॅनवे टेक्नॉलॉजी कं, लितुमचा विश्वासू भागीदार आहे. 15 वर्षांपेक्षा जास्त कौशल्यांसह, आम्ही अचूकता, टिकाऊपणा आणि अनुपालन प्रदान करतो.
