मुद्रित सर्किट बोर्ड(पीसीबी) आजच्या इलेक्ट्रॉनिक्सचा मूक कणा आहे. स्मार्टफोन, ऑटोमोटिव्ह कंट्रोल सिस्टम, मेडिकल स्कॅनर किंवा एरोस्पेस नेव्हिगेशन मॉड्यूलमध्ये, पीसीबी सर्व घटकांना जोडणारा भौतिक आणि इलेक्ट्रिकल फाउंडेशन प्रदान करतात. ते कसे कार्य करतात हे समजून घेणे तंत्रज्ञानात आणलेल्या शिफ्टला ओळखून सुरू होते. पीसीबीच्या आधी, पॉईंट-टू-पॉइंट कनेक्शनसह वायरिंग स्वहस्ते केली गेली. ही पद्धत केवळ त्रुटींसाठीच नव्हती तर मर्यादित स्केलेबिलिटी देखील होती. कॉम्पॅक्ट डिझाइन, विश्वासार्हता आणि मोठ्या प्रमाणात उत्पादन कार्यक्षमता सुनिश्चित करणार्‍या प्रमाणित आणि स्तरित रचना देऊन पीसीबीने या समस्यांचे निराकरण केले.
तर, ते नक्की कसे कार्य करतात? त्यांच्या मुख्य भागात, पीसीबी तीन प्राथमिक उद्देशाने काम करतात:
यांत्रिक समर्थन- ठिकाणी घटक सुरक्षित करणे.
विद्युत कनेक्शन- सध्याच्या प्रवाहासाठी प्रवाहकीय मार्ग प्रदान करणे.
सिग्नल अखंडता- इलेक्ट्रॉनिक सिग्नल कमीतकमी तोटा किंवा हस्तक्षेपासह प्रवास करतात हे सुनिश्चित करणे.

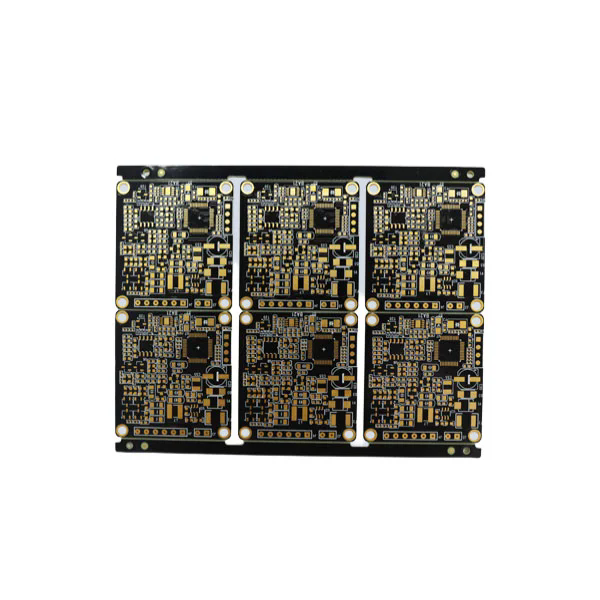

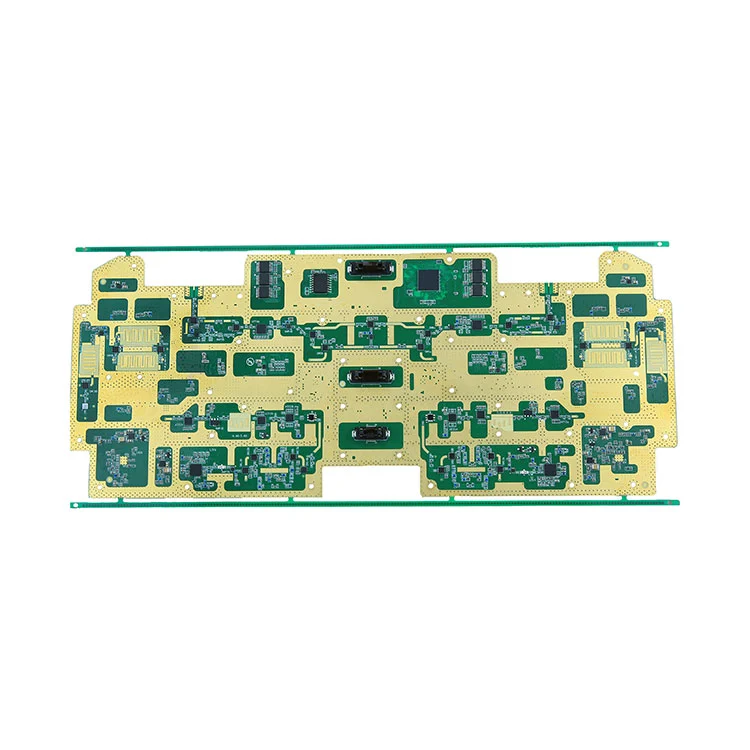

बांधकामात समाविष्ट आहेसब्सट्रेट्स, सामान्यत: एफआर 4 फायबरग्लास किंवा इतर सामग्री, जी इन्सुलेटिंग लेयर म्हणून कार्य करतात. या शीर्षस्थानी, तांबे फॉइल लॅमिनेटेड, मार्गांमध्ये कोरलेले आणि संरक्षणात्मक समाप्तांसह प्लेट केलेले आहेत. अंतिम परिणाम एक सावधपणे डिझाइन केलेले बोर्ड आहे जेथे प्रतिरोधक, कॅपेसिटर, मायक्रोचिप्स आणि कनेक्टर आरोहित केले जाऊ शकतात.
डिझाइनच्या जटिलतेनुसार पीसीबी एकल बाजू, दुहेरी बाजू असलेला किंवा मल्टीलेयर्ड असू शकतात. मल्टीलेयर पीसीबी - कधीकधी 40 पेक्षा जास्त थरांपर्यंत पोहोचतात - प्रगत संगणन आणि दूरसंचार उपकरणांसाठी आवश्यक असतात, जेथे सिग्नल रूटिंग घनता गंभीर आहे. ते समाविष्ट करतातvias(अनुलंब इंटरकनेक्ट्स) जे कामगिरीची अखंडता राखताना सिग्नल वेगवेगळ्या स्तरांमधून जाण्याची परवानगी देतात.
पीसीबीची उष्णता व्यवस्थापन ही आणखी एक महत्त्वपूर्ण भूमिका आहे. थर्मल व्हियास, उष्णता सिंक किंवा विशेष तांबे ओतणे डिझाइन करून, उत्पादक हे सुनिश्चित करतात की संवेदनशील घटक सुरक्षित ऑपरेटिंग तापमानातच राहतात. अशा डिझाइनच्या विचारांशिवाय, सिस्टम अपयशाचा धोका लक्षणीय वाढतो.
उद्योग विशिष्ट अनुप्रयोगांनुसार तयार केलेल्या विविध प्रकारच्या पीसीबीवर अवलंबून असतात. हे बदल कसे कार्य करतात हे समजून घेणे ग्लोबल इलेक्ट्रॉनिक्स मॅन्युफॅक्चरिंगमध्ये पीसीबी अपरिहार्य का राहते याविषयी अंतर्दृष्टी प्रदान करते.
एकल-बाजू असलेला पीसीबी: बोर्डच्या फक्त एका बाजूला तांबे ट्रॅकसह हा सर्वात सोपा प्रकार आहे. ते कॅल्क्युलेटर, रेडिओ आणि साध्या ग्राहक इलेक्ट्रॉनिक्समध्ये खर्च-प्रभावी आणि मोठ्या प्रमाणात वापरले जातात.
दुहेरी बाजू असलेला पीसीबी: दोन्ही बाजूंनी तांबे ट्रॅक असलेले, ते अधिक जटिल सर्किट डिझाइनची परवानगी देतात. घटक दोन्ही बाजूंनी माउंट केले जाऊ शकतात, घनता वाढते.
मल्टीलेयर पीसीबी: प्रवाहकीय तांबेच्या तीन किंवा अधिक थरांचा समावेश, हे बोर्ड अत्यंत जटिल अनुप्रयोग हाताळतात. स्मार्टफोन, प्रगत वैद्यकीय उपकरणे आणि एरोस्पेस इलेक्ट्रॉनिक्स बर्‍याचदा यावर अवलंबून असतात.
कठोर पीसीबी: सॉलिड सब्सट्रेट्सवर तयार केलेले, ते स्थिरता आणि टिकाऊपणा देतात, ज्यामुळे बहुतेक इलेक्ट्रॉनिक उपकरणांमध्ये ते सामान्य बनतात.
लवचिक पीसीबी: पॉलिमाइड सारख्या बेंडेबल सामग्रीचा वापर करून तयार केलेले, ते पिळणे आणि फोल्ड करू शकतात, घालण्यायोग्य आणि कॉम्पॅक्ट इलेक्ट्रॉनिक्ससाठी आदर्श.
कठोर-फ्लेक्स पीसीबी: एक संकरीत जो कठोर आणि लवचिक क्षेत्रे एकत्र करतो, जो एकाच वेळी स्ट्रक्चरल स्थिरता आणि डिझाइनची लवचिकता ऑफर करतो.
उच्च-वारंवारता पीसीबी: विशेष सामग्रीसह बनविलेले, ते दूरसंचार आणि रडार सिस्टम सारख्या अनुप्रयोगांसाठी सिग्नल अचूकता सुनिश्चित करतात.
व्यावसायिक उत्पादन पॅरामीटर्स स्पष्टपणे हायलाइट करण्यासाठी, येथे एक सारांश सारणी आहे:
| पॅरामीटर | ठराविक श्रेणी/तपशील | अनुप्रयोग उदाहरण |
|---|---|---|
| बेस सामग्री | एफआर 4, पॉलिमाइड, सीईएम -1, रॉजर्स | ग्राहक इलेक्ट्रॉनिक्स, ऑटोमोटिव्ह, आरएफ उपकरणे |
| तांबे जाडी | 0.5 औंस - 6 औंस | उर्जा बोर्ड, औद्योगिक नियंत्रण |
| थर मोजणी | 1 - 40+ | खेळण्यांपासून सुपर कॉम्प्यूटरपर्यंत |
| पृष्ठभाग समाप्त | HASL, ENIG, OSP, विसर्जन चांदी, विसर्जन टिन | सोल्डरिबिलिटी, गंज प्रतिकार सुधारते |
| किमान ट्रेस रुंदी/अंतर | 2 - 4 मिली (शक्य 2 मिलच्या खाली प्रगत डिझाइन) | उच्च-घनता इंटरकनेक्ट (एचडीआय) डिव्हाइस |
| ऑपरेटिंग तापमान | -55 डिग्री सेल्सियस ते +150 डिग्री सेल्सियस (200 डिग्री सेल्सियस पर्यंत विशेष डिझाइन +) | एरोस्पेस, सैन्य, औद्योगिक नियंत्रण |
| डायलेक्ट्रिक स्थिर (डीके) | 2.2 - 4.5 सामग्रीवर अवलंबून | उच्च-वारंवारता सिग्नल ट्रान्समिशन |
| औष्णिक चालकता | 0.25 - 2.0 डब्ल्यू/एमके (सब्सट्रेटवर अवलंबून) | उष्णता-संवेदनशील सर्किट्स |
हे पॅरामीटर्स प्रत्येक पीसीबीची कार्यक्षमता, टिकाऊपणा आणि विश्वासार्हता दर्शवितात. उत्पादक अंत-वापर आवश्यकतांच्या आधारे काळजीपूर्वक वैशिष्ट्ये निवडतात. उदाहरणार्थ, ऑटोमोटिव्ह ईसीयू पीसीबी साध्या घरगुती एलईडी लाइटिंग बोर्डाच्या तुलनेत उच्च उष्णता प्रतिकार आणि कंपन सहनशीलतेची मागणी करते.
मुद्रित सर्किट बोर्डची विश्वासार्हता केवळ डिझाइनवरच नव्हे तर अचूक उत्पादन प्रक्रियेवर देखील अवलंबून असते. उच्च-गुणवत्तेच्या पीसीबीला आयपीसी-ए -600 (मुद्रित बोर्डांची स्वीकार्यता) सारख्या आंतरराष्ट्रीय मानकांचे काटेकोरपणे पालन आवश्यक आहे. प्रक्रियेमध्ये सामान्यत: खालील चरणांचा समावेश असतो:
डिझाइन आणि लेआउट- अभियंते योजनाबद्ध तयार करतात आणि त्यास गर्बर फाइल्समध्ये भाषांतरित करतात, जे तांबे नमुने, ड्रिल होल आणि सोल्डर मुखवटे ठरवतात.
सब्सट्रेट तयारी- एफआर 4 किंवा निवडलेली सामग्री तांबे फॉइलसह कापली जाते आणि लॅमिनेटेड असते.
प्रतिमा हस्तांतरण आणि एचिंग- सर्किटचे नमुने मुद्रित केले जातात आणि अवांछित तांबे कोरलेले असतात, ज्यामुळे प्रवाहकीय मार्ग सोडतात.
ड्रिलिंग आणि प्लेटिंग- व्हियास आणि घटक लीड्ससाठी छिद्र ड्रिल केले जातात, नंतर चालकता सुनिश्चित करण्यासाठी प्लेट केले जाते.
सोल्डर मास्क अनुप्रयोग- एक संरक्षणात्मक पॉलिमर लेयर लागू केला जातो, ट्रेस इन्सुलेटिंग आणि सोल्डर ब्रिजिंगला प्रतिबंधित करते.
पृष्ठभाग समाप्त- एचएएसएल (हॉट एअर सोल्डर लेव्हलिंग), एनिग (इलेक्ट्रोलेस निकेल विसर्जन सोन्याचे) किंवा इतर फिनिश सोल्डरिबिलिटी सुधारण्यासाठी लागू केले जातात.
सिल्कस्क्रीन प्रिंटिंग- संदर्भ चिन्ह, लोगो आणि लेबले जोडली आहेत.
विद्युत चाचणी-फ्लाइंग प्रोब किंवा फिक्स्चर-आधारित चाचणी हे सुनिश्चित करते की सर्व कनेक्शन वैध आहेत आणि तेथे कोणतेही शॉर्ट्स किंवा ओपन सर्किट नाहीत.
अंतिम तपासणी आणि पॅकेजिंग- ग्राहकांच्या आवश्यकतेनुसार बोर्ड दृश्यास्पद तपासणी, मोजले जातात आणि पॅकेज केले जातात.
विश्वसनीयता पुढील तंत्रांद्वारे अधिक मजबूत केली जाते:
प्रतिबाधा नियंत्रणहाय-स्पीड डिजिटल सर्किट्ससाठी.
थर्मल रिलीफ पॅडसोल्डरिंग ऑप्टिमाइझ करण्यासाठी.
मायक्रोव्हिया तंत्रज्ञानकॉम्पॅक्ट एचडीआय पीसीबीसाठी.
कन्फॉर्मल कोटिंग्जआर्द्रता आणि धूळ प्रतिकारांसाठी.
जागतिक उत्पादक देखील अंमलात आणतातगुणवत्ता व्यवस्थापन प्रणालीजसे की आयएसओ 9001, आयएसओ/टीएस 16949 (ऑटोमोटिव्ह) आणि एएस 9100 (एरोस्पेस). हे सुसंगत कामगिरी आणि मागणी करणार्‍या उद्योगांचे पालन सुनिश्चित करतात.
पीसीबीचे भविष्य वेगवान तंत्रज्ञानाच्या ट्रेंडसह विकसित होत आहे. मध्ये उदयोन्मुख अनुप्रयोग5 जी, एआय-चालित उपकरणे, इलेक्ट्रिक वाहने आणि आयओटीमागणी बोर्ड जे पातळ, वेगवान आणि अधिक टिकाऊ आहेत. नवकल्पनांमध्ये हे समाविष्ट आहे:
एचडीआय (उच्च-घनता इंटरकनेक्ट) पीसीबी: लहान जागांमध्ये अधिक घटकांना परवानगी देणे, स्मार्टफोन आणि घालण्यायोग्य तंत्रज्ञान सक्षम करणे.
एम्बेड केलेले घटक: स्पेस सेव्हिंग्जसाठी पीसीबी स्तरांमध्ये थेट निष्क्रिय आणि सक्रिय घटक समाकलित करणे.
मेटल कोअर पीसीबी: एलईडी लाइटिंग आणि पॉवर इलेक्ट्रॉनिक्समध्ये वर्धित उष्णता अपव्यय करण्यासाठी अ‍ॅल्युमिनियम किंवा तांबे तळांचा वापर करणे.
बायोडिग्रेडेबल सब्सट्रेट्स: टिकाऊपणाच्या चिंतेला प्रतिसाद देताना, पर्यावरणास अनुकूल पीसीबी लक्ष वेधून घेत आहेत.
3 डी-मुद्रित पीसीबी: लवचिक प्रोटोटाइपिंग आणि सानुकूलित भूमिती ऑफर करणे.
उद्योग उच्च फ्रिक्वेन्सी, वेगवान वेग आणि चांगल्या उर्जा कार्यक्षमतेची मागणी करीत असल्याने पीसीबी तंत्रज्ञान परिस्थितीशी जुळवून घेत आहे. ऑटोमोटिव्ह इलेक्ट्रॉनिक्स, उदाहरणार्थ, वाढत्या प्रमाणात उच्च कंपन, विस्तृत तापमान श्रेणी आणि इलेक्ट्रोमॅग्नेटिक हस्तक्षेप नियंत्रणास विरोध करण्यास सक्षम बोर्ड आवश्यक आहेत. वैद्यकीय उपकरणे लघु-बचत उपकरणांमध्ये उच्च विश्वसनीयता राखणार्‍या लघुकित पीसीबीवर अवलंबून असतात. 5 जी बेस स्टेशनमध्ये कमीतकमी सिग्नल तोटा सुनिश्चित करण्यासाठी दूरसंचार कंपन्या उच्च-वारंवारता पीसीबीमध्ये गुंतवणूक करतात.
या नवकल्पनांचा प्रभाव गहन आहे: चांगले कनेक्टिव्हिटी, सुरक्षित वाहतूक, प्रगत आरोग्य सेवा आणि अधिक कार्यक्षम उर्जा वापर. थोडक्यात, मुद्रित सर्किट बोर्डांच्या उत्क्रांतीमुळे जागतिक तंत्रज्ञानाच्या पायाभूत सुविधांच्या भविष्यावर थेट परिणाम होतो.
प्रश्न 1: मुद्रित सर्किट बोर्ड किती काळ टिकेल?
वापर अटी, सामग्रीची निवड आणि थर्मल मॅनेजमेंटवर अवलंबून उच्च-गुणवत्तेची पीसीबी 10 ते 20 वर्षे कोठेही टिकू शकते. कठोर वैशिष्ट्यांसह डिझाइन केलेले औद्योगिक आणि एरोस्पेस-ग्रेड पीसीबी योग्य देखभालसह अधिक काळ टिकू शकतात.
प्रश्न 2: मी माझ्या अनुप्रयोगासाठी योग्य पीसीबी कसे निवडावे?
योग्य पीसीबी निवडण्यात ऑपरेटिंग वातावरण, उर्जा आवश्यकता, सिग्नल वेग आणि भौतिक डिझाइनच्या अडचणींचे मूल्यांकन करणे समाविष्ट आहे. उदाहरणार्थ, लवचिक पीसीबी घालण्यायोग्य डिव्हाइससाठी आदर्श आहेत, तर मल्टीलेयर कठोर बोर्ड हाय-स्पीड डेटा प्रोसेसिंग सिस्टमसाठी चांगले आहेत. अनुभवी निर्मात्याशी सल्लामसलत इष्टतम सामग्री आणि डिझाइन निवडी सुनिश्चित करते.
मुद्रित सर्किट बोर्ड हे आधुनिक तंत्रज्ञानामागील छुपे शक्ती आहेत, हे सुनिश्चित करते की डिव्हाइस कार्यशील, विश्वासार्ह आणि कार्यक्षम आहेत. ग्राहक गॅझेटच्या मूलभूत एकल-स्तर डिझाइनपासून ते एरोस्पेस आणि वैद्यकीय उपकरणांमधील अत्याधुनिक मल्टीलेयर्ड स्ट्रक्चर्सपर्यंत पीसीबी विकसित होत आहेत आणि नवीन आव्हानांशी जुळवून घेत आहेत.
